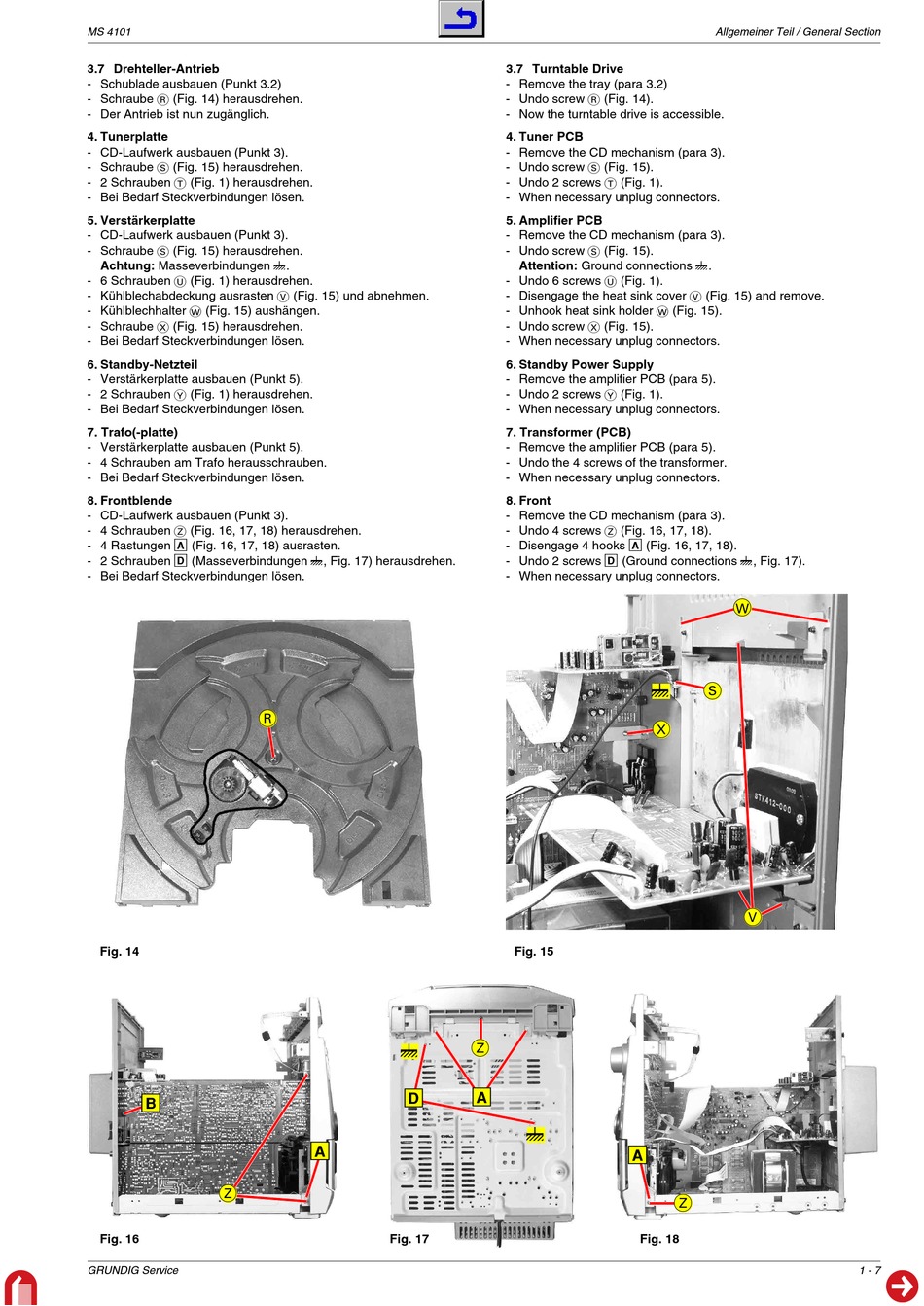

Grundig ms 4101 Serviceanleitung Seite 7

MS 4101
3.7 Drehteller-Antrieb
- Schublade ausbauen (Punkt 3.2)
- Schraube R (Fig. 14) herausdrehen.
- Der Antrieb ist nun zugänglich.
4. Tunerplatte
- CD-Laufwerk ausbauen (Punkt 3).
- Schraube S (Fig. 15) herausdrehen.
- 2 Schrauben T (Fig. 1) herausdrehen.
- Bei Bedarf Steckverbindungen lösen.
5. Verstärkerplatte
- CD-Laufwerk ausbauen (Punkt 3).
- Schraube S (Fig. 15) herausdrehen.
Achtung: Masseverbindungen f.
- 6 Schrauben U (Fig. 1) herausdrehen.
- Kühlblechabdeckung ausrasten V (Fig. 15) und abnehmen.
- Kühlblechhalter W (Fig. 15) aushängen.
- Schraube X (Fig. 15) herausdrehen.
- Bei Bedarf Steckverbindungen lösen.
6. Standby-Netzteil
- Verstärkerplatte ausbauen (Punkt 5).
- 2 Schrauben Y (Fig. 1) herausdrehen.
- Bei Bedarf Steckverbindungen lösen.
7. Trafo(-platte)
- Verstärkerplatte ausbauen (Punkt 5).
- 4 Schrauben am Trafo herausschrauben.
- Bei Bedarf Steckverbindungen lösen.
8. Frontblende
- CD-Laufwerk ausbauen (Punkt 3).
- 4 Schrauben Z (Fig. 16, 17, 18) herausdrehen.
- 4 Rastungen A (Fig. 16, 17, 18) ausrasten.
- 2 Schrauben D (Masseverbindungen f, Fig. 17) herausdrehen.
- Bei Bedarf Steckverbindungen lösen.
R
Fig. 14
B
Z
Fig. 16
GRUNDIG Service
Z
f
A
D
A
Fig. 17
3.7 Turntable Drive
- Remove the tray (para 3.2)
- Undo screw R (Fig. 14).
- Now the turntable drive is accessible.
4. Tuner PCB
- Remove the CD mechanism (para 3).
- Undo screw S (Fig. 15).
- Undo 2 screws T (Fig. 1).
- When necessary unplug connectors.
5. Amplifier PCB
- Remove the CD mechanism (para 3).
- Undo screw S (Fig. 15).
Attention: Ground connections f.
- Undo 6 screws U (Fig. 1).
- Disengage the heat sink cover V (Fig. 15) and remove.
- Unhook heat sink holder W (Fig. 15).
- Undo screw X (Fig. 15).
- When necessary unplug connectors.
6. Standby Power Supply
- Remove the amplifier PCB (para 5).
- Undo 2 screws Y (Fig. 1).
- When necessary unplug connectors.
7. Transformer (PCB)
- Remove the amplifier PCB (para 5).
- Undo the 4 screws of the transformer.
- When necessary unplug connectors.
8. Front
- Remove the CD mechanism (para 3).
- Undo 4 screws Z (Fig. 16, 17, 18).
- Disengage 4 hooks A (Fig. 16, 17, 18).
- Undo 2 screws D (Ground connections f, Fig. 17).
- When necessary unplug connectors.
f
X
Fig. 15
f
A
Z
Fig. 18
Allgemeiner Teil / General Section
W
S
V
