Allgemeiner Teil / General Section

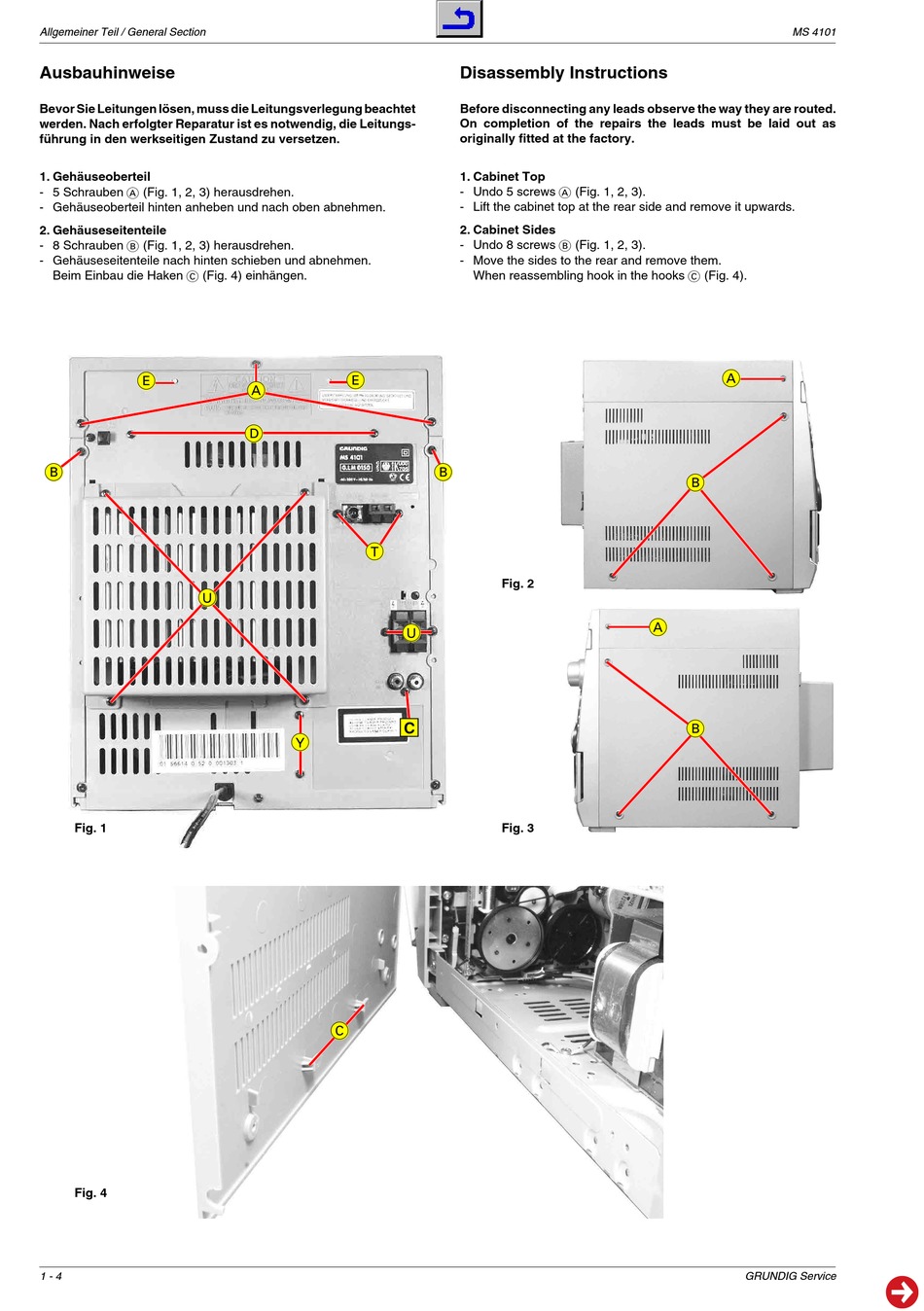

Ausbauhinweise
Bevor Sie Leitungen lösen, muss die Leitungsverlegung beachtet
werden. Nach erfolgter Reparatur ist es notwendig, die Leitungs-
führung in den werkseitigen Zustand zu versetzen.
1. Gehäuseoberteil
- 5 Schrauben A (Fig. 1, 2, 3) herausdrehen.
- Gehäuseoberteil hinten anheben und nach oben abnehmen.
2. Gehäuseseitenteile
- 8 Schrauben B (Fig. 1, 2, 3) herausdrehen.
- Gehäuseseitenteile nach hinten schieben und abnehmen.
Beim Einbau die Haken C (Fig. 4) einhängen.
E
B
U
Fig. 1
Fig. 4
1 - 4
E
A
D
T
U
C
Y
C
Disassembly Instructions
Before disconnecting any leads observe the way they are routed.
On completion of the repairs the leads must be laid out as
originally fitted at the factory.
1. Cabinet Top
- Undo 5 screws A (Fig. 1, 2, 3).
- Lift the cabinet top at the rear side and remove it upwards.
2. Cabinet Sides
- Undo 8 screws B (Fig. 1, 2, 3).
- Move the sides to the rear and remove them.
When reassembling hook in the hooks C (Fig. 4).
B
Fig. 2
Fig. 3
MS 4101
A
B
A
B
GRUNDIG Service
