2. Aufbau ecom-NL

Schlauchanschlüsse für
interne Drucksensoren
Standardbestückung:
P2 = 1000 hPa
Adapter = dunkel
Bohrung = 7 mm
P1 = 70 hPa
Adapter = hell
Bohrung = 6 mm
Anschluss
Ladegerät
Bestätigungstaste
Cursortasten
Ein/Aus-Taste
Seite 4
Bitte beachten:
Um Verwechselungen zu vermeiden, sind 70
hPa und 1000 hPa Drucksensoren mit unter-
schiedlichen Schlauchanschlüssen versehen:
- 70 hPa Drucksensoren werden mit hellen
Anschlussadaptern angeschlossen
(Bohrung am rbr-ecom NL = 6 mm)
- 1000 hPa Drucksensoren werden mit dunkelen
Anschlussadaptern angeschlossen
(Bohrung am rbr-ecom NL = 7 mm)
IR-Schnittstelle
(für HP-Drucker)

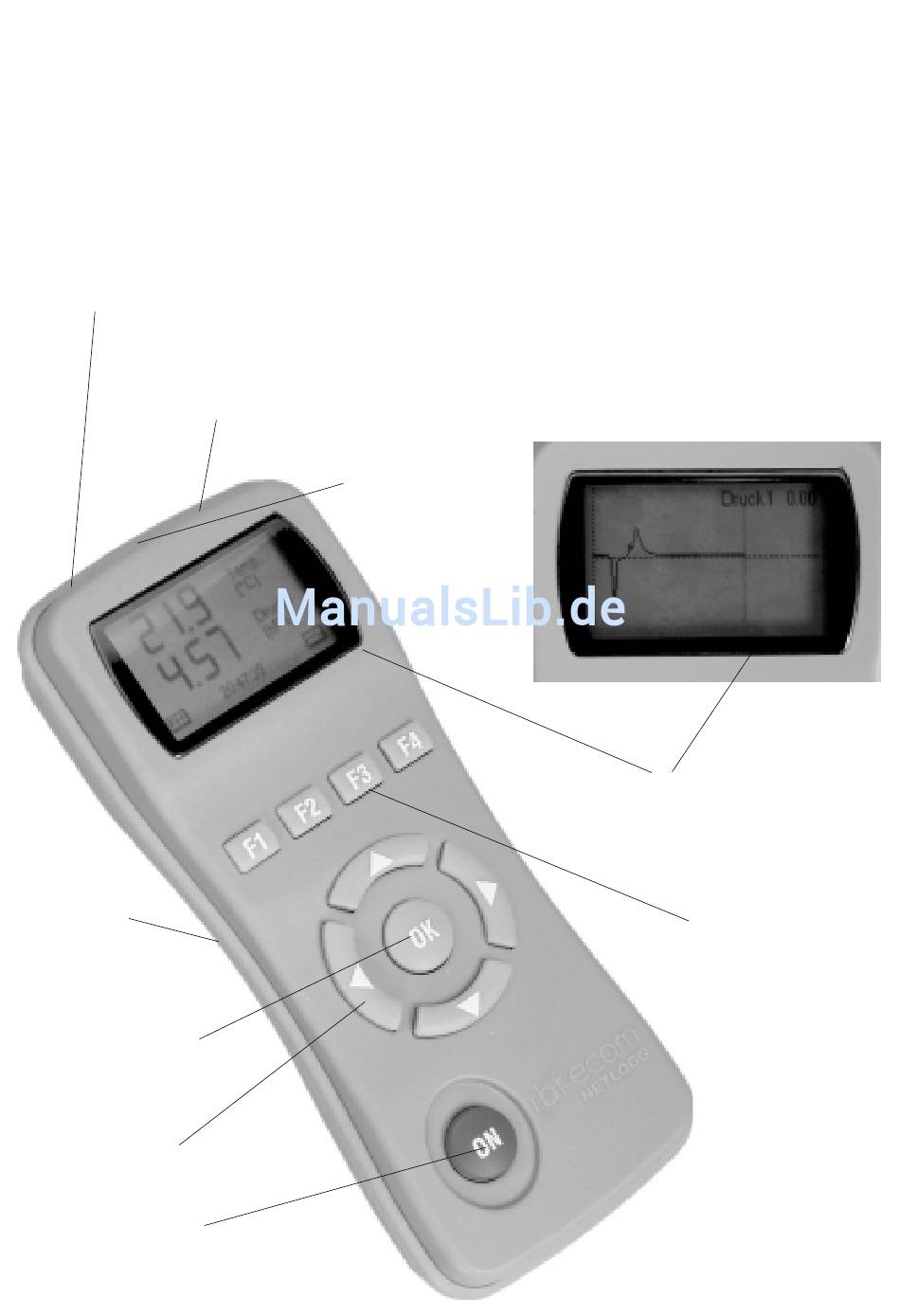

Grafik-Display
Funktionstasten
(aktuelle Funktion
wird im Display
angezeigt)
ecom-NL
