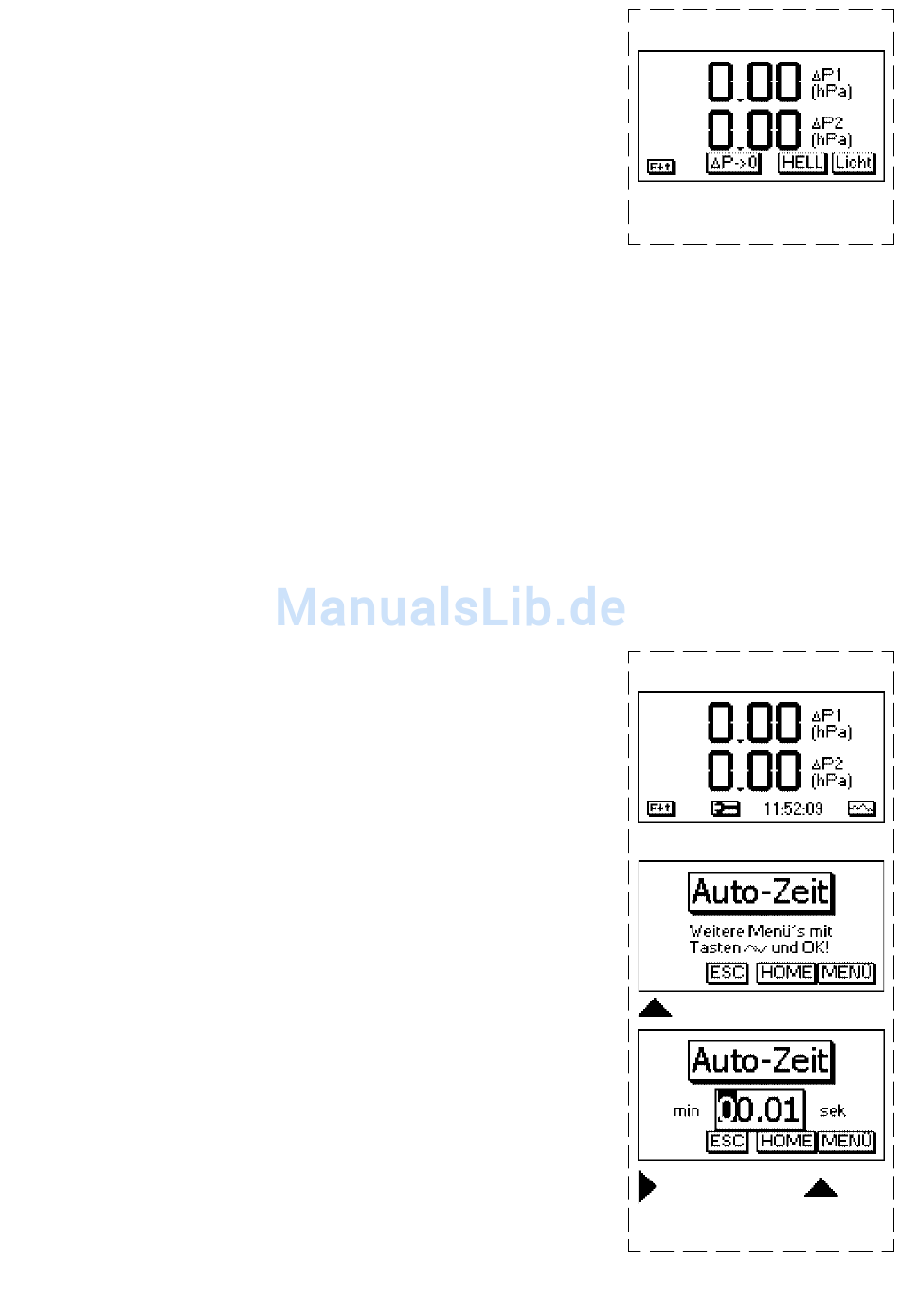

6.5. Kontrasteinstellung und Beleuchtung
Das Grafik-Display des rbr-ecom NL kann auf unter-
schiedliche Sichtverhältnisse angepasst werden. Der
Kontrast lässt sich in 5 Stufen (jeder Tastendruck eine
Stufe) durch Betätigen von <F3> (HELL) einstellen. Zu-
sätzlich kann über <F4> (Licht) die Displaybeleuchtung
zugeschaltet werden.
7. Grafische Anzeige und Datenlogger
Da grafische Anzeige und Datenlogger gekoppelt sind,
müssen zunächst Messintervallzeit (Auto-Zeit) und Spei-
cherung eingestellt bzw. aktiviert werden. Der Speicher
des rbr-ecom NL ist als Ringspeicher ausgeführt, so dass
bei Erreichen des Speicherendes die ältesten Daten über-
schrieben werden. Ist die Speicherung aktiviert, wird nach
Wiedereinschalten des Gerätes die Speicherung fortge-
setzt (bei späterer Datenübertragung zum PC wird für
jede Unterbrechung eine neue Datei geschrieben).
7.1. Messintervallzeit einstellen
Ausgehend von der Messwertanzeige nach Einschalten
des Gerätes, werden durch Betätigen der Taste <F2>
(Schraubenschlüssel-Symbol) die „Geräteeinstellungen"
aufgerufen. Blättern Sie mit den Cursortasten <hoch/
runter> bis zum Menüpunkt <Auto-Zeit>. Aktivieren Sie
den Menüpunkt durch die <OK>-Taste. Die
Messintervallzeit (zeitlicher Abstand der einzelen Mess-
werte) kann von minimal 1 s bis maximal 59 min 59 s
eingestellt werden. Gehen Sie bitte wie folgt vor:
1. Mit den Cursortasten <rechts/links> die zu ändernde
Position wählen (betreffendes Feld blinkt).
2. Mit den Cursortasten <hoch/runter> den gewünsch-
ten Zahlenwert einstellen.
Nach erfolgter Einstellung muss die Änderung durch die
<OK>-Taste bestätigt werden.
ecom-NL
<F2> (ESC)
<F3> (HELL)
<F4> (Licht)
<ON>
<F2>
(wählen)
(wählen)
(einstellen)
<OK>
Seite 13
