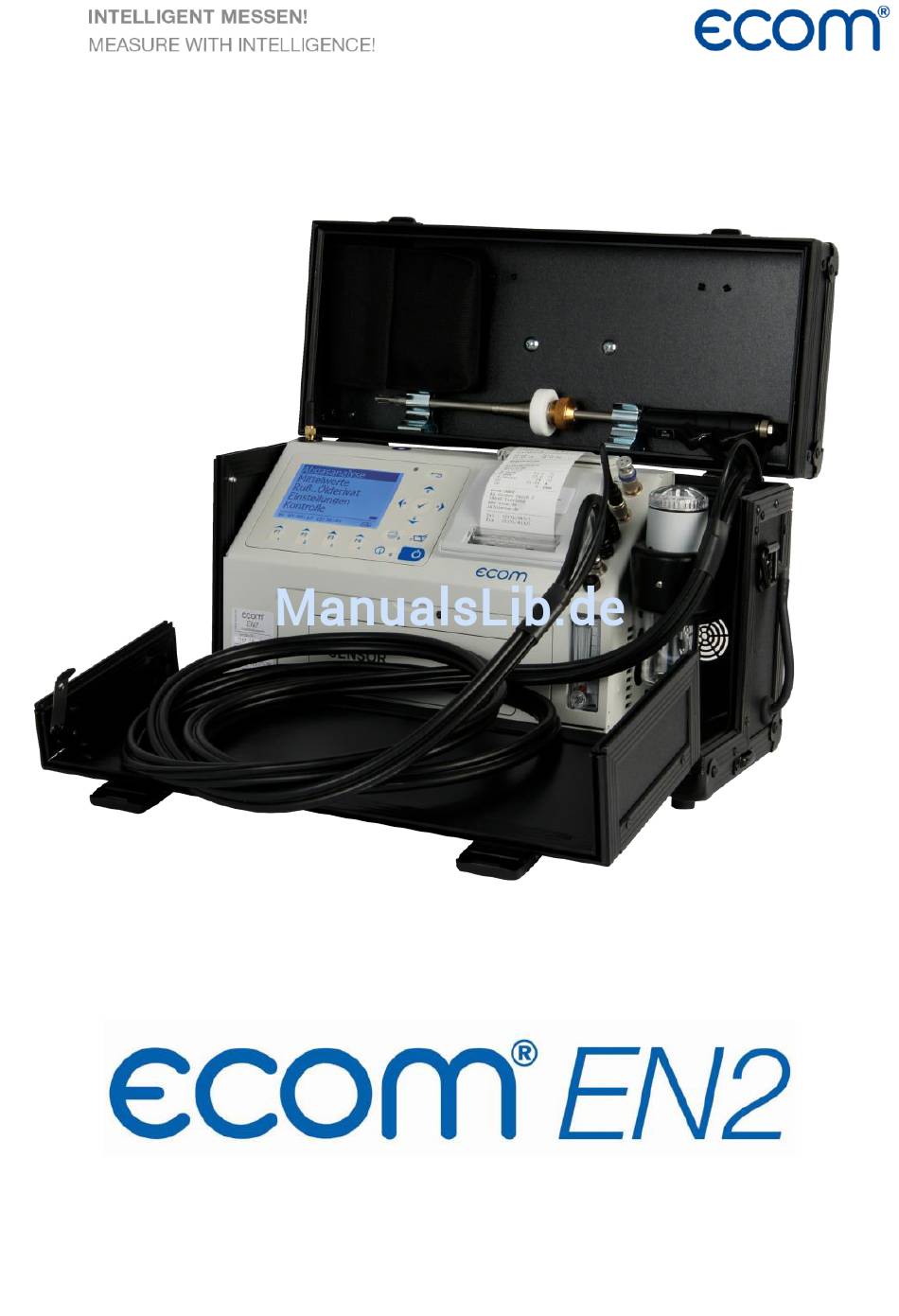

- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Wichtige Hinweise 1. Geräteaufbau 2. Fernanzeige ecom-R 3. Gaskühler (Option) 4. Spannungsversorgung 5. Datenspeicher 6. Gerät einschalten 7. Anlagenbezug eingeben oder auswählen 8. Abgasmessung 8.1. Abgasanalyse 8.2. BImSch-Mittelwertmessung 8.3. CO-Messung (Abgaswegeüberprüfung) 8.4. O -Ringspaltmessung 8.5. Zugmessung 8.6. Strömungsmessung (Option) 8.7. -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Das ecom-EN2 erfüllt die Anforderungen nach DIN EN 50379 Teil 2. Das ecom-EN2 erfüllt die Anforderungen nach VDI 4206-1. Das ecom-EN2 darf nicht zur kontinuierlichen Emissionsüberwachung eingesetzt werden! Folgende Mindestzeiten müssen eingehalten werden, um korrekte Messwerte zu erhalten: -1 Min zur Frischluftkalibrierung der Sensoren -2 Minuten für stabile Messwerte am Gerät... - Seite 4 -dass das Messsystem dicht ist (Dichtigkeitstest). Dichtigkeitstest Führen Sie den Dichtigkeitstest wie folgt durch: -verschließen Sie die Abgassonde mit einem geeigneten Stopfen -die Durchflussanzeige muss sich auf 0 einstellen (siehe Bild) -Stopfen entfernen und mit Messung beginnen Seite 4 ecom-EN2...
-
Seite 5: Geräteaufbau
Pa-Drucksensor Slot für Multi- Media-Karte Anschluss Anschluss Lufttemperatur Anschluss Abgastemperatur Kondensatfalle (mit Gaskühler) und Feinstaubfilter Anschluss Messgas Anschluss Anschluss Druck Anschluss Grafik- Display Klappe für Ak- Optische Anschluss Integrierter ku- und Sen- Durchfluss- Ladenetzteil Drucker sorwechsel kontrolle ecom-EN2 Seite 5... - Seite 6 Im Eingabemodus werden die Tasten (abbrechen/ zur Zifferneingabe genutzt Menü verlassen) Enter-Taste (Auswahl bestätigen) Cursorsteuerung (hoch/runter/rechts/ links/blättern) Messwerte speichern Funktionstasten Info-Taste Ein- / Aus- Print-Taste (Belegung wird im (Zum Kon- Schalter (Zum Druck- Display angezeigt) trollmenü) menü) Seite 6 ecom-EN2...
-
Seite 7: Fernanzeige Ecom-R
-am ecom-EN2 unter „Einstellungen/Interne/Bluetooth“ „Protokoll Erweitert“ auswählen -ecom-R einschalten (rote Taste ca. 1 s gedrückt halten) -rote Taste am ecom-R gedrückt halten (ca. 5 s) bis „Unpair:“ im Display erscheint -ecom-R einschalten (Zuordnung wird automatisch hergestellt) -sollte keine Verbindung zustande kommen (READY erscheint nicht... - Seite 8 Verkaufsstellen für Batterien oder Akkus abgegeben werden. Batteriefach Batterien 1,5 V AA oder Akkus 1,2 V AA Entriegelung Ausführung mit integriertem Lufttemperaturfühler Lufttemperaturfühler Wird am ecom-EN2 kein Lufttemperaturfühler angeschlossen, so liefert der Lufttemperaturfühler des ecom-R die Messwerte. Seite 8 ecom-EN2...
-
Seite 9: Gaskühler (Option)
Der Peltierkühler kann im Akkubetrieb abgeschaltet werden. Betäti- gen Sie hierzu aus dem Messmenü die Taste <Enter>, wählen Sie den Menüpunkt „Peltier I/0“ und betätigen Sie erneut die Taste <Enter> (Zum Einschalten des Peltierkühlers Vorgang wie beschrie- ben wiederholen). ecom-EN2 Seite 9... -
Seite 10: Spannungsversorgung
Rücknahmestellen von öffentlichen Entsorgern oder an Verkaufsstellen für Akkus abgegeben werden! Das ecom-EN2 wird mit Ladenetzteil geliefert. Das Gerät kann auch über längere Zeit mit dem internen Akku (6 V; 3,8 Ah) betrieben wer- den. Ein Nachladen des Akkus sollte erfolgen, wenn das Gerät dazu auffordert (akustische Warnung und Anzeige im Display). -
Seite 11: Gerät Einschalten
Nachdem das Gerät eingeschaltet wur- de (Taste <I/0>), erscheint auf dem Ruß..Ölderivat Display das Hauptmenü. Es werden 6 Datenverarbeitung Verzweigungen (nicht sichtbare Ver- Einstellungen zweigungen können durch scrollen mit Kontrolle den Pfeiltasten angezeigt werden) mit folgenden Funktionen angezeigt: Diagnosen ecom-EN2 Seite 11... - Seite 12 : Geräteeinstellungen ändern -Kontrolle : Betriebszustand des Gerätes prüfen -Diagnosen : Auslesen von Feuerungsautomaten (Nur in Verbindung mit ecom-AK) / delta-T Messung/Heizungs-Check/4-Pa-Test Um Messungen durchzuführen, wählen Sie mit den Pfeiltasten das Untermenü "Abgasmessung" und bestätigen mit der Taste <En- ter>.
-
Seite 13: Anlagenbezug Eingeben Oder Auswählen
-mit der Taste <F3> Tastatur auswählen (4 Tastaturen stehen zur Verfügung) -mit den Cursortasten <hoch/runter/rechts/links> Zeichen auswählen (gewähltes Zeichen ist schwarz hinterlegt) -mit der Taste <Enter> Zeichen übernehmen (mit der Taste <F2> kann das letzte Zeichen gelöscht werden) -Vorgang wiederholen, bis gewünschte Bezeichnung vollständig ist ecom-EN2 Seite 13... -
Seite 14: Nummer Eingeben
Speicherplatz herausgesucht. Mit der Taste <F2> wird der letzte Speicherplatz herausgesucht. Mit der Taste <F4> kann der Spei- cherinhalt des gewählten Speicherplatzes gelöscht werden. Mit <En- ter> wird der Speicherplatz aktiviert. Anschließend kann mit <ESC> die Abgasmessung gestartet werden. Seite 14 ecom-EN2... -
Seite 15: Ringspaltmessung
0.01 14.1 °C Ölderivat NEIN Ringspaltmessung 12:15 25.09.14 Ruß..Ölderivat 12:15 25.09.14 Delta-T Messung 12:15 25.09.14 Speicherplatz 1 Speicherplatz 1 Speicherplatz 1 Mit <ESC> kann die vorangegangene Messung verlassen werden und die Aufnahme der aktuellen Messwerte kann beginnen. ecom-EN2 Seite 15... -
Seite 16: Abgasmessung
Mit <F4> kann ebenfalls aus der Messwertanzeige zu einem zuvor ausgewählten Menüpunkt oder auf „Standby“ (siehe Kapitel Einstel- lungen) geschaltet werden. Mögliche Menüpunkte sind: Ruß...Ölderivat, Datenverarbeitung, Speicher Ansehen, Displaywer- te, Brennstoffart, Eta (K), Interne, Einstellungen (zurück zur Mess- wertanzeige mit <F1>). Seite 16 ecom-EN2... - Seite 17 Sondenspitze bewegt sich in Richtung des Zentrums des Kern- stromes. Erscheint ein Pfeil nach unten im Display, bewegen Sie die Sonde aus dem Kernstrom heraus und die Temperatur sinkt. Erfolgt für mindestens 3 Sekunden keine Änderung der Temperatur mehr, erlischt die Trendanzeige. ecom-EN2 Seite 17...
- Seite 18 Messung ist zwi- tokollausdruck und ggf. für eine endgül- schengespeichert tige Datensatzspeicherung abgelegt. Soll gleichzeitig mit der Zwischenspei- cherung ein Ausdruck der Werte erfol- gen, betätigen Sie die Taste <F2> (der komplette Inhalt des Zwischenspeichers wird gedruckt). Seite 18 ecom-EN2...
-
Seite 19: Bimsch-Mittelwertmessung
3.2 % 13.1 % 13.1 % 0 ppm 0 ppm T.Gas 184 °C T.Gas 184 °C T.Luft 20 °C T.Luft 20 °C Verluste 7.5 % Verluste 7.5 % Messung starten Messung starten BImSchV BImSchV Messung ist zwi- schengespeichert ecom-EN2 Seite 19... -
Seite 20: Co-Messung (Abgaswegeüberprüfung)
Sie die Taste <speichern> und das Messung ist zwi- Ergebnis wird im Zwischenspeicher schengespeichert abgelegt. Soll gleichzeitig mit der Zwi- schenspeicherung ein Ausdruck der Werte erfolgen, betätigen Sie die Taste <F2> (der komplette Inhalt des Zwi- schenspeichers wird gedruckt). Seite 20 ecom-EN2... -
Seite 21: Ringspaltmessung
Im Display erscheint der aktuelle Wert sowie der Hinweis, den Nullpunkt des -0.12 Sensors neu zu setzen. Trennen Sie dazu kurz den Zugschlauch am Gerät Gespeicherter Wert: und drücken Sie die Taste <F4>. Der --.-- hPa Sensor ist damit neu kalibriert. ecom-EN2 Seite 21... -
Seite 22: Strömungsmessung (Option)
Taste <speichern> und das Ergebnis Gasanalyse wird im Zwischenspeicher abgelegt. Soll gleichzeitig mit der Zwischenspeiche- rung ein Ausdruck der Werte erfolgen, Messung ist zwi- betätigen Sie die Taste <F2> (der kom- schengespeichert plette Inhalt des Zwischenspeichers wird gedruckt). Seite 22 ecom-EN2... -
Seite 23: Ruß
-mit Taste <Enter> Ergebnis 3.Rußmessung : einstellen ("Nein", "Ja" oder "- - - ") Ölderivat NEIN Auswählen: Sind alle nötigen Eingaben erfolgt kann über die Taste <ESC> das Menü wieder verlassen werden. Die Messung ist nun komplett. ecom-EN2 Seite 23... -
Seite 24: Messung Archivieren Und Drucken
Wichtig: Nach erfolgter Abgasmessung müssen die gespeicher- ten Messwerte (Zwischenspeicher des Messgerätes) auf die Multi-Media-Karte geschrieben werden, da sie sonst nach Ab- schalten des Gerätes verloren gehen würden! --ECOM-EN2-- Durch die Taste <Print> (Druckersym- Ausdruck starten bol) wechselt man ins Druckmenü. Hier können die ermittelten Daten nochmals... -
Seite 25: Nach Der Messung
2 - 3 entspricht. Leeren Sie die Kondensatfalle bevor Sie das Gerät transportieren (nur Geräte ohne automatische Kondensatentsorgung)! Kondensatfalle leeren: 1. Ziehen Sie den Ablaufschlauch ab 2. Lassen Sie das Kondensat ablaufen 3. Befestigen Sie den Ablaufschlauch wieder ecom-EN2 Seite 25... -
Seite 26: Mittelwertmessung
„Messzeit“ und „Abtastung“ lassen sich wie folgt einstellen: -Menüpunkt wählen und mit <Enter> bestätigen -mit den Ziffertasten gewünschte Zeit eingeben: 0.01 = 1sek = Minimalwert 59.59 = 59 min : 59 Sek. = Maximalwert -mit <Enter> bestätigen Seite 26 ecom-EN2... - Seite 27 <rechts/links> kann durch die Mess- Mittelwerte werte gescrollt werden. Mit <F2> kann 15:35min die Messung unterbrochen (Pause) und mit <F4> abgebrochen werden. Nach Ablauf der Messzeit kann ein Ergebnisprotokoll mit allen Mit- telwerten gedruckt werden (Taste <Print>). ecom-EN2 Seite 27...
-
Seite 28: Einstellungen
10. Einstellungen Zusätzlich zu den schon beschriebenen Funktionen des ecom-EN2, können verschiedene Einstellungen im Messgerät vorgenommen werden. Wählen Sie aus dem Hauptmenü das Untermenü "Einstel- lungen" und bestätigen mit <Enter>. Einstellungen Sie erhalten eine Auswahl änderbarer Einheit Parameter, die je nach Anwendung Bezugs-O2 eingestellt werden können. - Seite 29 (Einstellung <F1> für Ja / <F4> für Nein): -Akustisches Signal bei Tastenbetätigung Pitot-Faktor Ausdruck Sprache: deutsch (Umschalten mit <Enter>): -Anzeige der verwendeten Sprache (3 Sprachen wählbar) F1 Hotkey (Auswahl nach Betätigen von <Enter>): -Änderung der eingestellten Sprungadresse für <F1> ecom-EN2 Seite 29...
- Seite 30 -(Start/Stop WLAN: manuelles Ein-/Ausschalten der WLAN Verbindung – nur bei deaktiviertem Auto Connect verfügbar) -Access Point: (Einstellung <F1> für Ja / <F4> für Nein) -(Ohne) Auto Connect: Automatischer Verbindungsaufbau (Einstellung <F1> für Ja / <F4> für Nein) Seite 30 ecom-EN2...
- Seite 31 6. Nach Beendigung der Eingabe für Zeile 1 mit der Taste <F4> die Zeichenauswahl deaktivieren und mit der Cursortaste <runter> zur 2. Zeile wechseln. 7. Nachdem alle Zeilen wie gewünscht bearbeitet wurden mit <ESC> das Menü verlassen. ecom-EN2 Seite 31...
-
Seite 32: Kontrolle
Service Tel. :02371-945-303 -die Betriebsstunden seit letztem Service Weitere Seiten: -die Betriebsstunden gesamt -das Datum des nächsten Servicetermins Programmversion:V1.0 02.04.09 Geräte Nr. :EN2-0001 -die Rufnummer der nächsten Servicestelle CO Freispülungen: 15 -die Softwareversion Fehler Zähler : 21 Betriebsstunden: 8.45 Std -die Gerätenummer... -
Seite 33: Datenverarbeitung
<Enter> bestätigen -Mit den Pfeiltasten blättern -Speicherplatz mit <ESC> verlassen Formatieren: Diese Funktion wird normalerweise nur bei der Ersteinrichtung des Gerätes im Werk benötigt (Vorbereitung der Speicherkarte zur Da- tenaufnahme). Vorsicht: Alle gespeicherten Daten werden ge- löscht! ecom-EN2 Seite 33... -
Seite 34: Datenlogger
DFÜ <-> PC! Daten laden: Möglichkeit des Datenimports aus z.B. ecom Software (im Internet unter „www.ecom.de“ verfügbar). Informationen zum Datenformat finden Sie im Kapitel „Technische Daten“ (beachten Sie bitte die Übertragungsoptionen Ihrer Software!). Gehen Sie bitte folgendermaßen vor: -Messgerät und PC mit USB-Kabel verbinden (bei korrekter Verbindung erscheint „USB“... -
Seite 35: Datenaufzeichnung Mit Dasnt2
über USB, Bluetooth (Option) oder über Dateninterface zum Pro- gramm „DASNT2“ übertragen werden. Für die USB-Verbindung wird ein Treiber benötigt, der sich wie das Programm auf der ecom Internetseite befindet und von dort kostenlos heruntergeladen wer- den kann. Am ecom-EN2 („Einstellungen / „Interne“ / „USB“) müssen folgende Übertragungsparameter eingestellt werden:... -
Seite 36: Datenspeicherung Mit Fernanzeige-App
Kundeninformationen in einer pdf-Datei gespeichert, die z.B. als Email Anhang verschickt werden kann. Links zum kostenlosen Download der Apps sind auf der ecom Inter- netseite zu finden. Für die WLAN-Verbindung müssen am ecom-EN2 („Einstellungen / „Interne“ / „WLAN“) folgende Parameter einge-... -
Seite 37: Diagnosen
13. Diagnosen 13.1. Störungsdiagnose Das ecom-EN2 ist in der Lage Informa- tionen, die vom ecom-AK (Auslesekopf für digitale Feuerungsautomaten) über Kabel bereitgestellt werden, zu empfan- gen und zu verarbeiten. Kabelverbindung Wählen Sie aus dem Hauptmenü das zum AUX-Anschluss Untermenü "Störungsdiagnose" und bestätigen mit <Enter>. - Seite 38 (Art und Umfang der Informationen sind vom Feuerungsauto- maten abhängig). Zeiten Sicherheitszeit (TSA) 4.9 sek Verzögerungszeit BV2 40.0 sek Vorzündzeit 17.0 sek Nachzündzeit 20.0 sek Verz. Fremdlicht Überw. 11.5 sek Fremdlicht Überwachung 5.0 sek Reserve TSA (Ist) 4.1 sek Steuerzeiten des Auswählen: Feuerungsautomaten Seite 38 ecom-EN2...
-
Seite 39: Delta-T Messung
13.2. delta-T Messung Mit dem ecom-EN2 kann eine Differenztemperatur Messung durch- geführt werden. Für die Messung an Rohrleitungen (z.B. Vor- und Rücklauf Heizungsanlagen) werden spezielle Anlege- Temperaturfühler benötigt, die bei Ihrer zuständigen ecom Werksver- tretung bestellt werden können. Wählen Sie aus dem Hauptme- nüpunkt "Diagnosen"... - Seite 40 -Eingabe mit <Enter> bestätigen oder: Ändern: -Werte mit Hilfe der Cursortasten <rechts/links> einstellen Start Start Werden die Kesselabmessungen nicht eingegeben, muss mit <F1> (Start) zur Messwertaufnahme geschaltet werden. Hier müssen dann für alle Flächen jeweils die Abmessungen eingegeben werden. Seite 40 ecom-EN2...
- Seite 41 Aufruf des Menüpunktes müssen Luft- druck, Außentemperatur, Kesselleistung und Abgasrohrdurchmesser eingegeben werden. Gehen Sie bitte wie folgt vor: -jeweiliges Eingabefenster mit <Enter> öffnen -Werte mit den Ziffertasten eingeben Strömungssonde -Eingabe mit <Enter> bestätigen oder: -Werte mit Hilfe der Cursortasten <rechts/links> einstellen ecom-EN2 Seite 41...
- Seite 42 Oberfl. V. 2.29 % Ventilationsverlust Punkte Ergebnisse Ventil. V. 3.11 % Löschen Punkte Auswählen: Abbruch mit: Weiterhin können die Ergebnisse über die USB-Schnittstelle (Einstel- lung: 9600 Baud / Protokoll: Erweitert) zur Heizungs-Check- Software der Firma Hottgenroth übertragen werden. Seite 42 ecom-EN2...
-
Seite 43: 4Pa Messung (Option)
Ein gleichzeitiger Betrieb von raumluftabhängiger Feuerstätte und Ablufteinrichtung kann zu gefährlichem Unterdruck führen. Mit dem ecom-EN2 ist es möglich, den Unterdruckgrenzwert von 4 Pa (8 Pa) zu kontrollieren und den zeitlichen Unterdruckverlauf in einem Dia- gramm auszudrucken. Die Messung kann frühestens 5 min. nach Einschalten des Gerätes durchgeführt werden, da der Drucksensor... -
Seite 44: Druckprüfungen (Option)
Elektrische Verbindung ecom- ecom-EN2 EN2/UNO Sicherheitsventil Kreuzstück Verbindungsschlauch (ecom-EN2/UNO - Kreuzstück) Verbindungsschlauch Anschluss ecom- (Anlage - Kreuzstück) EN2 (delta p-) Anschluss Prüfstopfen Anschluss Spritze ecom-UNO (+) oder oder Rußpumpe Einrohrzählerkappe oder Hochdruckstopfen Spritze ecom-UNO (nur für Belastungs- und Dichtheitsprüfung) Seite 44... - Seite 45 - Luftdruck (800 - 1200 hPa, voreingestellt: 1013 hPa) Alle Parameter lassen sich wie folgt einstellen: 1. Wählen Sie den Parameter mit den Cursortasten <hoch/runter>. 2. Aktivieren Sie die Einstellung durch <Enter>. 3. Mit der Gerätetastatur Wert eingeben. 4. Eingabe durch <Enter> bestätigen. ecom-EN2 Seite 45...
- Seite 46 Druckprüfung Die Druckprüfung bis 100 hPa ist als Messroutine im ecom-EN2 hinterlegt. Gehen Sie wie folgt vor: 1. Verschließen Sie die Leitung mit einem geeigneten Adapter (Prüf- stopfen, Hochdruckstopfen oder Einrohrzählerkappe). 2. Schließen Sie die Komponenten wie zuvor beschrieben an.
- Seite 47 Leitungen (Betriebsdruck bis 100 hPa) ist als Messroutine im ecom- EN2 hinterlegt. Gehen Sie wie folgt vor: 1. Schließen Sie das ecom-UNO an den Anschluss AUX des ecom- EN2 an. 2. Verschließen Sie die Leitung mit einem geeigneten Adapter (Prüf- stopfen, Hochdruckstopfen oder Einrohrzählerkappe).
- Seite 48 Leitungen (Betriebsdruck bis 100 hPa) ist als Messroutine im ecom- EN2 hinterlegt. Gehen Sie wie folgt vor: 1. Schließen Sie das ecom-UNO an den Anschluss AUX des ecom- EN2 an. 2. Verschließen Sie die Leitung mit einem geeigneten Adapter (Prüf- stopfen, Hochdruckstopfen oder Einrohrzählerkappe).
- Seite 49 Gebrauchsfähigkeitsprüfung Die Gebrauchsfähigkeitsprüfung nach DVGW – TRGI Arbeitsblatt G 624 bei Leitungen ist als Messroutine im ecom-EN2 hinterlegt. Die Berechnung der Leckrate erfolgt automatisch nach folgender Glei- chung und entspricht damit der Vorgehensweise des DVGW-TRGI Arbeitsblattes G 624: VB = V/TM * ((PA + P1)/(PA + P2)-1) * PB/P1 * f...
- Seite 50 Betätigung der Taste <Print> ausgedruckt werden kann. 12. Wird das Menü „Gebrauchsfähigkeit“ nochmals ausgewählt, kann das Ergebnis (solange das ecom-EN2 eingeschaltet bleibt) mit <F4> (Abfrage = Nein) erneut aufgerufen oder eine neue Messung mit der <F1> (Abfrage = Ja) eingeleitet werden.
-
Seite 51: Wartungshinweise
Partner. Bei starker Beanspruchung (z. B. dauerhaft mehrere Stun- den Messung pro Tag, raue Umgebungsbedingungen usw.) sollten kürzere Überprüfungsintervalle gewählt werden - bitte sprechen Sie hierzu Ihren ecom-Partner an. Alle ecom-Partner finden Sie unter www.ecom.de. Lassen Sie Servicearbeiten nur von durch ecom autorisierten Servicestellen durchführen,... - Seite 52 Verschleiß durch Korrosion zu verhindern. Der Schlauch kann nach Lösen aller Steckverbindungen am Gerät und an dem Sondengriffstück gereinigt werden (warmes Wasser und trocknen bzw. durchblasen). Die O-Ringe der Schlauchanschlüsse sollten gelegentlich leicht mit säurefreiem Schmiermittel eingefettet werden. Seite 52 ecom-EN2...
- Seite 53 Sie das Papier (ca. 3 cm) durch den Drucker ("Einstellun- gen"/"Papiereinzug"/<Enter>). Legen Sie die Papierrolle in die dafür vorgesehene Mulde. Führen Sie das Papier durch die Abde- ckung des Druckerfachs. Verschließen Sie das Druckerfach mit der Abdeckung. Verriegelung Druckerdeckel ecom-EN2 Seite 53...
-
Seite 54: Technische Daten
Maße (B x H x T) 400 mm x 260 mm x 175 mm Gewicht ca. 6 kg komplett mit Probenentnahmesystem Technische Änderungen vorbehalten V2.2 / 03.2017 ecom GmbH Am Großen Teich 2 D-58640 Iserlohn Telefon: 02371 - 945-5 Telefax: 02371 - 40305 Internet: http://www.ecom.de... -
Seite 55: Fragen Und Antworten
- Kabelbruch am Stecker - T-Raum Fühler gebrochen - Thermoelement gebrochen - Elektrische Leitung defekt Hinweis: Sie können diese Fehlermeldungen beim EN2 übergehen. Dadurch werden Berechnungen, die diese Temperaturen benötigen nicht ausgeführt. Mein Gerät zeigt falsche oder Mögliche Gründe könnten sein: ungenaue CO... - Seite 56 Wenn Sie zwei oder mehrere Geräte desselben Typs besitzen, können einen Fehler eventuell durch den Austausch des Zubehörs (Sonden, Dreikammerschlauch, T- Raumfühler usw.) lokalisieren. Sollten weitere Fragen oder Probleme auftreten, setzen Sie sich bitte mit Ihrer Werks- vertretung in Verbindung. Seite 56 ecom-EN2...
- Seite 57 Datensatzbeschreibung ecom-EN2 / Multi-Media-Karte Format Datenloggeraufzeichnungen: J2KDL-xx.csv (Trennzeichen zwischen den Werten = Komma) Format Punktmessungen: J2KDV.txt (Trennzeichen zwischen den Werten = Komma) Spalte Bezeichnung Bemerkung Datum DD.MM.YYYY (auch bei US-Version) Zeit HH:MM:SS (auch bei US-Version) in vol.% 0,0 - 21,0...
- Seite 58 (Einheit 2) (Einheit 2) (Einheit 2) Analogeingang 1 Analogeingang 2 Sensor 7 in ppm Messgasvolumen in l/min Letzte Spalte * auf Einheit (Spalte AC) umgerechnet und auf O -Bezug (Spalte AB) umgerechnet wenn Spalte AD = N Seite 58 ecom-EN2...
