6. Numerische Anzeige
Bitte beachten: Wird die Einstellung „Druck Auto ->
0 bei Start" auf „JA" (Kapitel 10.2.) gesetzt, dürfen
die internen Drucksensoren (soweit vorhanden) erst
nach Einschalten des Gerätes mit Druck beaufschlagt
werden, da sie während des Einschaltvorgangs auf
0 gesetzt werden.

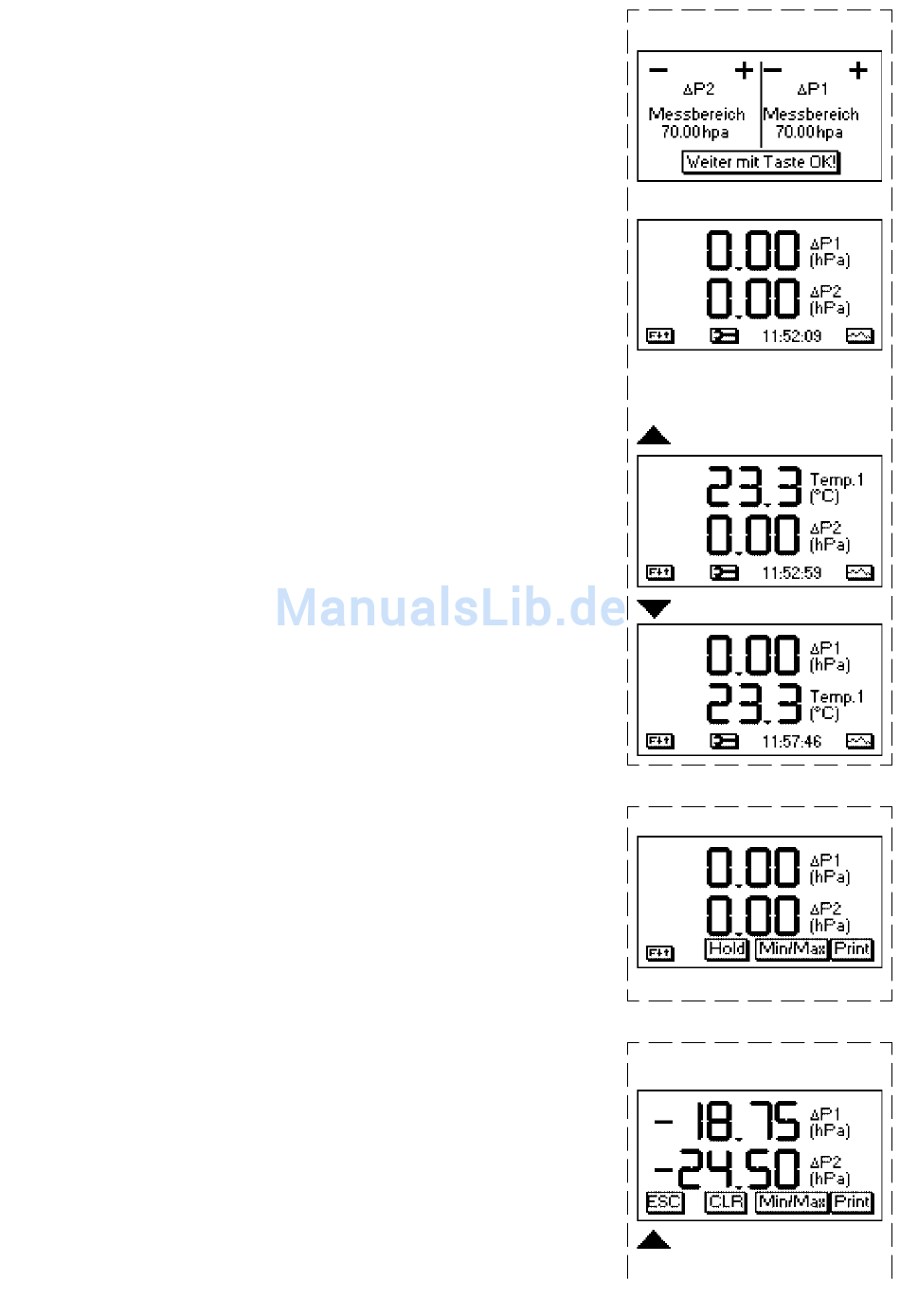

Nach dem Einschalten des Gerätes wird die Belegung
mit Drucksensoren (wenn vorhanden) eingeblendet. An-
gezeigt werden Bezeichnung, Messbereich und An-
schlussbelegung (+/-) der eingebauten Drucksensoren.
Durch Betätigung der <OK>-Taste kann zur Messwert-
anzeige geschaltet werden. Sind mehr als 2 Fühler im
Gerät angemeldet, können die vorhandenen Kanäle mit
Hilfe der Tasten (< hoch> für die obere und <runter> für
die untere Messwertanzeige) durchgestept werden. Bei
Verwendung vom Funkfühlern ist zu beachten, dass die
Reichweite des Funkmoduls ca. 10 m bei direkter Sicht-
verbindung beträgt. Ist der Funkkontakt unterbrochen, be-
ginnt nach ca. 10 s die Bezeichnung des betroffenen Ka-
nals (wenn er im Display dargestellt wird) zu blinken.
Nach weiteren 10 s werden Striche anstelle von Zahlen-
werten dargestellt. Mit der Funktionstaste <F1> können
verschiedene Funktionen aufgerufen werden. Die aktu-
elle Belegung der anderen Funktionstasten (<F2> - <F4>)
wird im Display angezeigt. Nach einmaligem Betätigen
der Taste <F1> werden die Funktionen „Hold", „Min/Max"
und „Print" eingeblendet.
6.1. Messwerte einfrieren
Mit <F2> (Hold) können die Messwerte „eingefroren" wer-
den, d.h. alle in Betrieb befindlichen Messkanäle zeigen
den Wert zum Zeitpunkt des Tastendrucks <F2> (Hold)
an (Funktion aktiv: Hold-Anzeige blinkt). Nochmaliges Be-
tätigen der Taste <F2> (Hold) beendet das „Einfrieren"
und die Messkanäle zeigen die aktuellen Werte an.
6.2. Min. / Max. Messwerte
Mit <F3> (Min/Max) können die seit Einschalten (oder
Löschung über „CLR") des Gerätes ermittelten
ecom-NL
<ON>
<OK>
Anzeige mit 2 internen
Drucksensoren
(wählen)
(wählen)
<F1>
<F2> (Hold)
<F3> (Min/Max)
(wählen)
<F2> (CLR)
Seite 11
