5. Fühler Setup
Wichtig: Bei jeder Änderung der Sensorkonfiguration
(„Fühler hinzufügen" oder „Fühler löschen") wird der
interne Speicher (bisherige Aufzeichnungen) ge-
löscht!

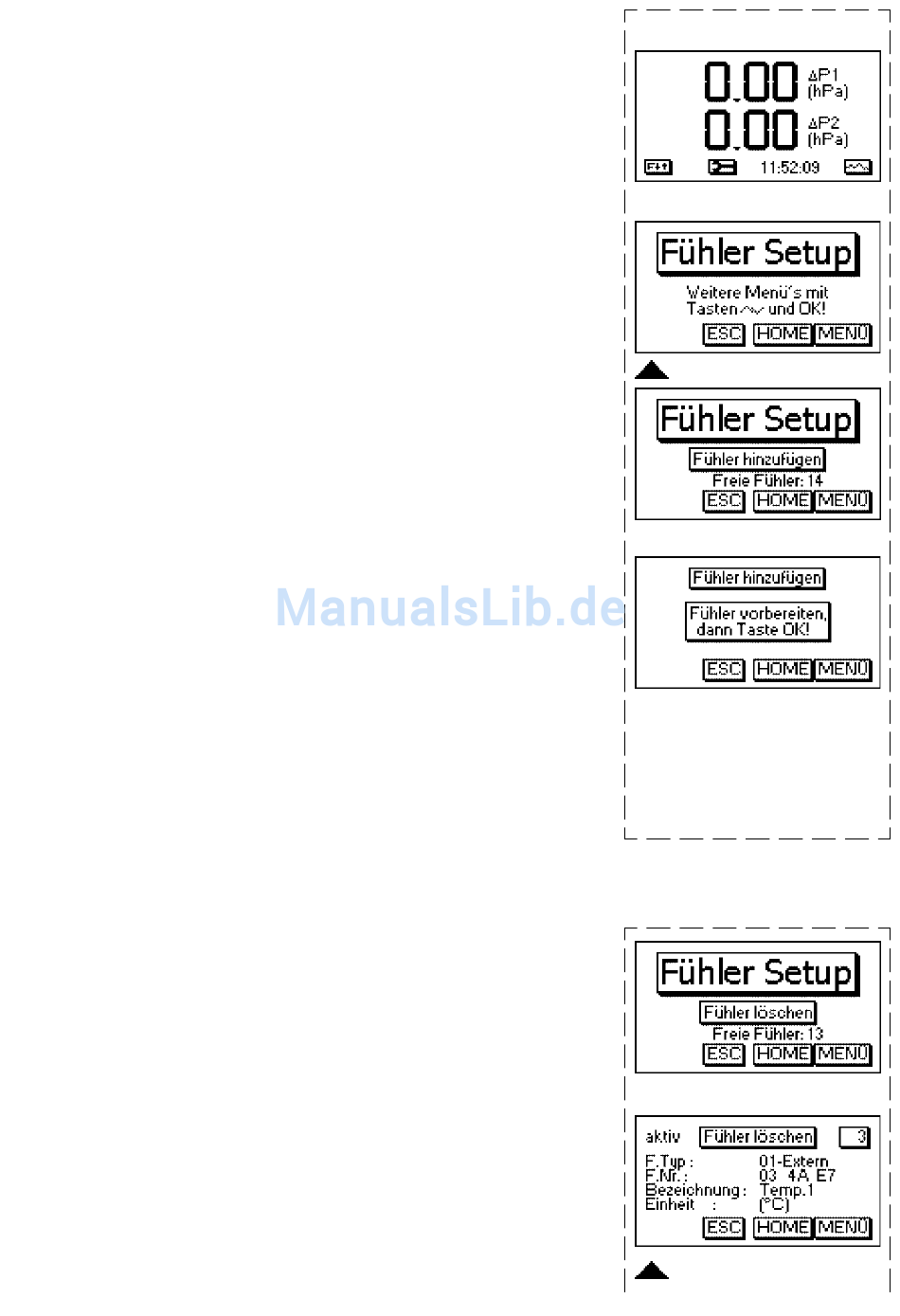

5.1. Funkfühler anmelden
Nach Einschalten des Gerätes mit der <ON>-Taste wird
die Messwertanzeige eingeblendet. Mit der Funktionsta-
ste <F1> können verschiedene Funktionen aufgerufen
werden. Die aktuelle Belegung der anderen Funktions-
tasten (<F2> - <F4>) wird im Display angezeigt.
Rufen Sie das Menü „Geräte-Einstellungen" durch die
Taste <F2> (Schraubenschlüssel-Symbol) auf. Blättern
Sie mit den Cursortasten <hoch/runter> bis zum Menü-
punkt <Fühler Setup>. Aktivieren Sie den Menüpunkt
durch die <OK>-Taste. Wählen Sie den Unterpunkt <Füh-
ler hinzufügen> (die Anzahl der noch zur Verfügung ste-
henden
freien
Fühler:"angezeigt). Nach Betätigen der <OK>-Taste, wer-
den Sie aufgefordert, den Fühler zur Anmeldung vorzu-
bereiten. Gehen Sie bitte wie folgt vor:
1. Halten Sie den Einschaltknopf des Funkfühlers ge-
drückt bis die Anzeige „Pr .1" im Display des Funkfühlers
erscheint.
2. Betätigen Sie am rbr-ecom NL die <OK>-Taste.
3. Warten Sie bis die Meldung: „Fühler ist eingebunden"
im Display des ecom-NL erscheint.
4. Schließen Sie den Anmeldevorgang mit der <OK>-
Taste ab.
5.2. Funkfühler löschen
Werden für einen Messeinsatz bestimmte im ecom-NL
angemeldeten Funkfühler nicht benötigt, können diese
bei Bedarf gelöscht werden. Blättern Sie im Menü <Füh-
ler Setup> mit den Cursortasten <hoch/runter> bis zum
Unterpunkt <Fühler löschen>. Aktivieren Sie die Funkti-
on durch die <OK>-Taste. Die im Gerät angemeldeten
Fühler (interne und externe) können mit Hilfe der Cursor-
tasten <hoch/runter> durchgestept werden.
Seite 8
Kanäle
wird
durch
„Freie
<ON>
<F2>
(wählen)
<OK>
<Pr .1>
<OK>
(Fühler ist eingebunden)
<OK>
<OK>
(wählen)
ecom-NL
<OK>
<OK>
