Der gewählte Faktor wird nach nochmaliger Betätigung
der Taste <F2> gespeichert und für diesen Kanal bis zur
nächsten Änderung beibehalten. Abweichende Einstel-
lungen zum Standard (x1) werden zusammen mit der
Funktionstastenbelegung angezeigt.

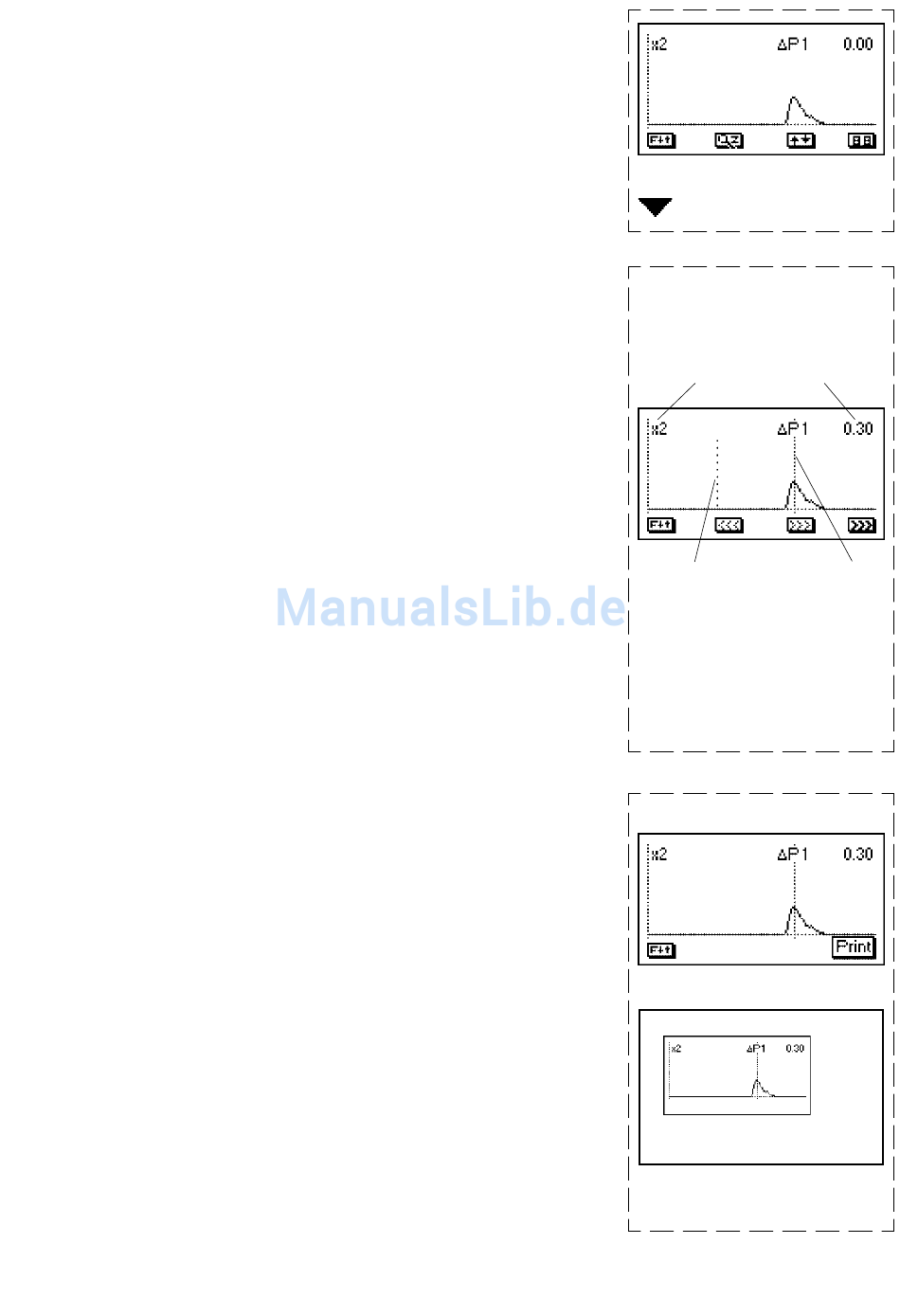

7.3.2. X-Achse verschieben
Die X-Achse der grafischen Darstellung kann verscho-
ben werden (Standardeinstellung = Mitte Display). Mit
<F3> (Doppelpfeil) wird die Positionierung der X-Achse
eingeleitet (Doppelpfeil blinkt). Die Verschiebung der X-
Achse kann nun durch Betätigen der Cursotasten (hoch/
runter) vorgenommen werden. Die Einstellung wird nach
nochmaliger Betätigung der Taste <F3> gespeichert und
für diesen Kanal bis zur nächsten Änderung beibehal-
ten.
7.3.3. Cursor verschieben
Der Cursor kann durch die Cursortasten (rechts/links) auf
der Zeitachse (ein Messwert pro Tastendruck) verscho-
ben werden. Hält man eine Cursortaste gedrückt, wird
die Verschiebung beschleunigt. Sind mehr als 128 Mess-
werte aufgezeichnet (eine Displaybreite), stehen 3 wei-
tere Funktionen für die Cursorpositionierung zur Verfü-
gung (Aufruf über <F1>):
<F2> (<<<) = Cursor schnell nach links
(64 Messwerte pro Tastendruck)
<F3> (>>>) = Cursor schnell nach rechts
(64 Messwerte pro Tastendruck)
<F4> (>>>) = Cursor zum letzten (aktuellsten) Messwert
7.3.4. Grafik drucken
Nach erfolgter Einstellung der grafischen Anzeige, be-
steht die Möglichkeit die aktuelle Display-Darstellung zu
drucken. Rufen Sie hierzu die Druckfunktion mt der Ta-
ste <F1> auf. Mit <F4> (Print) werden die Informationen
über die Infrarot-Schnittstelle zum HP-Drucker (Option)
ausgegeben. Dazu muß zwischen der Sendediode an
der Stirnseite des Gerätes und der Empfangsdiode am
Drucker eine störungsfreie Verbindung (direkte Sicht)
ecom-NL
<F3> (X-Achse)
(einstellen)
<F1>
Eingestell-
Wert an
ter Zoom-
Cursor-
Faktor
position
Ende bzw.
Verschieb-
Start einer
barer Cursor
Aufzeichnung
<F2> (<<<)
<F3> (>>>)
<F4> (>>>)
<F1>
<F4> (Print)
08.54
08.55
Ausdruck über
HP-Drucker
Seite 15
0.64
(hPa)
0.00
