A
Negatives Stromversorgungskabel (schwarz)
B
Positives Stromversorgungskabel (rot)
C
Kabel zur Leistungskontrolle (gelb)
D
Alarmkabel (blau)
Anschluss von Steuerungsgeräten
Das Gerät kann über eine OP40- oder OP50-Fernbedienung
gesteuert werden, die an das NMEA 2000-Netzwerk angeschlossen
ist.

NMEA 2000-Backbone

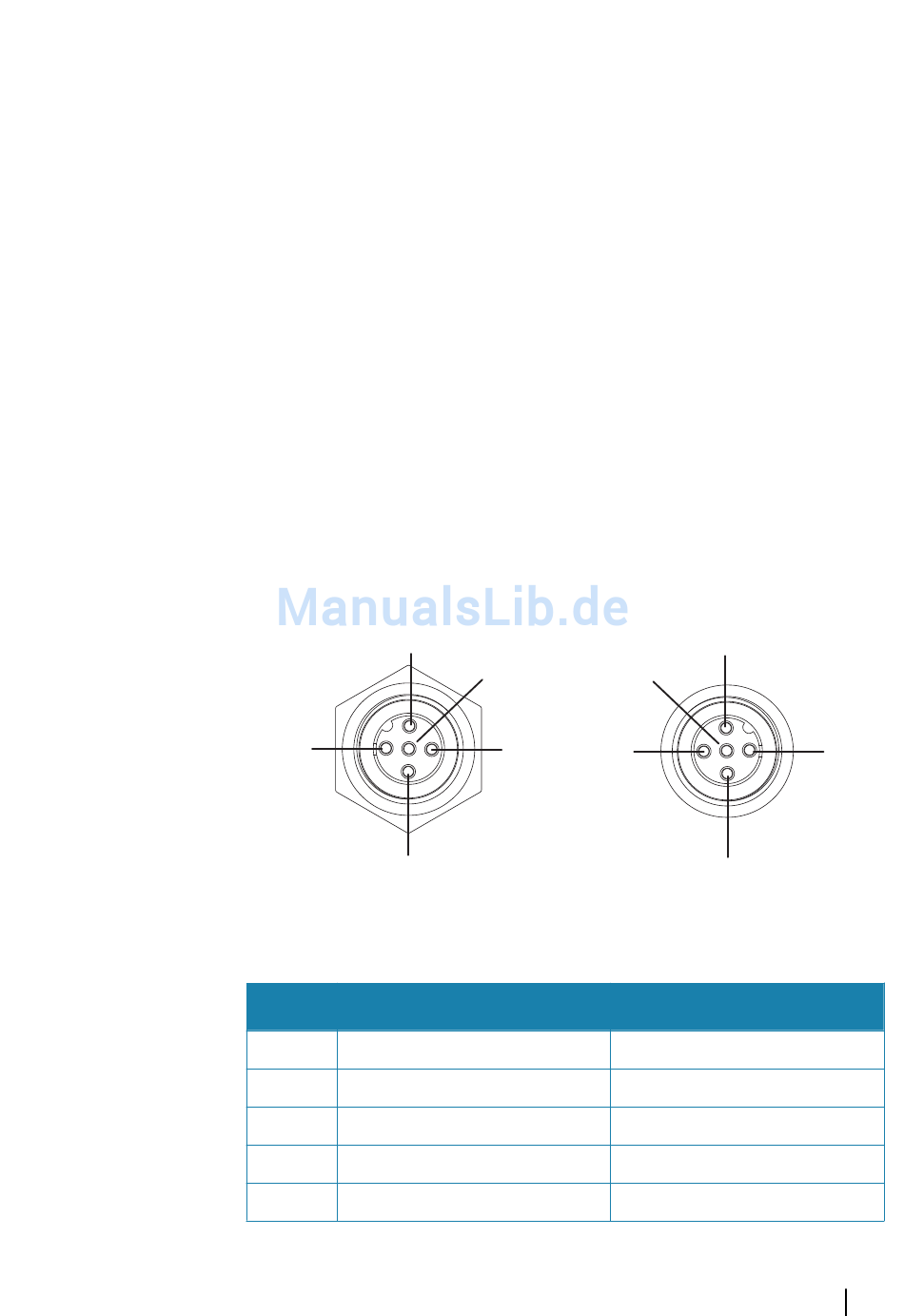

NMEA 2000-Geräteverbindung
Über den NMEA 2000-Datenanschluss können verschiedene Daten
aus unterschiedlichen Quellen empfangen und weitergegeben
werden.
1
2
3
Gerätestecker
Taste Aufgabe
1
Abschirmung
2
NET-S (+12 V DC)
3
NET-C (DC negativ)
4
NET-H
5
NET-L
Verkabelung | GO XSE Installationshandbuch
5
5
4
4
Farbe
Beilauflitze
Rot
Schwarz
Weiß
Blau
1
2
3
Kabelbuchse
