Simrad GO XSE Installationshandbuch Seite 34

34

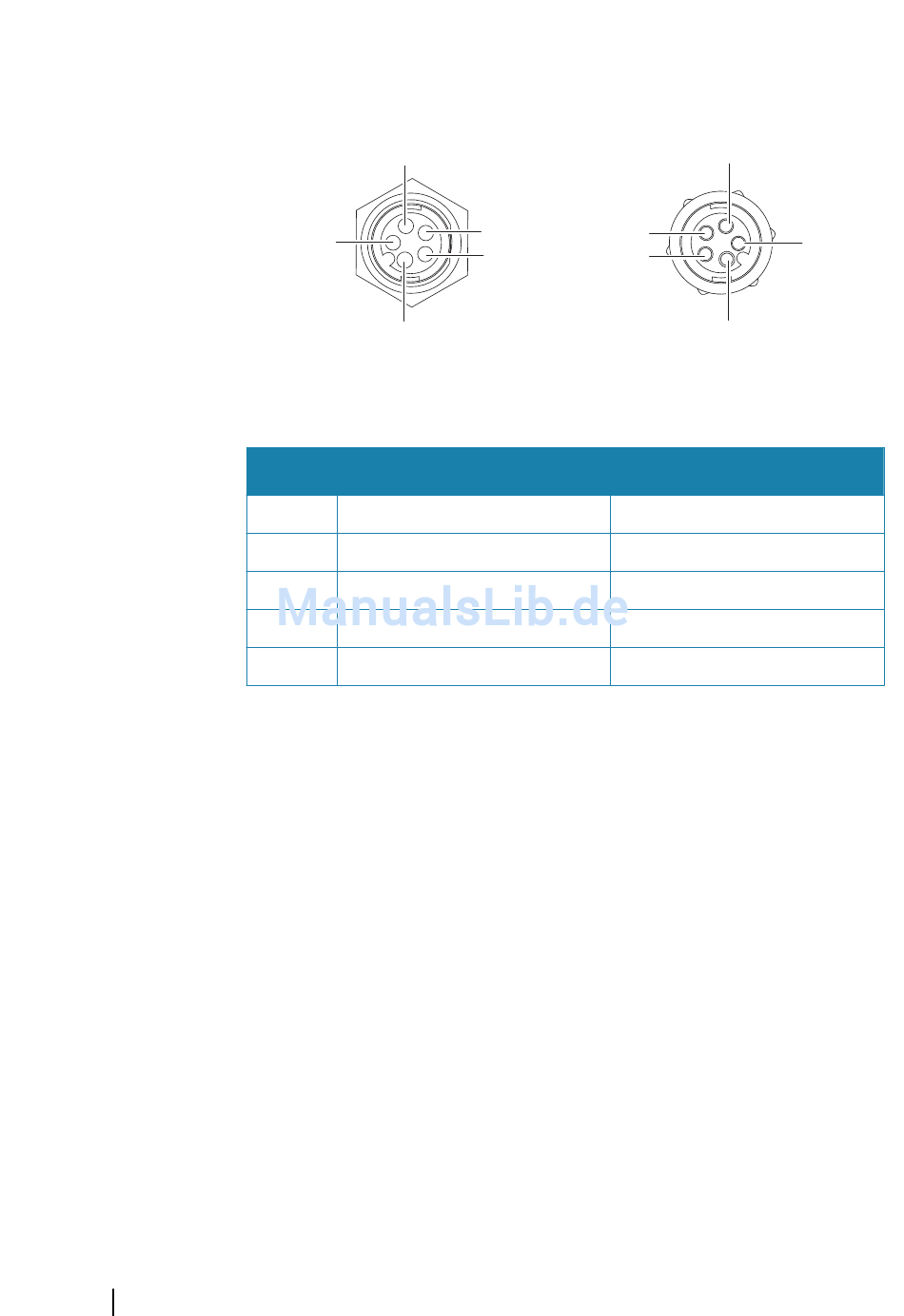

Der Radaranschluss ermöglicht, das Gerät mithilfe eines 5-poligen
Ethernet-Anschlusses an Ihren Radarscanner anzuschließen.
4
5
1
Gerätebuchse
Taste Aufgabe
1
Senden TX+ positiv
2
Senden TX- negativ
3
Empfangen RX+ positiv
4
Empfangen RX- negativ
5
Abschirmung
Verkabelung | GO XSE Installationshandbuch
3
3
2
2
Farbe
Blau/Weiß
Blau
Orange/Weiß
Orange
Blanker Draht
4
5
1
Kabelstecker
