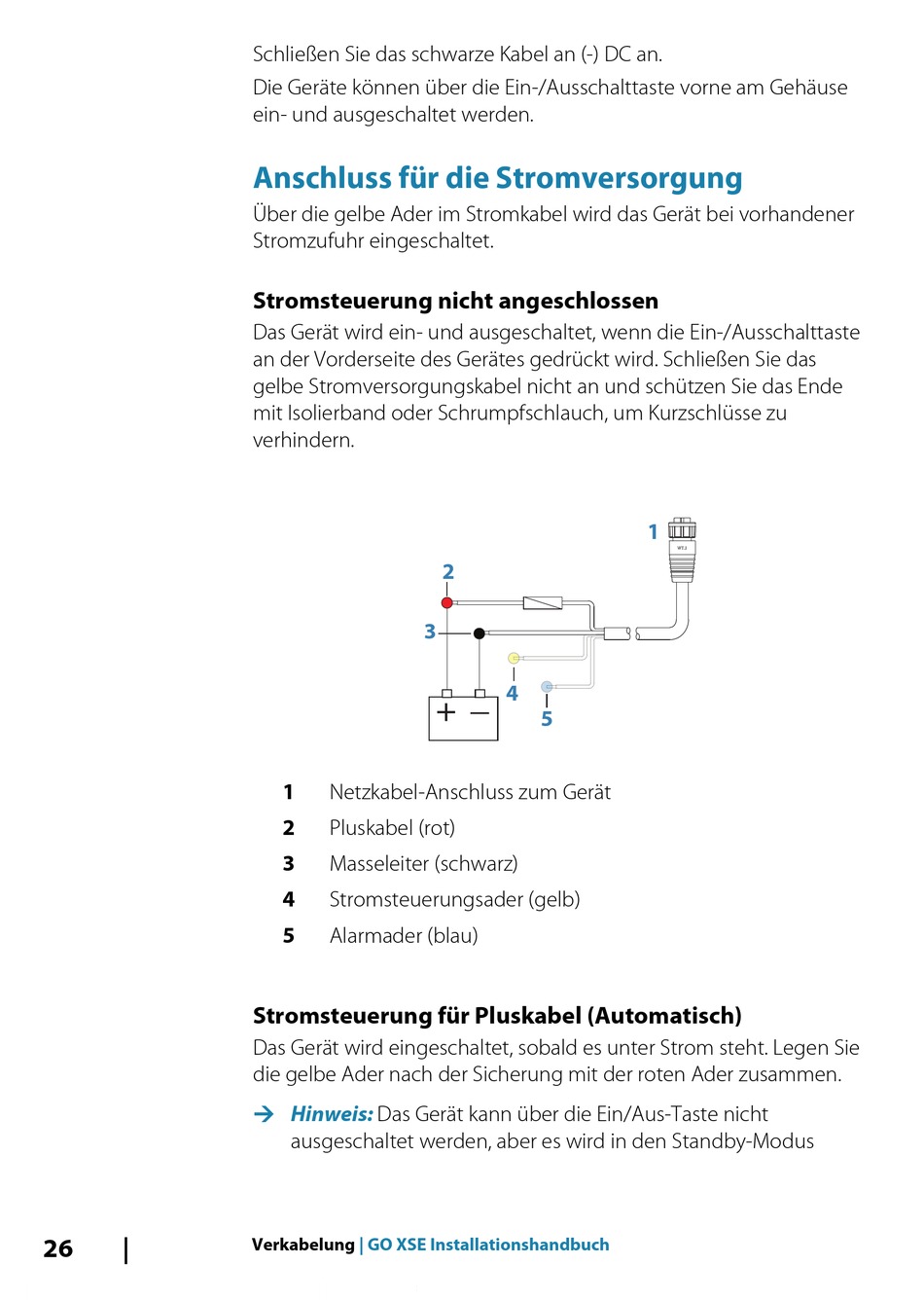

Anschluss Für Die Stromversorgung; Stromsteuerung Nicht Angeschlossen; Stromsteuerung Für Pluskabel (Automatisch) - Simrad GO XSE Installationshandbuch

26
Schließen Sie das schwarze Kabel an (-) DC an.
Die Geräte können über die Ein-/Ausschalttaste vorne am Gehäuse
ein- und ausgeschaltet werden.
Anschluss für die Stromversorgung
Über die gelbe Ader im Stromkabel wird das Gerät bei vorhandener
Stromzufuhr eingeschaltet.

Stromsteuerung nicht angeschlossen

Das Gerät wird ein- und ausgeschaltet, wenn die Ein-/Ausschalttaste
an der Vorderseite des Gerätes gedrückt wird. Schließen Sie das
gelbe Stromversorgungskabel nicht an und schützen Sie das Ende
mit Isolierband oder Schrumpfschlauch, um Kurzschlüsse zu
verhindern.
1
Netzkabel-Anschluss zum Gerät
2
Pluskabel (rot)
3
Masseleiter (schwarz)
4
Stromsteuerungsader (gelb)
5
Alarmader (blau)
Stromsteuerung für Pluskabel (Automatisch)
Das Gerät wird eingeschaltet, sobald es unter Strom steht. Legen Sie
die gelbe Ader nach der Sicherung mit der roten Ader zusammen.
Ú Hinweis:
Das Gerät kann über die Ein/Aus-Taste nicht
ausgeschaltet werden, aber es wird in den Standby-Modus
Verkabelung | GO XSE Installationshandbuch
2
3
4
+ _
5
1
