versetzt. (Dabei wird auch die Hintergrundbeleuchtung
ausgeschaltet.)

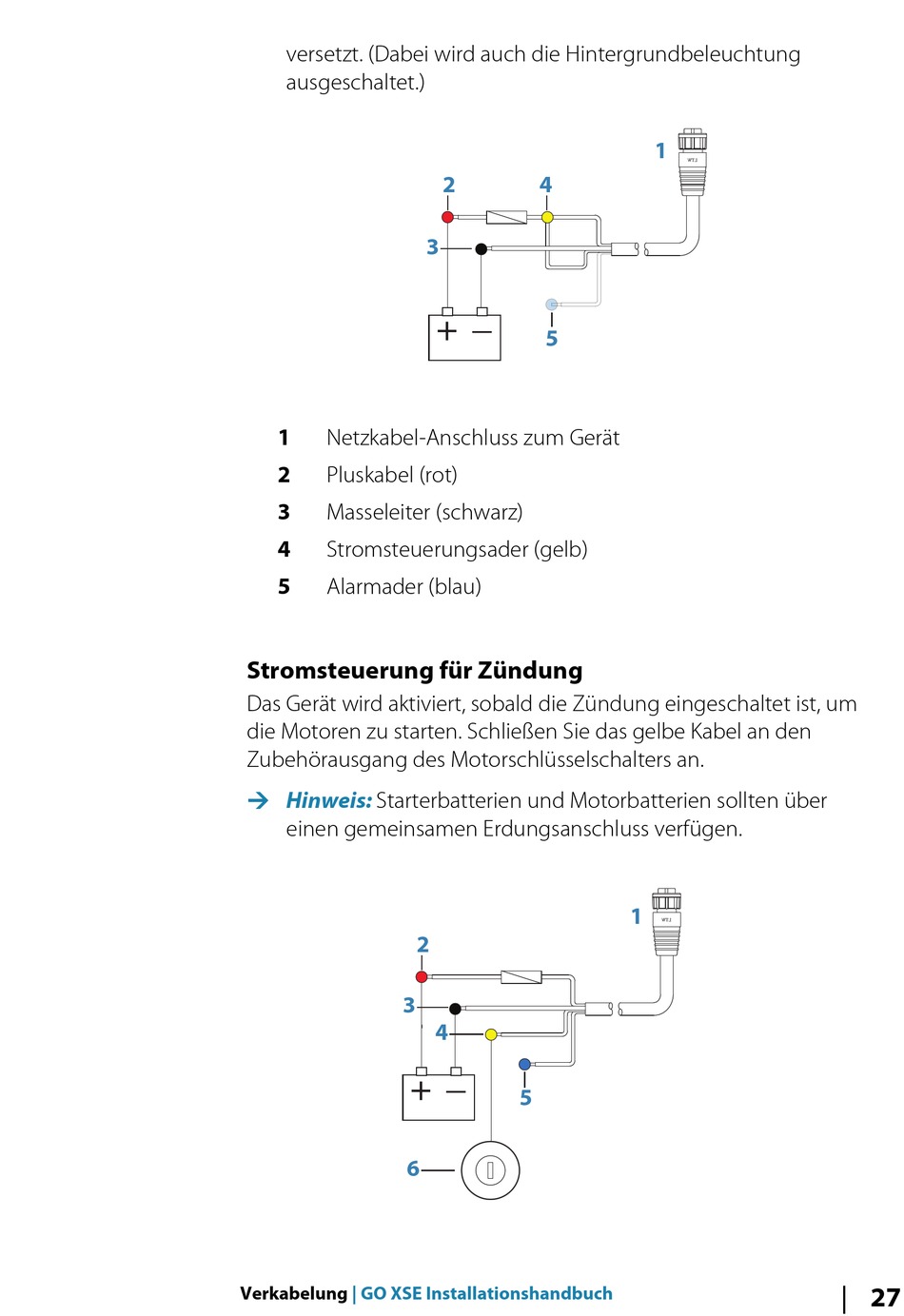

1
Netzkabel-Anschluss zum Gerät
2
Pluskabel (rot)
3
Masseleiter (schwarz)
4
Stromsteuerungsader (gelb)
5
Alarmader (blau)
Stromsteuerung für Zündung
Das Gerät wird aktiviert, sobald die Zündung eingeschaltet ist, um
die Motoren zu starten. Schließen Sie das gelbe Kabel an den
Zubehörausgang des Motorschlüsselschalters an.
Ú Hinweis:
Starterbatterien und Motorbatterien sollten über
einen gemeinsamen Erdungsanschluss verfügen.
3
+ _
6
Verkabelung | GO XSE Installationshandbuch
2 4
3
+ _
5
2
4
5
1
1
