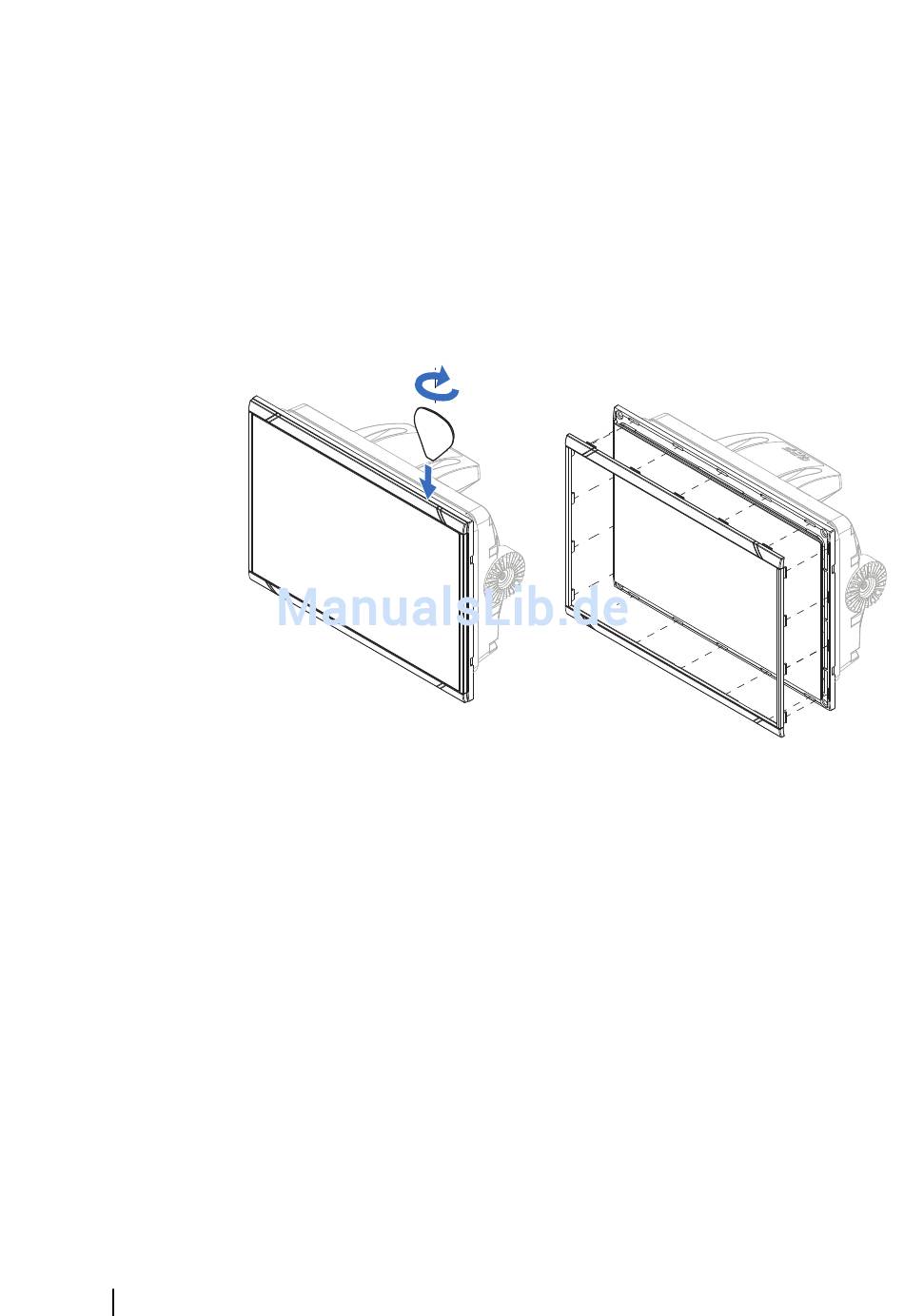

Einbauen und Entfernen der Blenden

Die Blende hat ein sehr flaches Profil und verdeckt die
Verriegelungen komplett, sodass ein versehentliches Lösen des
Geräts vom Montageflansch vermieden wird. Um die
Verriegelungen zu lösen, stecken Sie vorsichtig einen dünnen
Gegenstand zwischen die Blende und den Rahmen. Wenn die erste
Verriegelung gelöst wurde und eine Öffnung sichtbar ist, lösen Sie
vorsichtig die übrigen Verriegelungen, und entfernen Sie die
Blende.
Stellen Sie beim Aufsetzen der Blende sicher, dass die Haken auf der
Rückseite der Blende in die gegenüberliegenden Aussparungen des
Rahmens einrasten. Befestigen Sie die Blende am Rahmen, indem
Sie diese leicht gegen den Rahmen drücken.

Installation des Schwingers

Informationen zur Installation des Schwingers finden Sie in der
Installationsanleitung, die im Lieferumfang des Schwingers
enthalten ist.
