Warnung:
Das System verfügt über eine
Nennspannung von 12 bis 24 V DC.
Warnung:
Das Pluskabel (rot) sollte immer mit der
mitgelieferten Sicherung oder einem Trennschalter
(möglichst nahe am Sicherungswert) an (+) DC
angeschlossen werden.
Stromanschlüsse

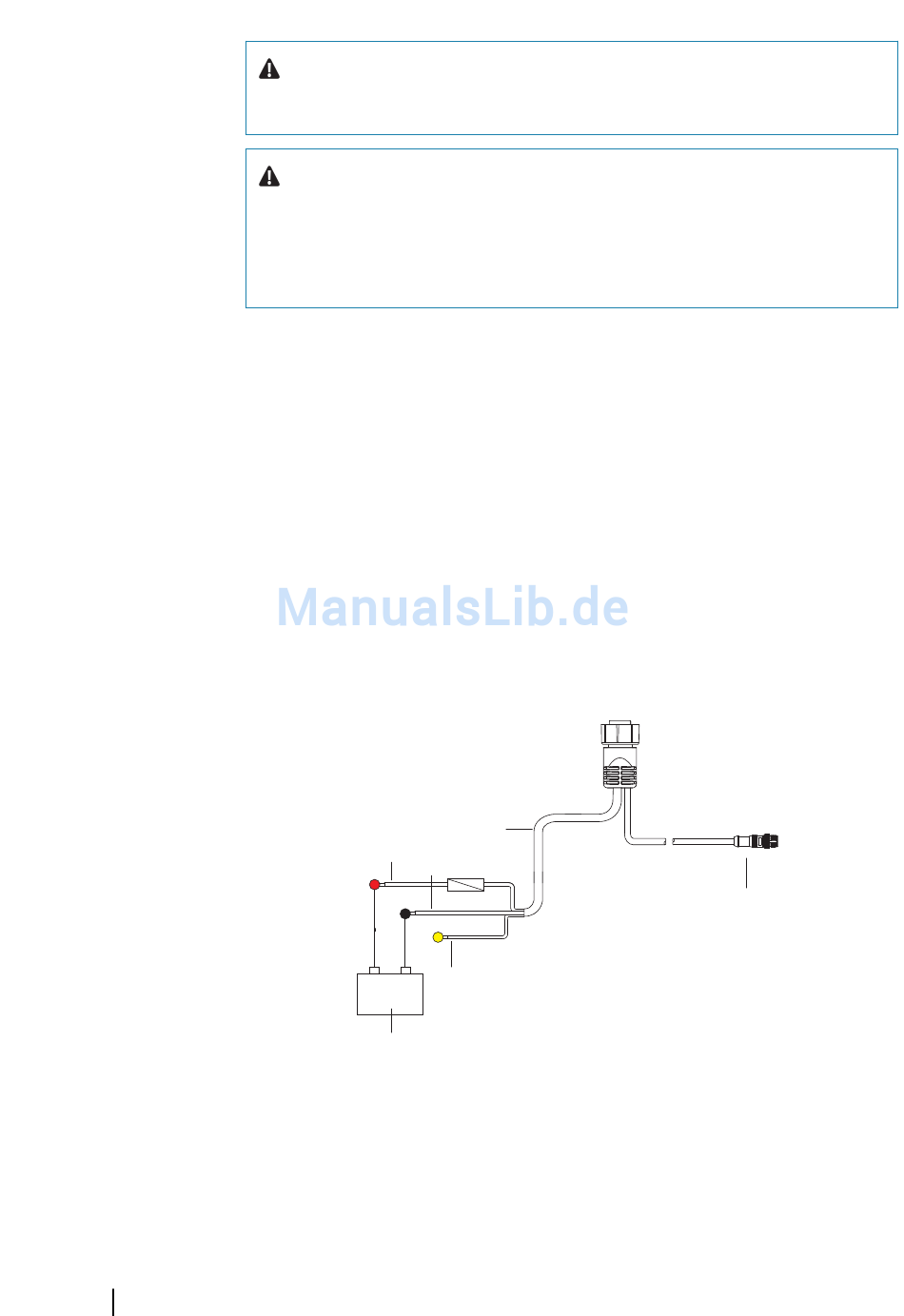

5-Zoll-Gerät – Stromanschluss
Das Gerät wird mit 12 V Gleichstrom betrieben. Es ist gegen
Verpolung sowie Unter- und Überspannung geschützt (für einen
bestimmten Zeitraum).
Aus dem Stecker des mitgelieferten Stromkabels gehen zwei
getrennte Kabel ab. Das dickere der beiden Kabel bietet die
folgenden Funktionen:
• Stromversorgung des Systems (rote und schwarze Kabel)
• Kontrolle des Leistungsstatus (gelbes Kabel)
2 3
+ _
5
1
Stromkabel
2
12-V-Gleichstrom-Pluskabel (rot) mit montierter
Sicherungshalterung
3
12-V-Gleichstrom-Minuskabel (schwarz)
