Bügelmontage; Montage Der Halterung Mit Schnelllösefunktion - Simrad GO XSE Installationshandbuch

18

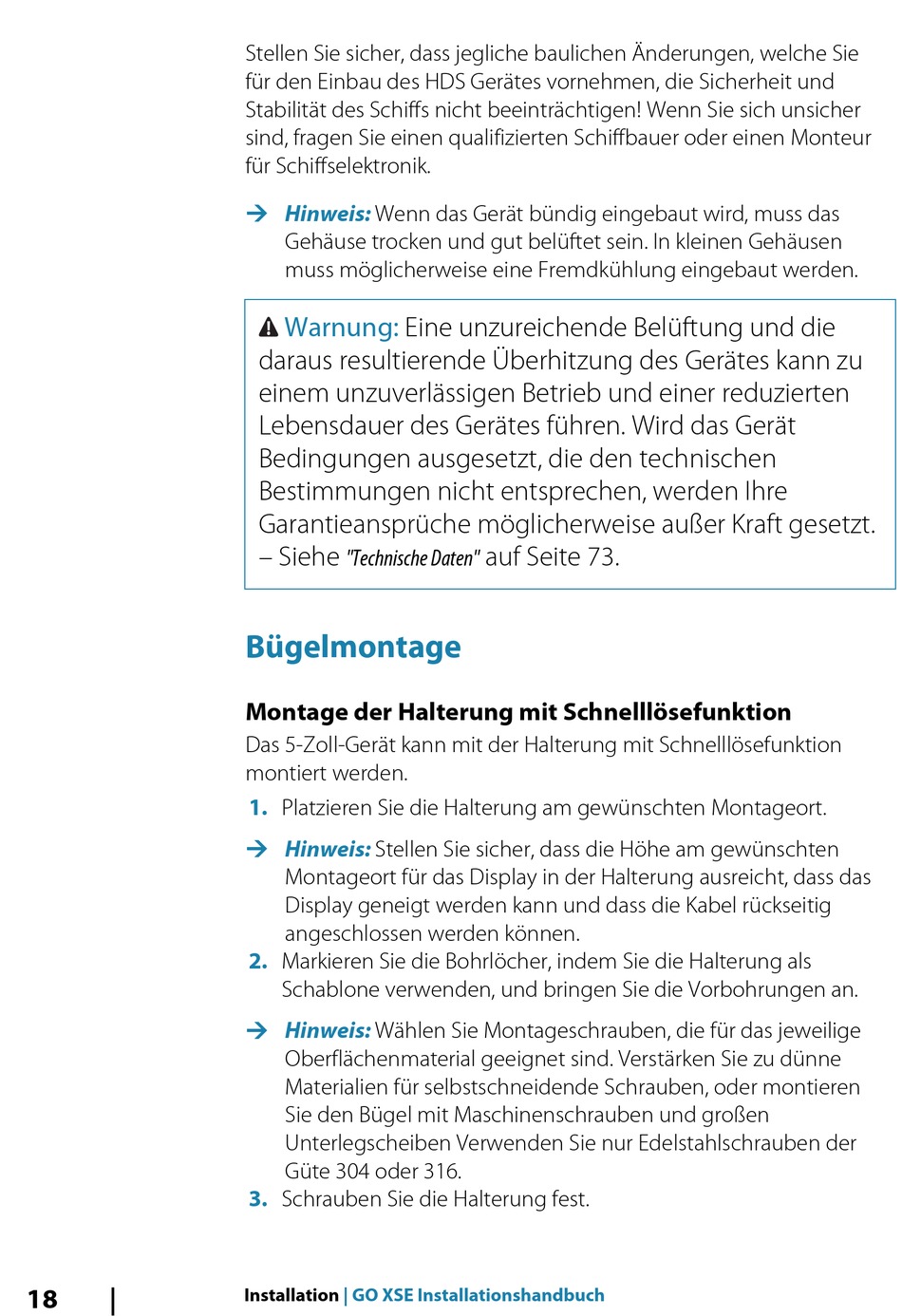

Stellen Sie sicher, dass jegliche baulichen Änderungen, welche Sie
für den Einbau des HDS Gerätes vornehmen, die Sicherheit und
Stabilität des Schiffs nicht beeinträchtigen! Wenn Sie sich unsicher
sind, fragen Sie einen qualifizierten Schiffbauer oder einen Monteur
für Schiffselektronik.
Ú Hinweis:
Wenn das Gerät bündig eingebaut wird, muss das
Gehäuse trocken und gut belüftet sein. In kleinen Gehäusen
muss möglicherweise eine Fremdkühlung eingebaut werden.
Warnung:
Eine unzureichende Belüftung und die
daraus resultierende Überhitzung des Gerätes kann zu
einem unzuverlässigen Betrieb und einer reduzierten
Lebensdauer des Gerätes führen. Wird das Gerät
Bedingungen ausgesetzt, die den technischen
Bestimmungen nicht entsprechen, werden Ihre
Garantieansprüche möglicherweise außer Kraft gesetzt.
– Siehe
"Technische Daten"
Bügelmontage
Montage der Halterung mit Schnelllösefunktion
Das 5-Zoll-Gerät kann mit der Halterung mit Schnelllösefunktion
montiert werden.
1.
Platzieren Sie die Halterung am gewünschten Montageort.
Ú Hinweis:
Stellen Sie sicher, dass die Höhe am gewünschten
Montageort für das Display in der Halterung ausreicht, dass das
Display geneigt werden kann und dass die Kabel rückseitig
angeschlossen werden können.
2.
Markieren Sie die Bohrlöcher, indem Sie die Halterung als
Schablone verwenden, und bringen Sie die Vorbohrungen an.
Ú Hinweis:
Wählen Sie Montageschrauben, die für das jeweilige
Oberflächenmaterial geeignet sind. Verstärken Sie zu dünne
Materialien für selbstschneidende Schrauben, oder montieren
Sie den Bügel mit Maschinenschrauben und großen
Unterlegscheiben Verwenden Sie nur Edelstahlschrauben der
Güte 304 oder 316.
3.
Schrauben Sie die Halterung fest.
Installation | GO XSE Installationshandbuch
auf Seite 73.
