Ethernet-Anschluss; Stromanschluss - Simrad S2009 Bedienungsanleitung

30
2
HDMI (nur für S2016 verfügbar)
3
NMEA 2000, 5-polig
4
Netz, 4-polig
5
NMEA 0183, 8-polig
6
ECHO, 7-polig

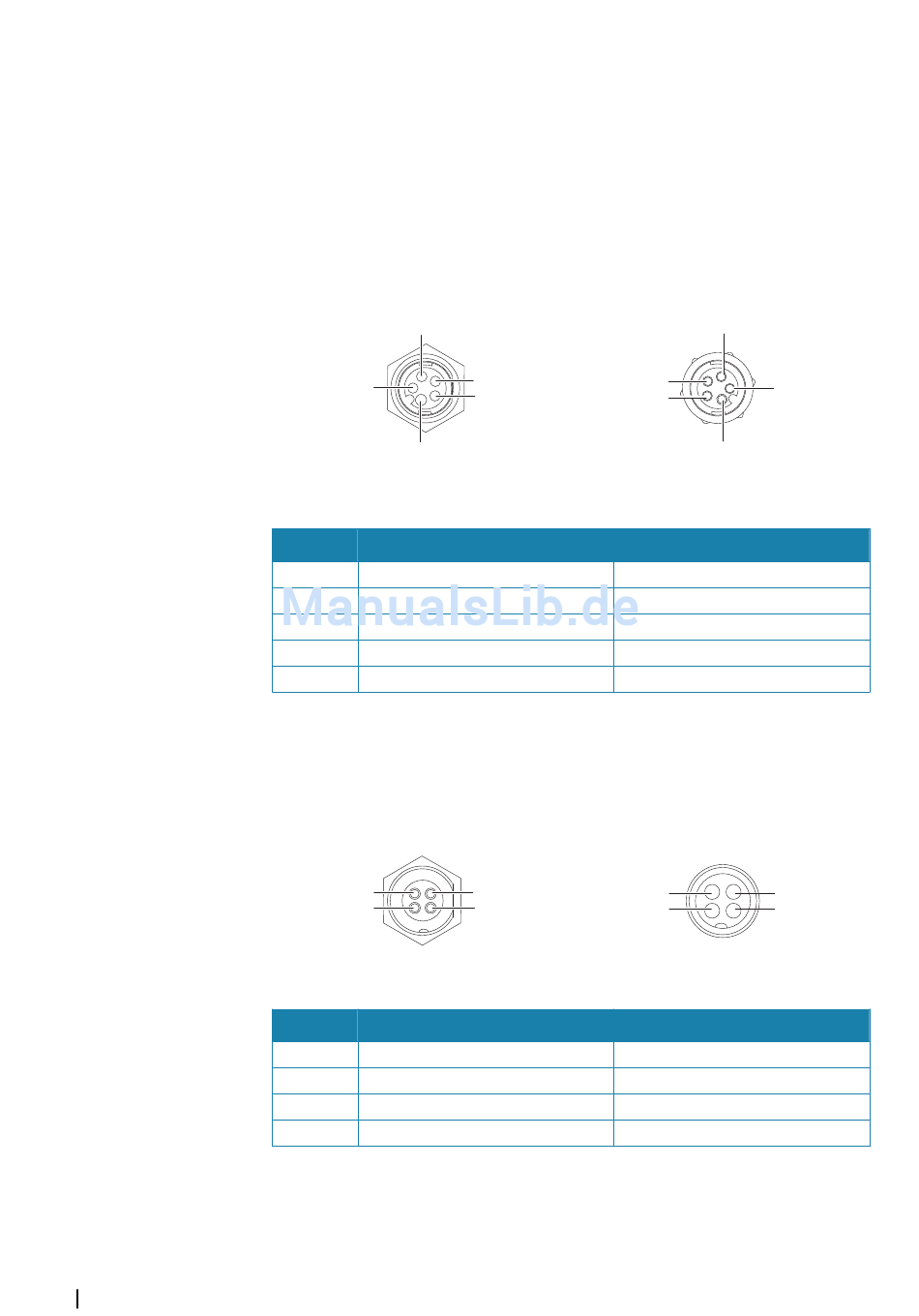

Ethernet-Anschluss

Das Gerät ist mit einem Ethernet-Anschluss ausgestattet, über den Sie es mit dem 5-poligen
Ethernet-Stecker mit Ihrem Netzwerk verbinden können.
4
5
1
Gerätebuchse
Taste Aufgabe
1 Senden TX+ positiv
2 Senden TX- negativ
3 Empfangen RX+ positiv
4 Empfangen RX- negativ
5 Abschirmung

Stromanschluss

Das Gerät ist für den Anschluss an eine 12- oder eine 24-Volt-Gleichspannungsanlage
konzipiert. Es ist gegen Verpolung sowie Unter- und Überspannung geschützt (für einen
bestimmten Zeitraum). Das Pluskabel sollte mit einer Sicherung gesichert werden; 2 A für das
9-Zoll- und 5 A für das 16-Zoll-Modell.
1
2
Gerätestecker
Taste Aufgabe
1
- 12/24 V (DC)
2
Externer Alarm
3
Stromkontrolle
4
+12/24 V (DC)
Anschluss für die Stromversorgung
Über die gelbe Ader im Stromkabel wird das Gerät bei vorhandener Stromzufuhr
eingeschaltet.
Installation | S2009-2016 Fish Finder Bedienungsanleitung
3
2
Farbe
Blau/Weiß
Blau
Orange/Weiß
Orange
Blanker Draht
4
3
Farbe
Schwarz
Blau
Gelb
Rot
4
3
5
2
1
Kabelstecker
1
4
2
3
Kabelbuchse
