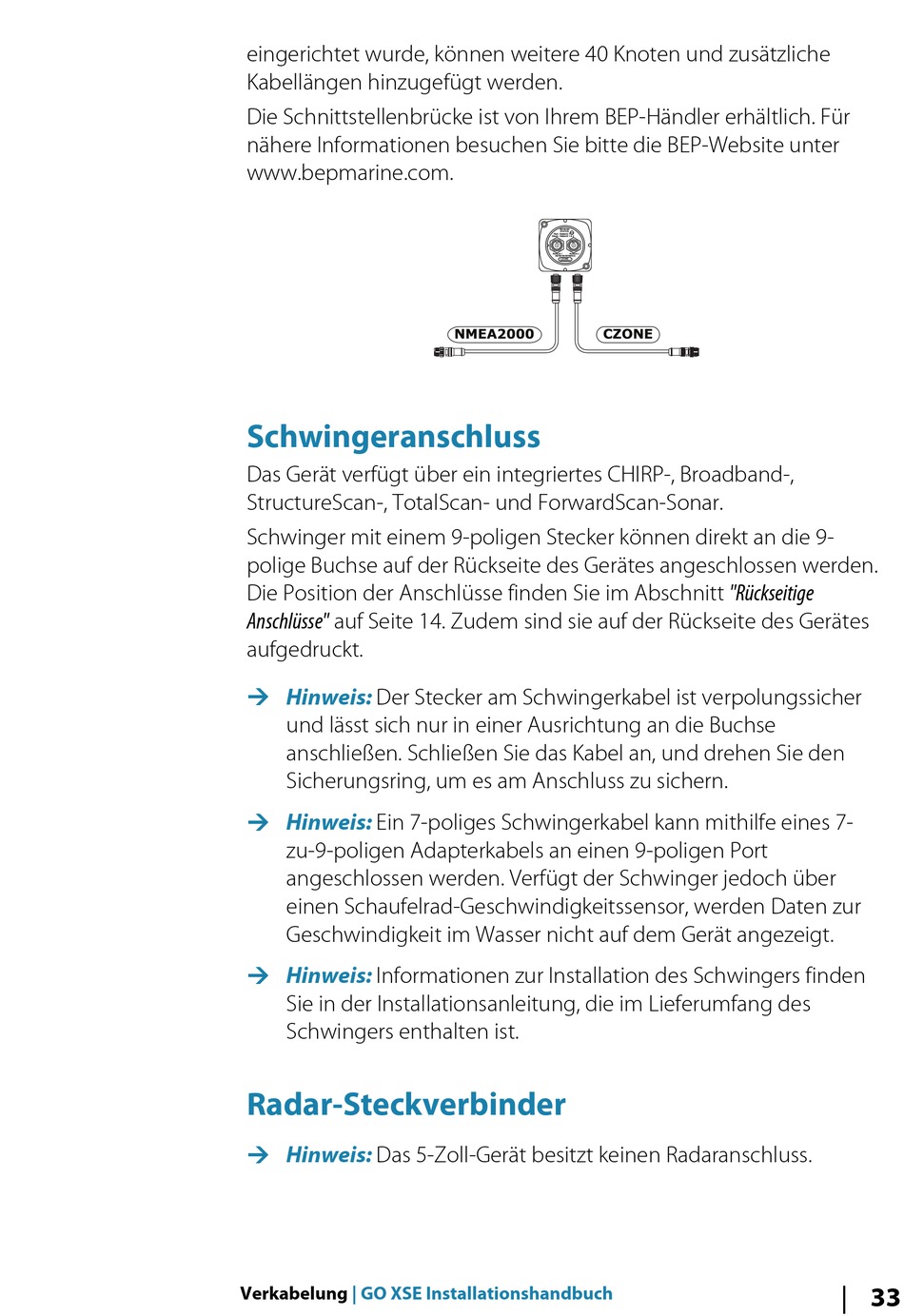

eingerichtet wurde, können weitere 40 Knoten und zusätzliche
Kabellängen hinzugefügt werden.
Die Schnittstellenbrücke ist von Ihrem BEP-Händler erhältlich. Für
nähere Informationen besuchen Sie bitte die BEP-Website unter
www.bepmarine.com.

Schwingeranschluss

Das Gerät verfügt über ein integriertes CHIRP-, Broadband-,
StructureScan-, TotalScan- und ForwardScan-Sonar.
Schwinger mit einem 9-poligen Stecker können direkt an die 9-
polige Buchse auf der Rückseite des Gerätes angeschlossen werden.
Die Position der Anschlüsse finden Sie im Abschnitt "Rückseitige
Anschlüsse" auf Seite 14. Zudem sind sie auf der Rückseite des Gerätes
aufgedruckt.
Ú Hinweis:
Der Stecker am Schwingerkabel ist verpolungssicher
und lässt sich nur in einer Ausrichtung an die Buchse
anschließen. Schließen Sie das Kabel an, und drehen Sie den
Sicherungsring, um es am Anschluss zu sichern.
Ú Hinweis:
Ein 7-poliges Schwingerkabel kann mithilfe eines 7-
zu-9-poligen Adapterkabels an einen 9-poligen Port
angeschlossen werden. Verfügt der Schwinger jedoch über
einen Schaufelrad-Geschwindigkeitssensor, werden Daten zur
Geschwindigkeit im Wasser nicht auf dem Gerät angezeigt.
Ú Hinweis:
Informationen zur Installation des Schwingers finden
Sie in der Installationsanleitung, die im Lieferumfang des
Schwingers enthalten ist.

Radar-Steckverbinder

Ú Hinweis:
Das 5-Zoll-Gerät besitzt keinen Radaranschluss.
Verkabelung | GO XSE Installationshandbuch
NETWORK
Network 1 Network 2
NETWORK INTERFACE
CZONE
NMEA2000 CZONE
33
