4
Kabel zur Leistungskontrolle (gelb)
5
12-V-DC-Stromversorgung des Schiffes
6
NMEA 2000-Kabel und -Steckverbinder
Schließen Sie das rote Kabel mit einer 3-A-Sicherung an (+) DC an.
Schließen Sie das schwarze Kabel an (-) DC an.
Das Modul kann über die Ein-/Ausschalttaste vorne am Gehäuse
ein- und ausgeschaltet werden.

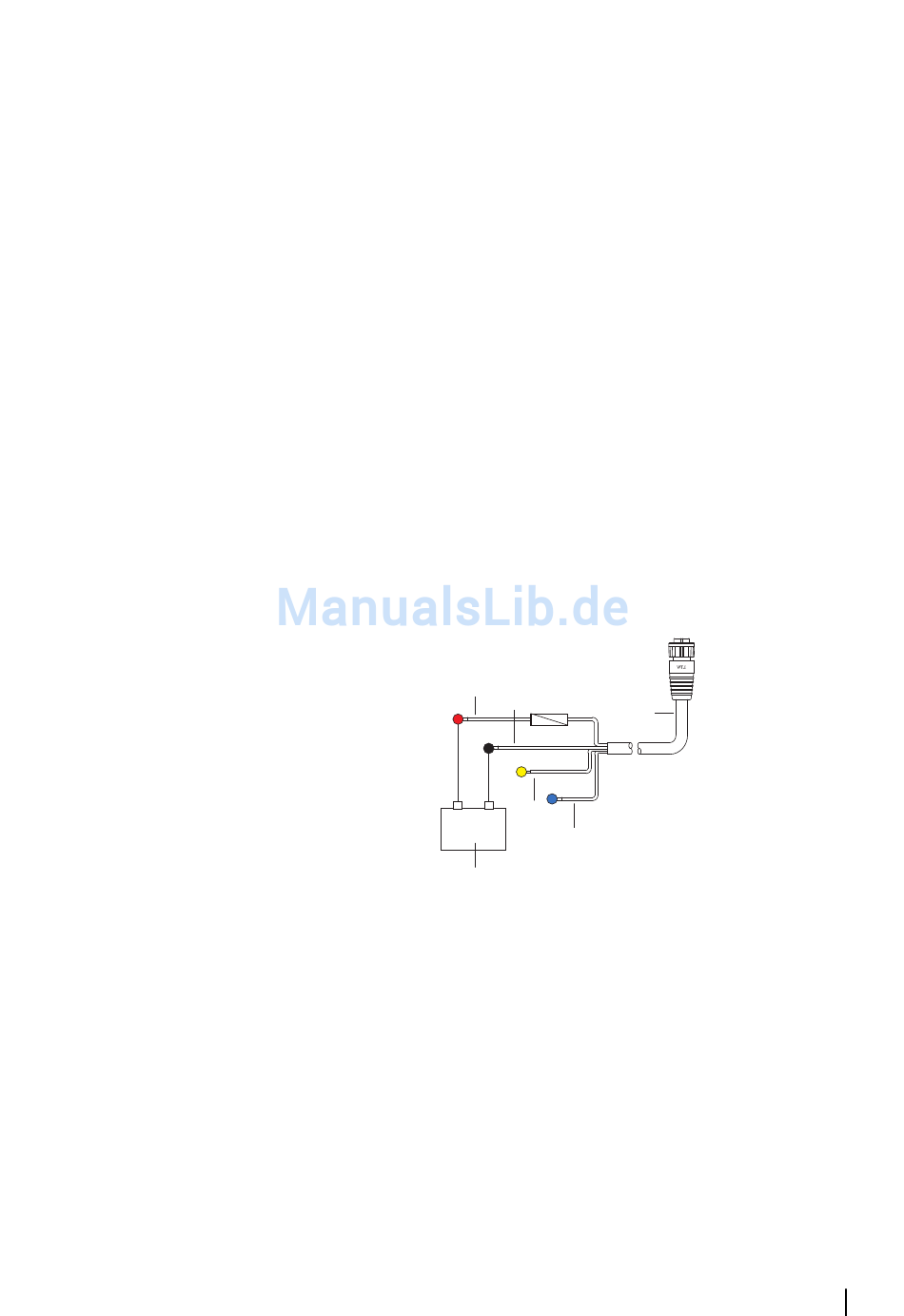

7-Zoll-, 9-Zoll- und 12-Zoll-Gerät – Stromanschluss
Die Geräte werden mit 12 V Gleichstrom versorgt. Sie sind gegen
Verpolung sowie Unter- und Überspannung geschützt (für einen
bestimmten Zeitraum).
Das mitgelieferte Stromkabel besteht aus vier Elementen, die
folgende Funktionen haben:
• Stromversorgung des Systems (rote und schwarze Kabel)
• Kontrolle des Leistungsstatus (gelbes Kabel)
• Anschluss an einen externen Alarm (blaues Kabel)
1
Stromkabel
2
12-V-Pluskabel (rot) mit montierter Sicherungshalterung
3
12-V-Minuskabel (schwarz)
4
Kabel zur Leistungskontrolle (gelb)
5
Alarmkabel (blau)
6
12-V-DC-Stromversorgung des Schiffes
Schließen Sie das rote Kabel mit einer 3-A-Sicherung an (+) DC an.
Verkabelung | GO XSE Installationshandbuch
2 3
+ _
4
5
6
1
