Externer Alarm - Simrad GO XSE Installationshandbuch

28
1
Netzkabel-Anschluss zum Gerät
2
Pluskabel (rot)
3
Masseleiter (schwarz)
4
Stromsteuerungsader (gelb)
5
Alarmader (blau)
6
Zündschalter

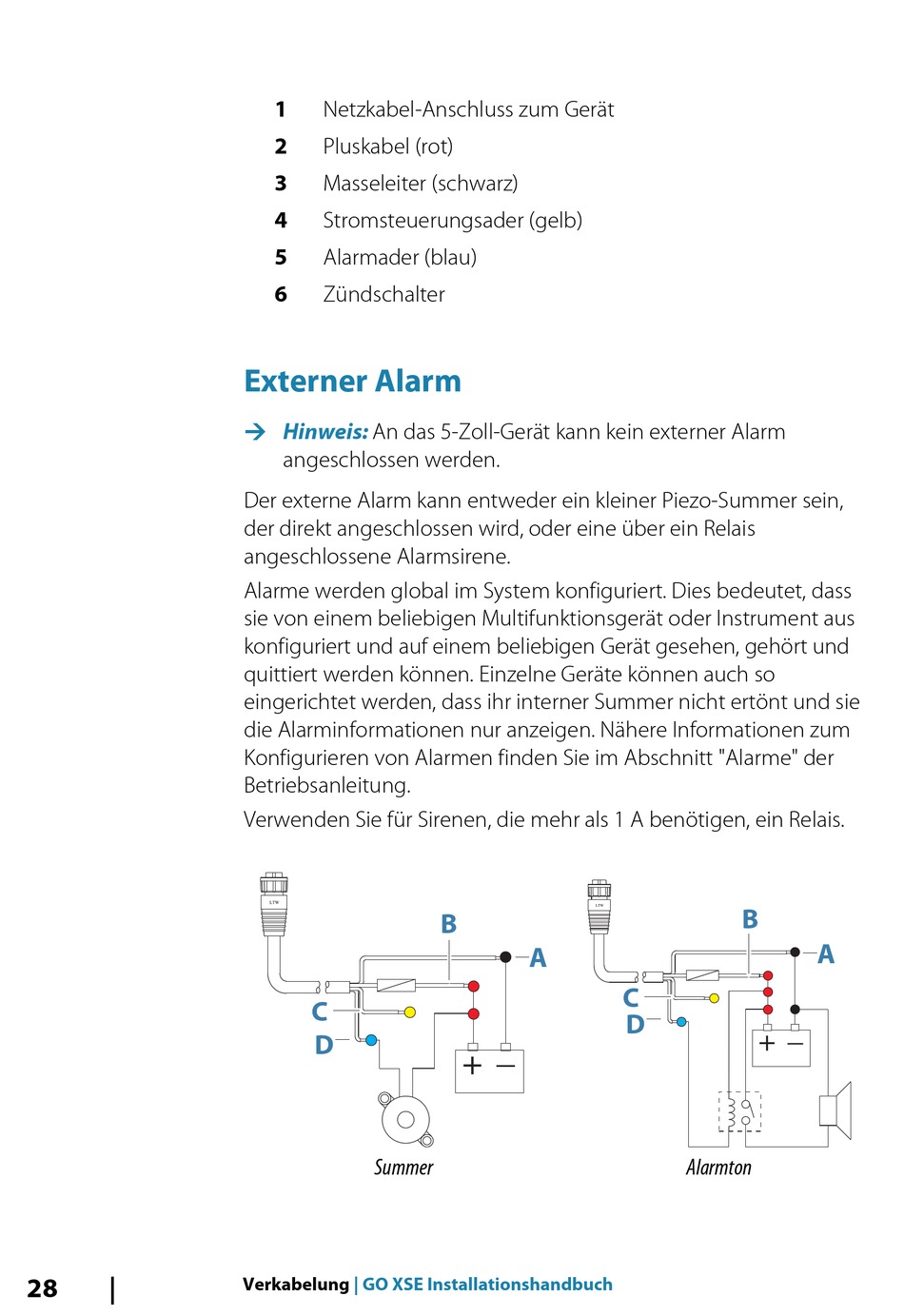

Externer Alarm

Ú Hinweis:
An das 5-Zoll-Gerät kann kein externer Alarm
angeschlossen werden.
Der externe Alarm kann entweder ein kleiner Piezo-Summer sein,
der direkt angeschlossen wird, oder eine über ein Relais
angeschlossene Alarmsirene.
Alarme werden global im System konfiguriert. Dies bedeutet, dass
sie von einem beliebigen Multifunktionsgerät oder Instrument aus
konfiguriert und auf einem beliebigen Gerät gesehen, gehört und
quittiert werden können. Einzelne Geräte können auch so
eingerichtet werden, dass ihr interner Summer nicht ertönt und sie
die Alarminformationen nur anzeigen. Nähere Informationen zum
Konfigurieren von Alarmen finden Sie im Abschnitt "Alarme" der
Betriebsanleitung.
Verwenden Sie für Sirenen, die mehr als 1 A benötigen, ein Relais.
C
D
Summer
Verkabelung | GO XSE Installationshandbuch
B
A
+ _
B
C
D
+ _
Alarmton
A
