CCR3 Controller

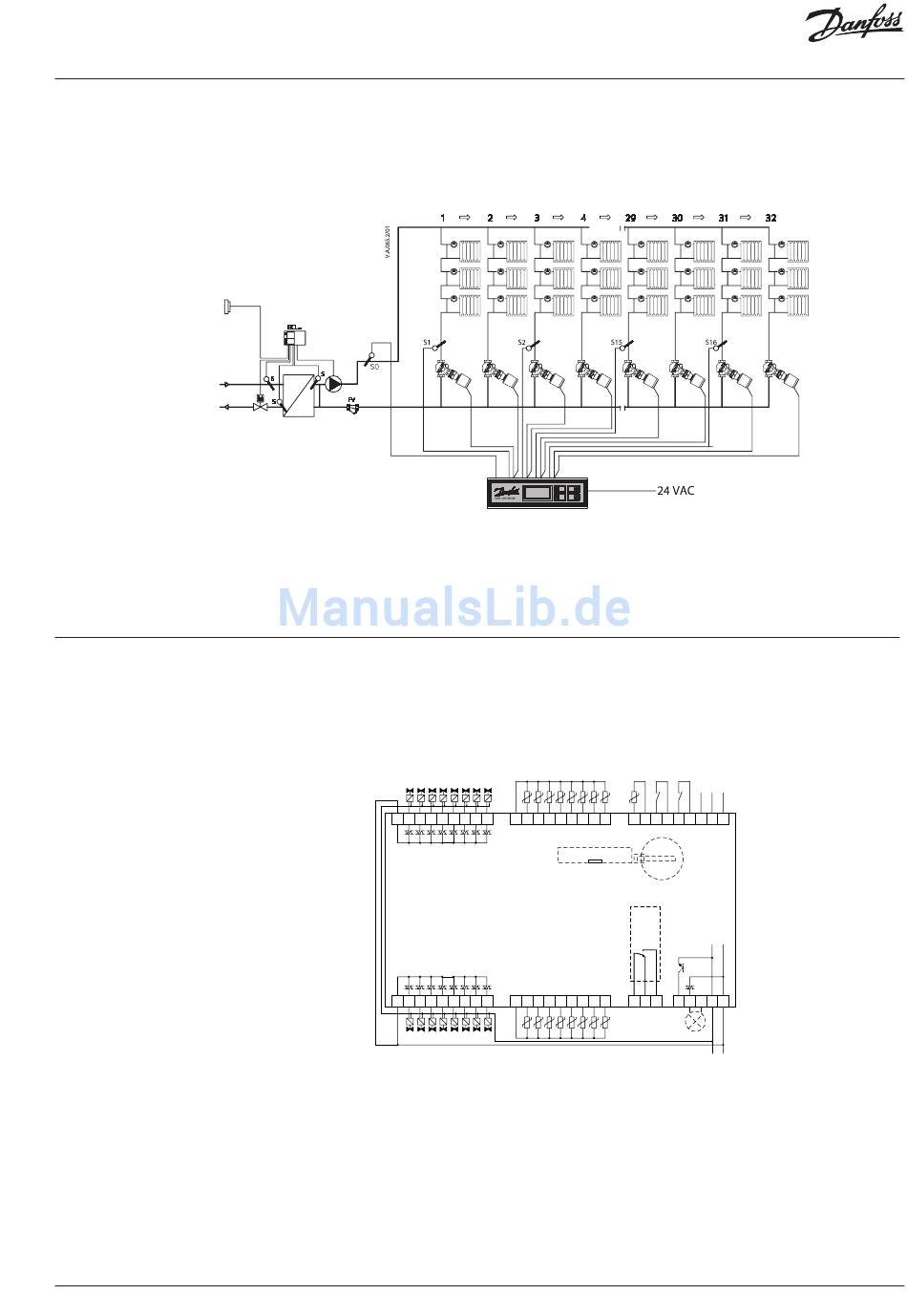

Fig. 4 CCR3 Controller: scheme with 32 risers
Abb. 4 Regler CCR3: System mit 32 Strängen
4 pav. CCR3 reguliatorius: 32 stovų schema
4. att. Regulators CCR3: shēma ar 32 stāvvadiem
Rys. 4. Sterownik CCR3: schemat z 32 pionami
Рис. 4. Контроллер CCR3: схема с 32 стояками
Fig. 5 Wiring
Abb. 5 Verdrahtung
5 pav. Sujungimas
5. att. Vadojums
Rys. 5. Schemat elektryczny
Рис. 5. Схема электрических соединений
VI.D3.A3.02
outlet: actuators 1-8 temperature sensors
Triac output S1-S8
Ausgang: Stellantriebe 1–8
Temperaturfühler
Triac-Ausgang
S1–S8
temperatūros jutikliai
išėjimas: 1–8 pavaros
TRIAC išėjimas S1–S8
izeja: 1.–8. izpildmehānisms temperatūras sensori
TRIAC izvade S1–S8
Napędy TWA-Z piony: 1–8 Czujniki temperatury
Wyjścia triakowe S1–S8
выход: приводы 1-8 температурные датчики
Триак-выход S1-S8
C V1 V2 V3 V4 V5 V6 V7 V8 M S1 S2 S3 S4 S5 S6 S7 S8
CCR3
CONTROLLER
C V9 V10 V11 V12 V13 V14 V15 V16 M S9 S10 S11 S12 S13 S14 S15 S16
outlet: actuators 9-16 temperature sensors
Triac output S9-S16
Ausgang: Stellantriebe 9–16 Temperaturfühler
Triac-Ausgang S9–S16
išėjimas: 9–16 pavaros temperatūros jutikliai
TRIAC išėjimas S9–S16
izeja: 9.–16. izpildmehānisms temperatūras sensori
TRIAC izvade S9–S16
wyjście: siłowniki 9–16 Czujniki temperatury
Wyjścia triakowe S9–S16
выход: приводы 9-16 температурные датчики
Триак-выход S9-S16
temp. Free RS 485
sensor contacts / Fbus
S0 Input ModBus do BMS
Temp.- Potentialfreie
RS 485
fühler Kontakte/
F-Bus
S0 Eingang
ModBus zum BMS
temp. Laisvos
RS 485
jutiklis jungtys /
„Fbus"
S0 įvestis
„ModBus" į BMS
temp. Brīvie
RS 485
sensors kontakti/
FBus
S0 ievade
ModBus un BMS
czujnik Styki
RS 485
temp. beznapięciowe/
Fbus
S0 wejście
ModBus do systemu BMS
темп. Свободные RS 485
датчик контакты / Fbus
S0 вход шина ModBus
выполнить BMS
S0 M B1 M B2 M M A B
C NC NO T1 T2 0V 0V 24V
ALARM
Supplay
voltage 24 VAC
Versorgungsspannung 24 V AC
Maitinimo
įtampa 24 V
kintamoji srovė
Barošanas
spriegums: 24 V
maiņstrāva
Napięcie
zasilania 24 V AC
Напряжение
питания 24 В
пер. тока
© Danfoss |2016.10 | 3
