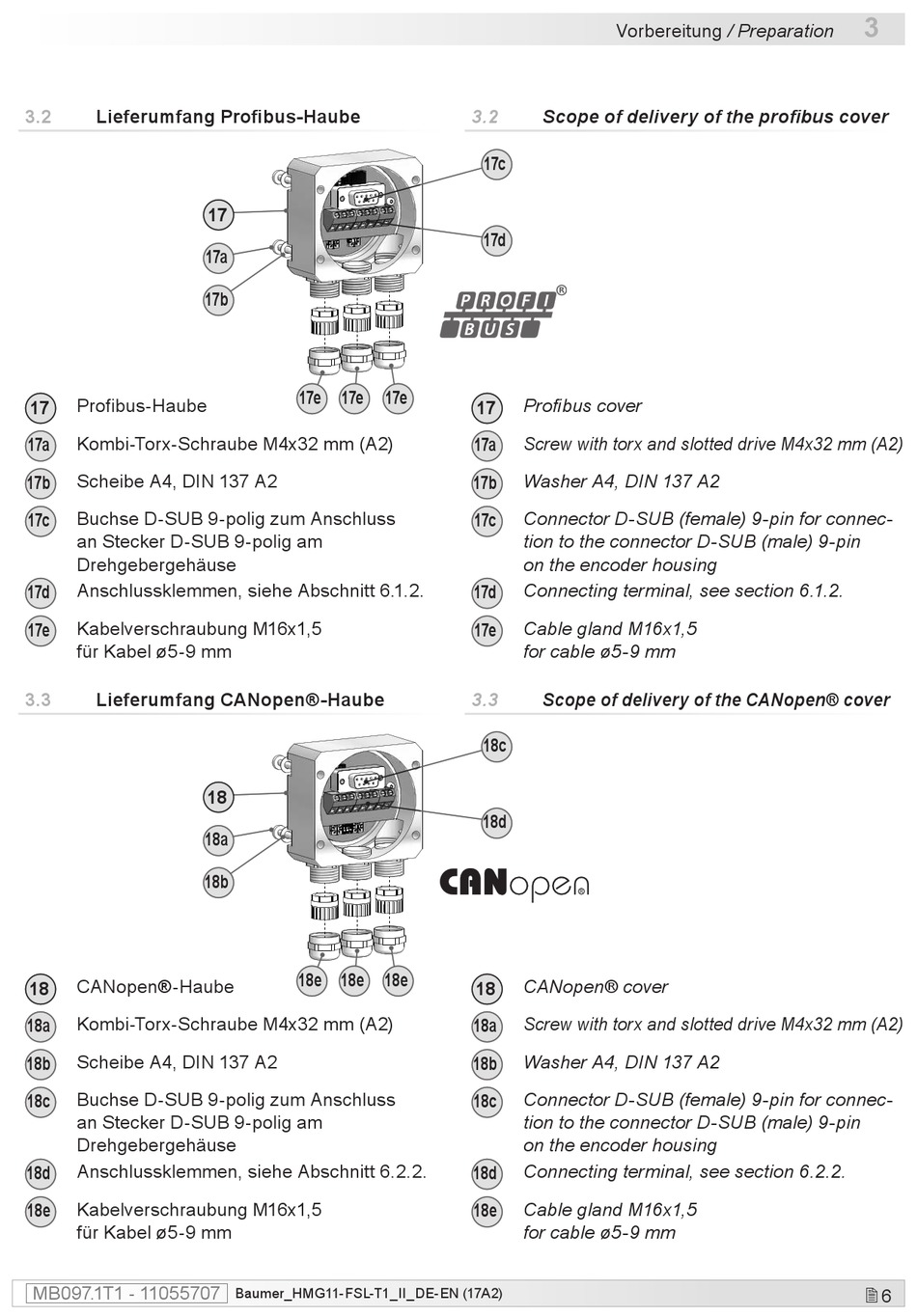

3.2
Lieferumfang Profibus-Haube
Profibus-Haube
17
Kombi-Torx-Schraube M4x32 mm (A2)
17a
Scheibe A4, DIN 137 A2
17b
Buchse D-SUB 9-polig zum Anschluss
17c
an Stecker D-SUB 9-polig am
Drehgebergehäuse
Anschlussklemmen, siehe Abschnitt 6.1.2.
17d
Kabelverschraubung M16x1,5
17e
für Kabel ø5-9 mm
3.3
Lieferumfang CANopen®-Haube
CANopen®-Haube
18
Kombi-Torx-Schraube M4x32 mm (A2)
18a
Scheibe A4, DIN 137 A2
18b
Buchse D-SUB 9-polig zum Anschluss
18c
an Stecker D-SUB 9-polig am
Drehgebergehäuse
Anschlussklemmen, siehe Abschnitt 6.2.2.
18d
Kabelverschraubung M16x1,5
18e
für Kabel ø5-9 mm
MB097.1T1 - 11055707
17
17a
17b
17e
17e
18
18a
18b
18e
18e
Baumer_HMG11-FSL-T1_II_DE-EN (17A2)
3.2
Scope of delivery of the profibus cover
17c
17d
17e
Profibus cover
17
Screw with torx and slotted drive M4x32 mm (A2)
17a
Washer A4, DIN 137 A2
17b
Connector D-SUB (female) 9-pin for connec-
17c
tion to the connector D-SUB (male) 9-pin
on the encoder housing
Connecting terminal, see section 6.1.2.
17d
Cable gland M16x1,5
17e
for cable ø5-9 mm
3.3
Scope of delivery of the CANopen® cover
18c
18d
18e
CANopen® cover
18
Screw with torx and slotted drive M4x32 mm (A2)
18a
Washer A4, DIN 137 A2
18b
Connector D-SUB (female) 9-pin for connec-
18c
tion to the connector D-SUB (male) 9-pin
on the encoder housing
Connecting terminal, see section 6.2.2.
18d
Cable gland M16x1,5
18e
for cable ø5-9 mm
Vorbereitung / Preparation
3
6
