3

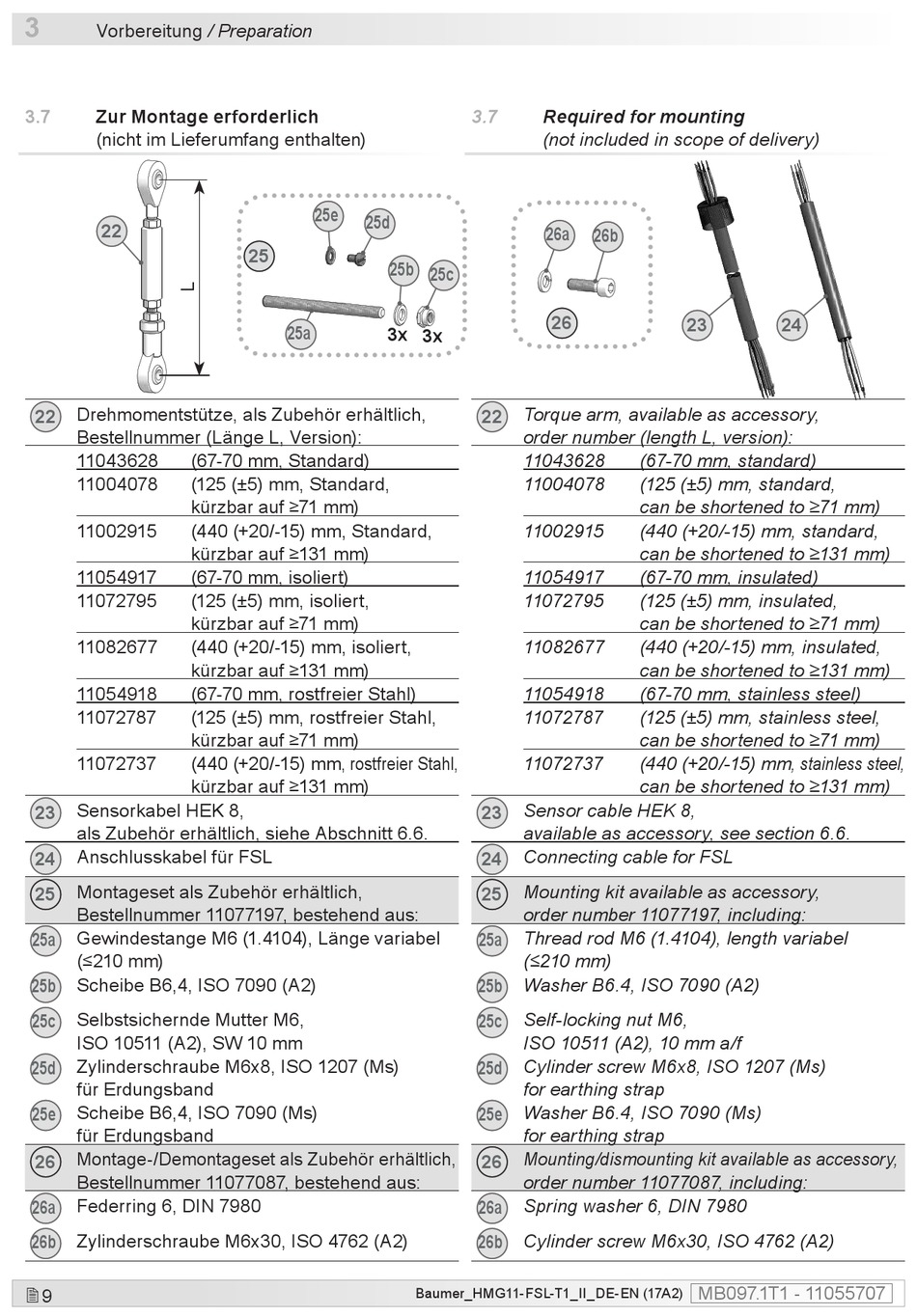

Vorbereitung / Preparation
3.7
Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
22
Drehmomentstütze, als Zubehör erhältlich,
22
Bestellnummer (Länge L, Version):
11043628
(67-70 mm, Standard)
11004078
(125 (±5) mm, Standard,
kürzbar auf ≥71 mm)
11002915
(440 (+20/-15) mm, Standard,
kürzbar auf ≥131 mm)
11054917
(67-70 mm, isoliert)
11072795
(125 (±5) mm, isoliert,
kürzbar auf ≥71 mm)
11082677
(440 (+20/-15) mm, isoliert,
kürzbar auf ≥131 mm)
11054918
(67-70 mm, rostfreier Stahl)
11072787
(125 (±5) mm, rostfreier Stahl,
kürzbar auf ≥71 mm)
11072737
(440 (+20/-15) mm, rostfreier Stahl,
kürzbar auf ≥131 mm)
Sensorkabel HEK 8,
23
als Zubehör erhältlich, siehe Abschnitt 6.6.
Anschlusskabel für FSL
24
Montageset als Zubehör erhältlich,
25
Bestellnummer 11077197, bestehend aus:
Gewindestange M6 (1.4104), Länge variabel
25a
(≤210 mm)
Scheibe B6,4, ISO 7090 (A2)
25b
Selbstsichernde Mutter M6,
25c
ISO 10511 (A2), SW 10 mm
Zylinderschraube M6x8, ISO 1207 (Ms)
25d
für Erdungsband
Scheibe B6,4, ISO 7090 (Ms)
25e
für Erdungsband
Montage-/Demontageset als Zubehör erhältlich,
26
Bestellnummer 11077087, bestehend aus:
Federring 6, DIN 7980
26a
Zylinderschraube M6x30, ISO 4762 (A2)
26b
9
25e
25d
25
25b 25c
25a
3x 3x
Baumer_HMG11-FSL-T1_II_DE-EN (17A2)
3.7
Required for mounting
(not included in scope of delivery)
26a
26b
26
Torque arm, available as accessory,
22
order number (length L, version):
11043628
(67-70 mm, standard)
11004078
(125 (±5) mm, standard,
can be shortened to ≥71 mm)
11002915
(440 (+20/-15) mm, standard,
can be shortened to ≥131 mm)
11054917
(67-70 mm, insulated)
11072795
(125 (±5) mm, insulated,
can be shortened to ≥71 mm)
11082677
(440 (+20/-15) mm, insulated,
can be shortened to ≥131 mm)
11054918
(67-70 mm, stainless steel)
11072787
(125 (±5) mm, stainless steel,
can be shortened to ≥71 mm)
11072737
(440 (+20/-15) mm, stainless steel,
can be shortened to ≥131 mm)
Sensor cable HEK 8,
23
available as accessory, see section 6.6.
Connecting cable for FSL
24
Mounting kit available as accessory,
25
order number 11077197, including:
Thread rod M6 (1.4104), length variabel
25a
(≤210 mm)
25b
Washer B6.4, ISO 7090 (A2)
Self-locking nut M6,
25c
ISO 10511 (A2), 10 mm a/f
Cylinder screw M6x8, ISO 1207 (Ms)
25d
for earthing strap
Washer B6.4, ISO 7090 (Ms)
25e
for earthing strap
Mounting/dismounting kit available as accessory,
26
order number 11077087, including:
Spring washer 6, DIN 7980
26a
Cylinder screw M6x30, ISO 4762 (A2)
26b
23
24
MB097.1T1 - 11055707
