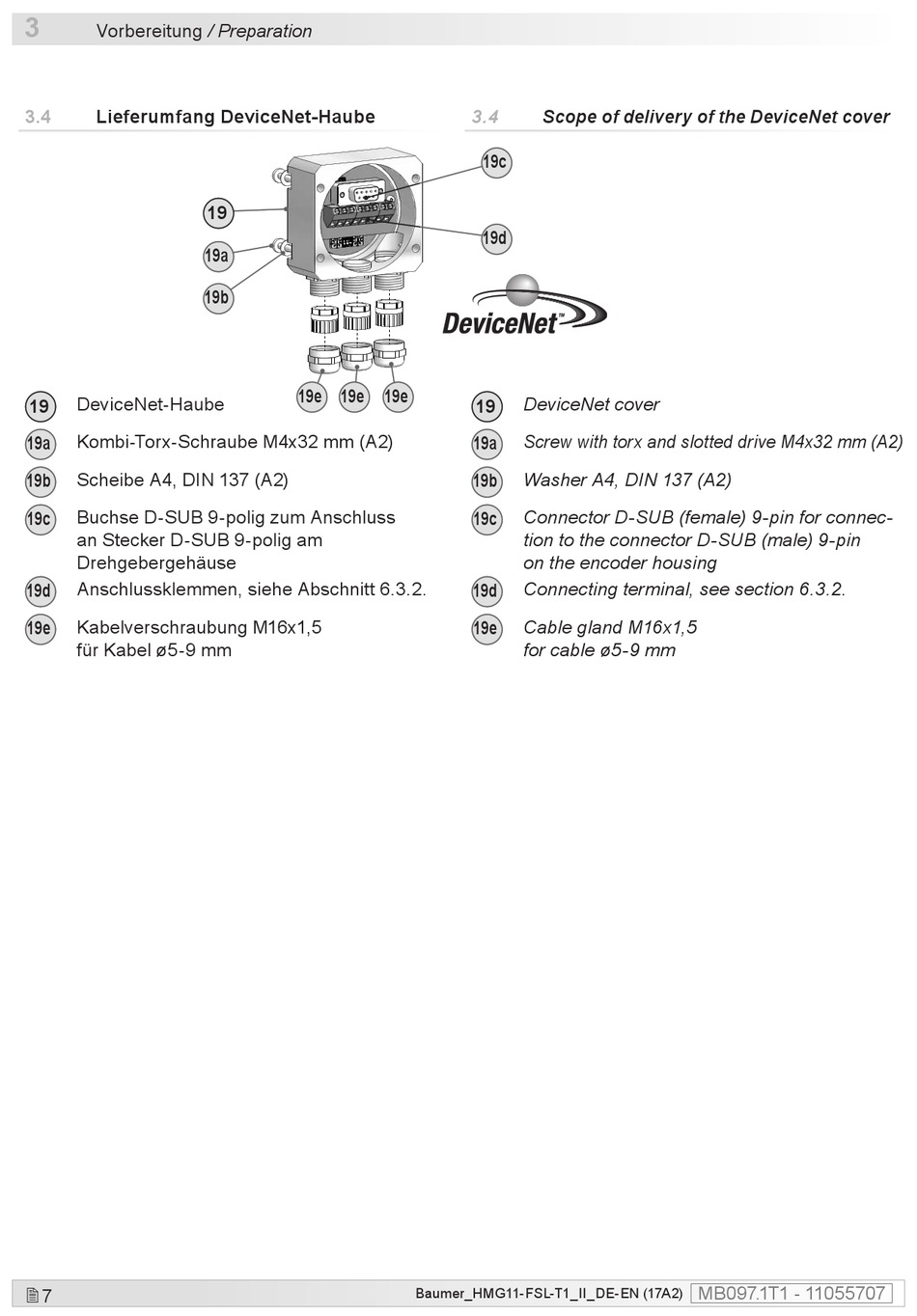

Vorbereitung / Preparation
3.4
Lieferumfang DeviceNet-Haube
DeviceNet-Haube
19
Kombi-Torx-Schraube M4x32 mm (A2)
19a
Scheibe A4, DIN 137 (A2)
19b
Buchse D-SUB 9-polig zum Anschluss
19c
an Stecker D-SUB 9-polig am
Drehgebergehäuse
Anschlussklemmen, siehe Abschnitt 6.3.2.
19d
Kabelverschraubung M16x1,5
19e
für Kabel ø5-9 mm
7
19
19a
19b
19e 19e
3.4
Scope of delivery of the DeviceNet cover
19c
19d
19e
DeviceNet cover
19
Screw with torx and slotted drive M4x32 mm (A2)
19a
Washer A4, DIN 137 (A2)
19b
Connector D-SUB (female) 9-pin for connec-
19c
tion to the connector D-SUB (male) 9-pin
on the encoder housing
19d
Connecting terminal, see section 6.3.2.
Cable gland M16x1,5
19e
for cable ø5-9 mm
Baumer_HMG11-FSL-T1_II_DE-EN (17A2)
MB097.1T1 - 11055707
