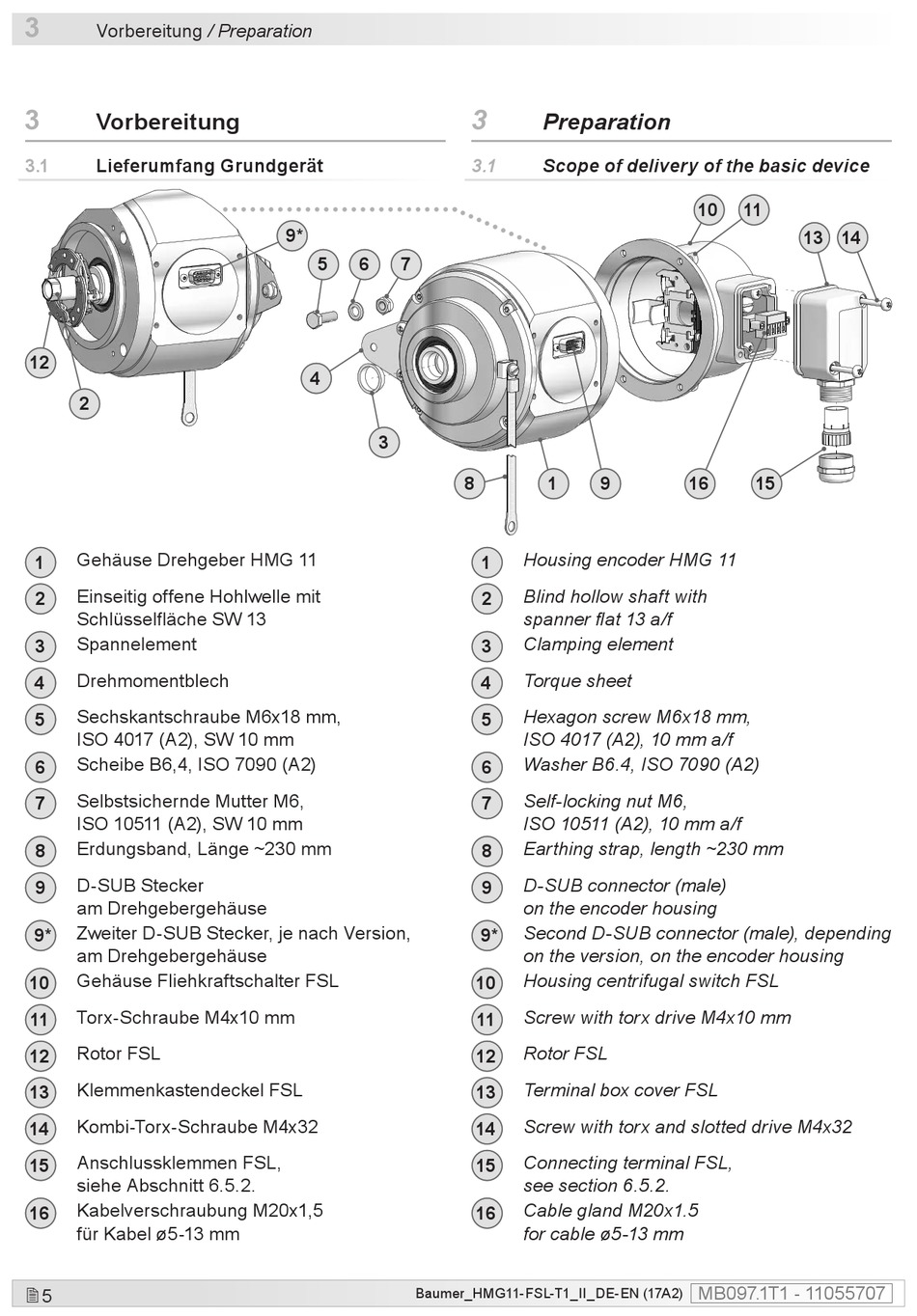

Vorbereitung / Preparation
3
Vorbereitung
3.1
Lieferumfang Grundgerät
12
2
Gehäuse Drehgeber HMG 11
1
Einseitig offene Hohlwelle mit
2
Schlüsselfläche SW 13
Spannelement
3
Drehmomentblech
4
Sechskantschraube M6x18 mm,
5
ISO 4017 (A2), SW 10 mm
Scheibe B6,4, ISO 7090 (A2)
6
Selbstsichernde Mutter M6,
7
ISO 10511 (A2), SW 10 mm
Erdungsband, Länge ~230 mm
8
D-SUB Stecker
9
am Drehgebergehäuse
Zweiter D-SUB Stecker, je nach Version,
9*
am Drehgebergehäuse
Gehäuse Fliehkraftschalter FSL
10
Torx-Schraube M4x10 mm
11
Rotor FSL
12
Klemmenkastendeckel FSL
13
Kombi-Torx-Schraube M4x32
14
Anschlussklemmen FSL,
15
siehe Abschnitt 6.5.2.
Kabelverschraubung M20x1,5
16
für Kabel ø5-13 mm
5
9*
5
6
7
4
3
Baumer_HMG11-FSL-T1_II_DE-EN (17A2)
3
Preparation
3.1
Scope of delivery of the basic device
8
1
9
Housing encoder HMG 11
1
Blind hollow shaft with
2
spanner flat 13 a/f
Clamping element
3
Torque sheet
4
Hexagon screw M6x18 mm,
5
ISO 4017 (A2), 10 mm a/f
Washer B6.4, ISO 7090 (A2)
6
Self-locking nut M6,
7
ISO 10511 (A2), 10 mm a/f
Earthing strap, length ~230 mm
8
D-SUB connector (male)
9
on the encoder housing
Second D-SUB connector (male), depending
9*
on the version, on the encoder housing
Housing centrifugal switch FSL
10
Screw with torx drive M4x10 mm
11
Rotor FSL
12
Terminal box cover FSL
13
Screw with torx and slotted drive M4x32
14
Connecting terminal FSL,
15
see section 6.5.2.
Cable gland M20x1.5
16
for cable ø5-13 mm
10
11
13 14
16
15
