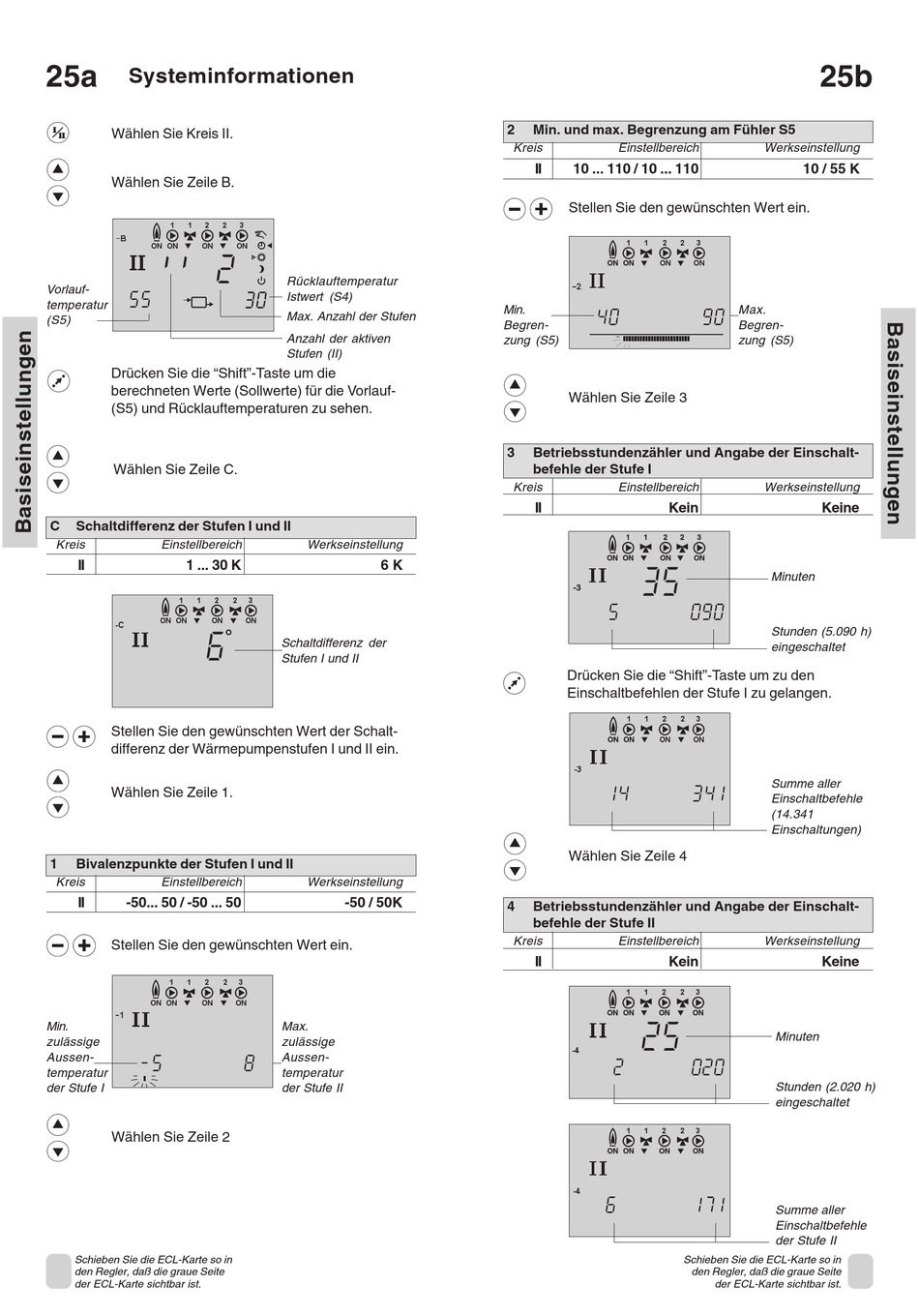

25a

Systeminformationen

Wählen Sie Kreis II.
Wählen Sie Zeile B.
1 1 2
B
ON ON ON
II 2
Vorlauf-
5 5
temperatur
(S5)
Drücken Sie die "Shift"-Taste um die
berechneten Werte (Sollwerte) für die Vorlauf-
(S5) und Rücklauftemperaturen zu sehen.
Wählen Sie Zeile C.
C Schaltdifferenz der Stufen I und II
Kreis Einstellbereich
II 1 ... 30 K
2
1 1
ON ON ON
-C
6
Stellen Sie den gewünschten Wert der Schalt-
differenz der Wärmepumpenstufen I und II ein.
Wählen Sie Zeile 1.
1 Bivalenzpunkte der Stufen I und II
Kreis Einstellbereich
II -50... 50 / -50 ... 50
Stellen Sie den gewünschten Wert ein.
1 1 2
ON ON ON
1
Min.
zulässige
Aussen-
-5
temperatur
der Stufe I
Wählen Sie Zeile 2
Schieben Sie die ECL-Karte so in
den Regler, daß die graue Seite
der ECL-Karte sichtbar ist.
2 3
ON
Rücklauftemperatur
Istwert (S4)
Max. Anzahl der Stufen
Anzahl der aktiven
Stufen (II)
Werkseinstellung
6 K
2 3
ON
Schaltdifferenz der
Stufen I und II
Werkseinstellung
-50 / 50K
2 3
ON
Max.
zulässige
Aussen-
8
temperatur
der Stufe II
2 Min. und max. Begrenzung am Fühler S5
Kreis Einstellbereich
II 10 ... 110 / 10 ... 110
Stellen Sie den gewünschten Wert ein.
1 1 2
ON
ON ON
2
Min.
4 0
Begren-
zung (S5)
Wählen Sie Zeile 3
3 Betriebsstundenzähler und Angabe der Einschalt-
befehle der Stufe I
Kreis Einstellbereich
II Kein
1 1 2
ON ON ON
3 5
-3
5
Drücken Sie die "Shift"-Taste um zu den
Einschaltbefehlen der Stufe I zu gelangen.
1 1 2
ON
ON ON
-3
14
Wählen Sie Zeile 4
4 Betriebsstundenzähler und Angabe der Einschalt-
befehle der Stufe II
Kreis Einstellbereich
II Kein
1 1 2
ON ON ON
2 5
-4
1 1 2
ON ON ON
-4
6
25b
Werkseinstellung
10 / 55 K
2 3
ON
Max.
9 0
Begren-
zung (S5)
Werkseinstellung
Keine
2 3
ON
Minuten
0 9 0
Stunden (5.090 h)
eingeschaltet
2 3
ON
Summe aller
34 1
Einschaltbefehle
(14.341
Einschaltungen)
Werkseinstellung
Keine
2 3
ON
Minuten
0 2 0
Stunden (2.020 h)
eingeschaltet
2 3
ON
17 1
Summe aller
Einschaltbefehle
der Stufe II
Schieben Sie die ECL-Karte so in
den Regler, daß die graue Seite
der ECL-Karte sichtbar ist.
