10e
10.3
Heizungsanlagentyp 3
Einstufige Wärmepumpe für Heizungsbetrieb
Kreis II 85 Applikationswahl

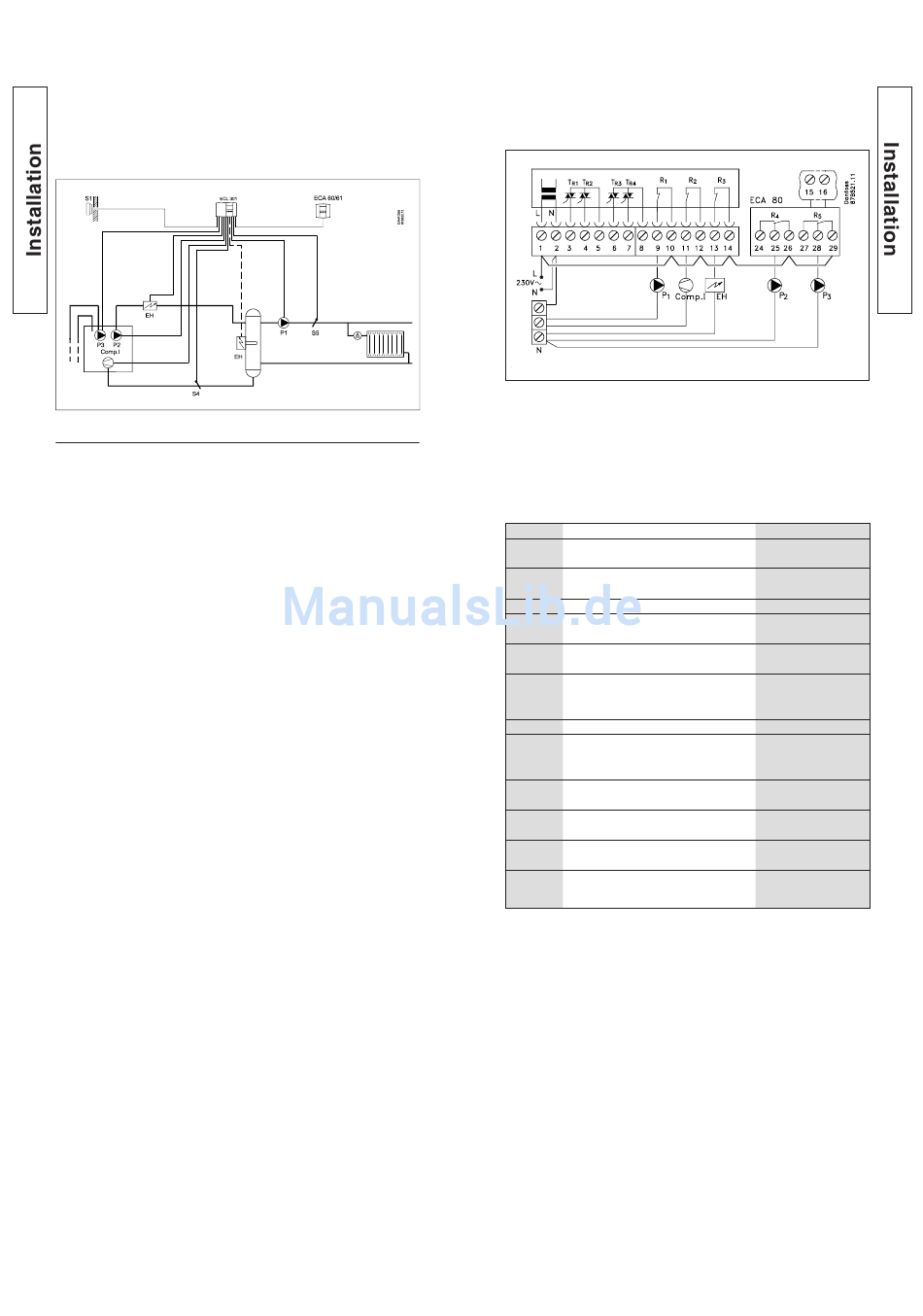

Elektrische Anschlüsse
Verbinden Sie die Klemmen:
1 und 10, 10 und 12, 12 und 14,
Einstellung 0 (1)
2 und gemeinsame Nullklemme.
Wenn ein ECA 80 Modul eingesetzt wird, müssen noch die
Klemmen 14 und 26, 26 und 29 mit einander verbunden
werden!
10
11 (C1) Kompressor I der Wärme-
12
13 (EH) Elektroheizung
14
25 (P2)
26
28 (P3)
29
Klemme Bezeichnung
1 (L) Spannungsversorgung
230 V a.c.
2 (N) Spannungsversorgung
230 V a.c.
9 (P1) Umwälzpumpe für Heizkreis I 4(2) A / 230 V a.c.
230 V a.c. Spannungsversor-
gung für Pumpenausgang R1
pumpe
230 V a.c. Spannungsversor-
gung für Kompressorausgang
R2
230 V a.c. Spannungsversor-
gung für Ausgang R3
der Elektroheizung
Umwälzpumpe der Wärme-
pumpe
230 V a.c. Spannungsversor-
gung für Pumpenausgang R4
Grundwasser-/Solepumpe
der Wärmepumpe
230 V a.c. Spannungsversor-
gung für Pumpenausgang R5
10f
Max. Belastung
4(2) A / 230 V a.c.
4(2) A / 230 V a.c.
4(2) A / 230 V a.c.
4(2) A / 230 V a.c.
