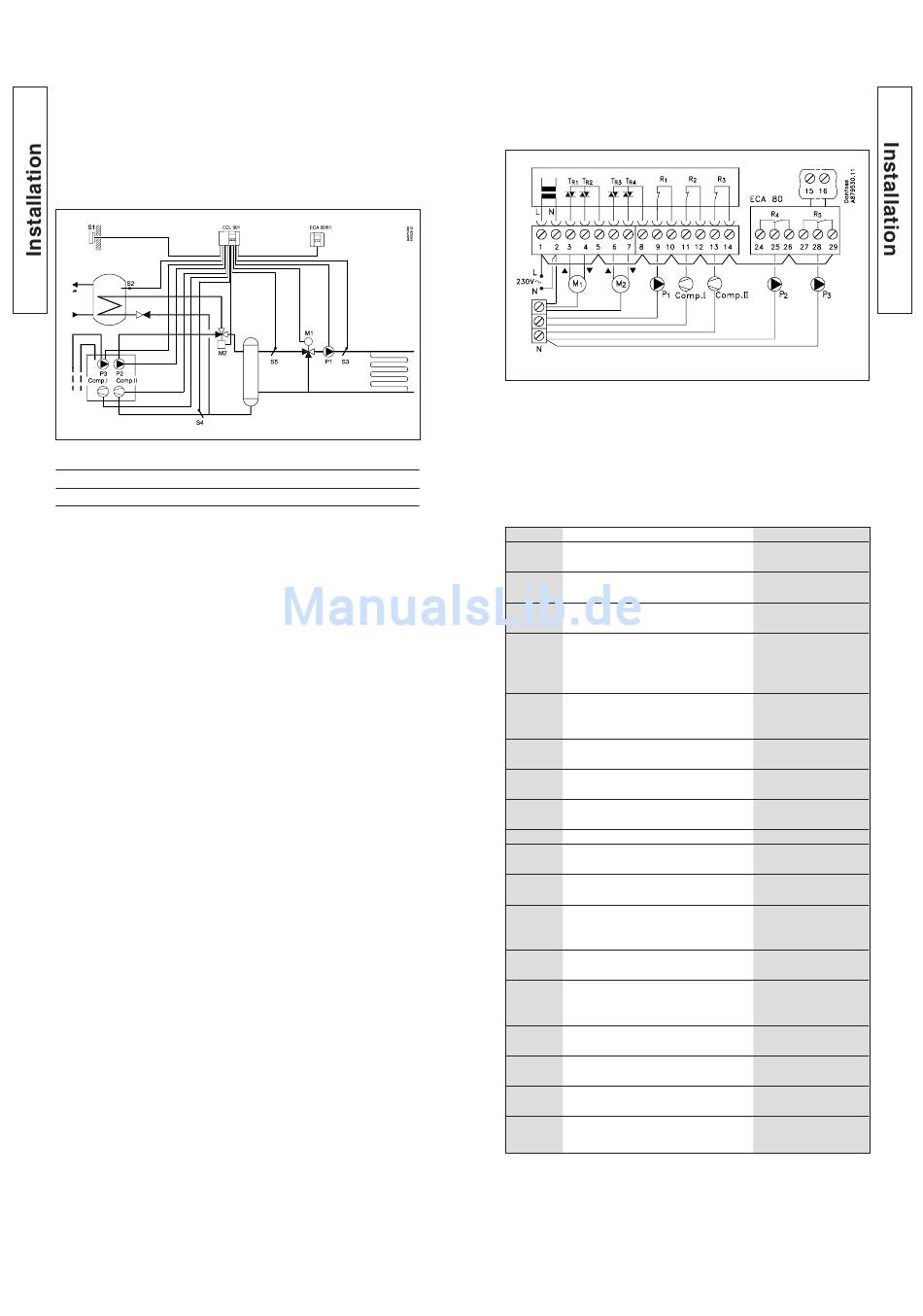

Heizungsanlagentyp 7
Zweistufige Wärmepumpe für einen gemischten
Heizungsbetrieb und Brauchwasserbereitung im Vorrang-
betrieb
Kreis II 17 Temperaturerhöhung im Vorregelkreis
Kreis II 85 Applikationswahl
Kreis II168 Einschaltverzögerung der Kompressoren I + II Einstellung 1-100
Elektrische Anschlüsse
Verbinden Sie die Klemmen:
1 und 5, 5 und 8, 8 und 10, 10 und 12, 12 und 14,
2 und gemeinsame Nullklemme.
Einstellung 3 Wenn ein ECA 80 Modul eingesetzt wird, müssen noch die
Einstellung 0 Klemmen 14 und 26, 26 und 29 mit einander verbunden
werden!
10
11 (C1) Kompressor I der Wärme-
12
13 (C2) Kompressor II der Wärme-
14
25 (P2)
26
28 (P3)
29
Klemme Bezeichnung
1 (L) Spannungsversorgung
230 V a.c.
2 (N) Spannungsversorgung
230 V a.c.
3 (M1) Reversierbarer Stellantrieb
- öffnen/Kreis I
4 (M1) Reversierbarer Stellantrieb
- schließen/Kreis I
alternativ: ABV therm. Stell-
antrieb
5 230 V a.c. Spannungsversor-
gung für Antriebsausgang/
Kreis I
6 (M2) Umschaltventil (rev. Stellantrieb)
- öffnen (Brauchwasser)
7 (M2) Umschaltventil (rev. Stellantrieb)
- schließen (Heizung)
8 230 V a.c. Spannungsversor-
gung für Antriebsausgang
9 (P1) Umwälzpumpe für Heizkreis I 4(2) A / 230 V a.c.
230 V a.c. Spannungsversor-
gung für Pumpenausgang R1
pumpe
230 V a.c. Spannungsversor-
gung für Kompressorausgang
R2
pumpe
230 V a.c. Spannungsversor-
gung für Kompressorausgang
R3
Umwälzpumpe der Wärme-
pumpe
230 V a.c. Spannungsversor-
gung für Pumpenausgang R4
Grundwasser-/Solepumpe
der Wärmepumpe
230 V a.c. Spannungsversor-
gung für Pumpenausgang R5
10n
Max. Belastung
0,2 A / 230 V a.c.
0,2 A / 230 V a.c.
0,2 A / 230 V a.c.
0,2 A / 230 V.a.c.
4(2) A / 230 V a.c.
4(2) A / 230 V a.c.
4(2) A / 230 V a.c.
4(2) A / 230 V a.c.
