18

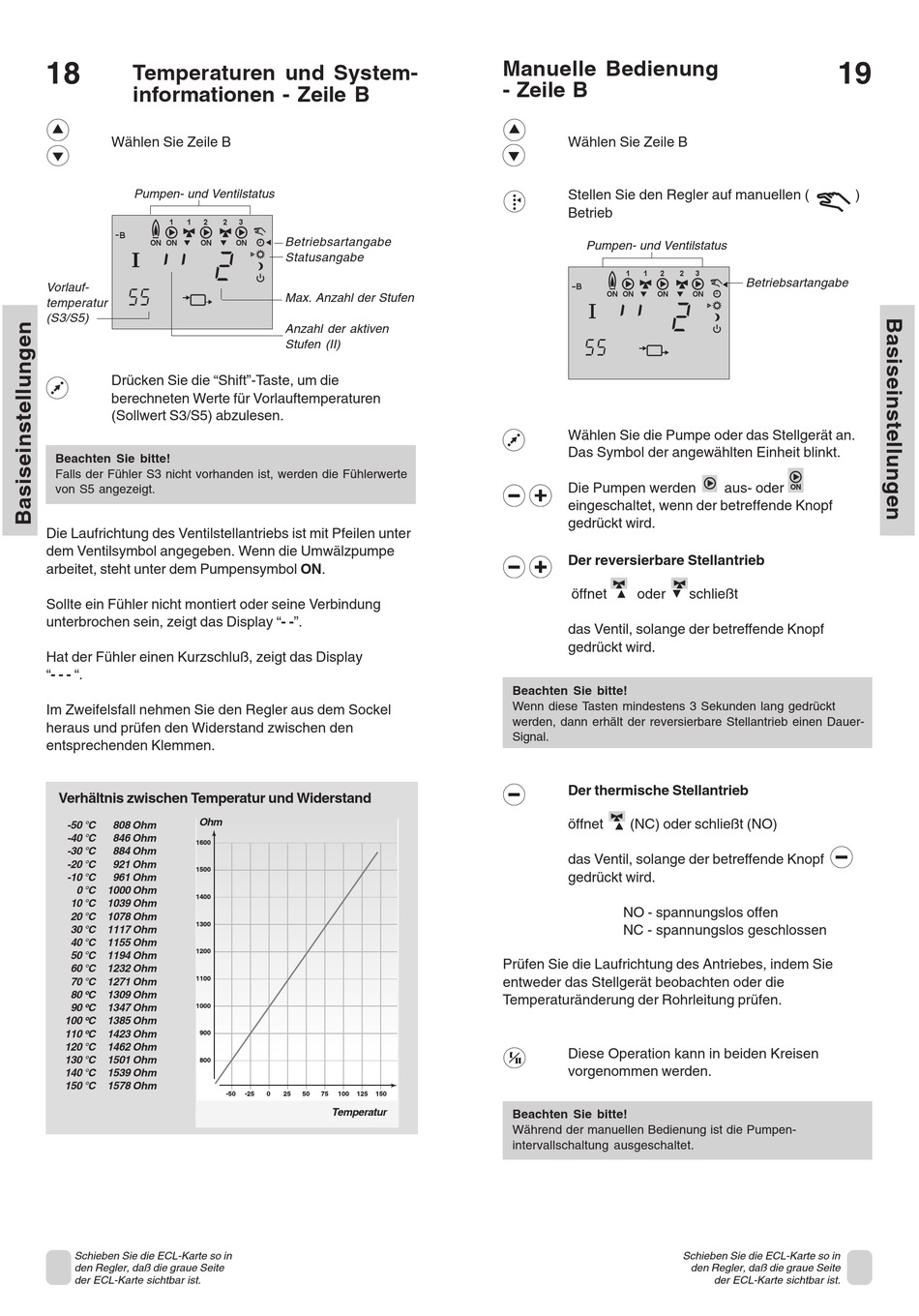

Temperaturen und System-
informationen - Zeile B
Wählen Sie Zeile B
Pumpen- und Ventilstatus
1 1 2
B
ON ON ON
II 2
Vorlauf-
5 5
temperatur
(S3/S5)
Drücken Sie die "Shift"-Taste, um die
berechneten Werte für Vorlauftemperaturen
(Sollwert S3/S5) abzulesen.
Beachten Sie bitte!
Falls der Fühler S3 nicht vorhanden ist, werden die Fühlerwerte
von S5 angezeigt.
Die Laufrichtung des Ventilstellantriebs ist mit Pfeilen unter
dem Ventilsymbol angegeben. Wenn die Umwälzpumpe
arbeitet, steht unter dem Pumpensymbol ON.
Sollte ein Fühler nicht montiert oder seine Verbindung
unterbrochen sein, zeigt das Display "- -".
Hat der Fühler einen Kurzschluß, zeigt das Display
"- - - ".
Im Zweifelsfall nehmen Sie den Regler aus dem Sockel
heraus und prüfen den Widerstand zwischen den
entsprechenden Klemmen.
Verhältnis zwischen Temperatur und Widerstand
Ohm
-50 °C 808 Ohm
-40 °C 846 Ohm
1600
-30 °C 884 Ohm
-20 °C 921 Ohm
1500
-10 °C 961 Ohm
0 °C 1000 Ohm
1400
10 °C 1039 Ohm
20 °C 1078 Ohm
1300
30 °C 1117 Ohm
40 °C 1155 Ohm
1200
50 °C 1194 Ohm
60 °C 1232 Ohm
1100
70 °C 1271 Ohm
o
80 C 1309 Ohm
90 o C 1347 Ohm 1000
o
100 C 1385 Ohm
110 o C 1423 Ohm
900
120 °C 1462 Ohm
130 °C 1501 Ohm
800
140 °C 1539 Ohm
150 °C 1578 Ohm
Schieben Sie die ECL-Karte so in
den Regler, daß die graue Seite
der ECL-Karte sichtbar ist.
2 3
Betriebsartangabe
ON
Statusangabe
Max. Anzahl der Stufen
Anzahl der aktiven
Stufen (II)
-50 -25 0 25 50 75 100 125 150
Temperatur
Manuelle Bedienung
- Zeile B
Wählen Sie Zeile B
Stellen Sie den Regler auf manuellen (
Betrieb
Pumpen- und Ventilstatus
1 1 2
B
ON ON ON
II 2
5 5
Wählen Sie die Pumpe oder das Stellgerät an.
Das Symbol der angewählten Einheit blinkt.
Die Pumpen werden
eingeschaltet, wenn der betreffende Knopf
gedrückt wird.
Der reversierbare Stellantrieb
1
öffnet oder
das Ventil, solange der betreffende Knopf
gedrückt wird.
Beachten Sie bitte!
Wenn diese Tasten mindestens 3 Sekunden lang gedrückt
werden, dann erhält der reversierbare Stellantrieb einen Dauer-
Signal.
Der thermische Stellantrieb
1
öffnet (NC) oder schließt (NO)
das Ventil, solange der betreffende Knopf
gedrückt wird.
NO - spannungslos offen
NC - spannungslos geschlossen
Prüfen Sie die Laufrichtung des Antriebes, indem Sie
entweder das Stellgerät beobachten oder die
Temperaturänderung der Rohrleitung prüfen.
Diese Operation kann in beiden Kreisen
vorgenommen werden.
Beachten Sie bitte!
Während der manuellen Bedienung ist die Pumpen-
intervallschaltung ausgeschaltet.
19
2 3
Betriebsartangabe
ON
aus- oder
ON
1
schließt
Schieben Sie die ECL-Karte so in
den Regler, daß die graue Seite
der ECL-Karte sichtbar ist.
)
