10g
10.4

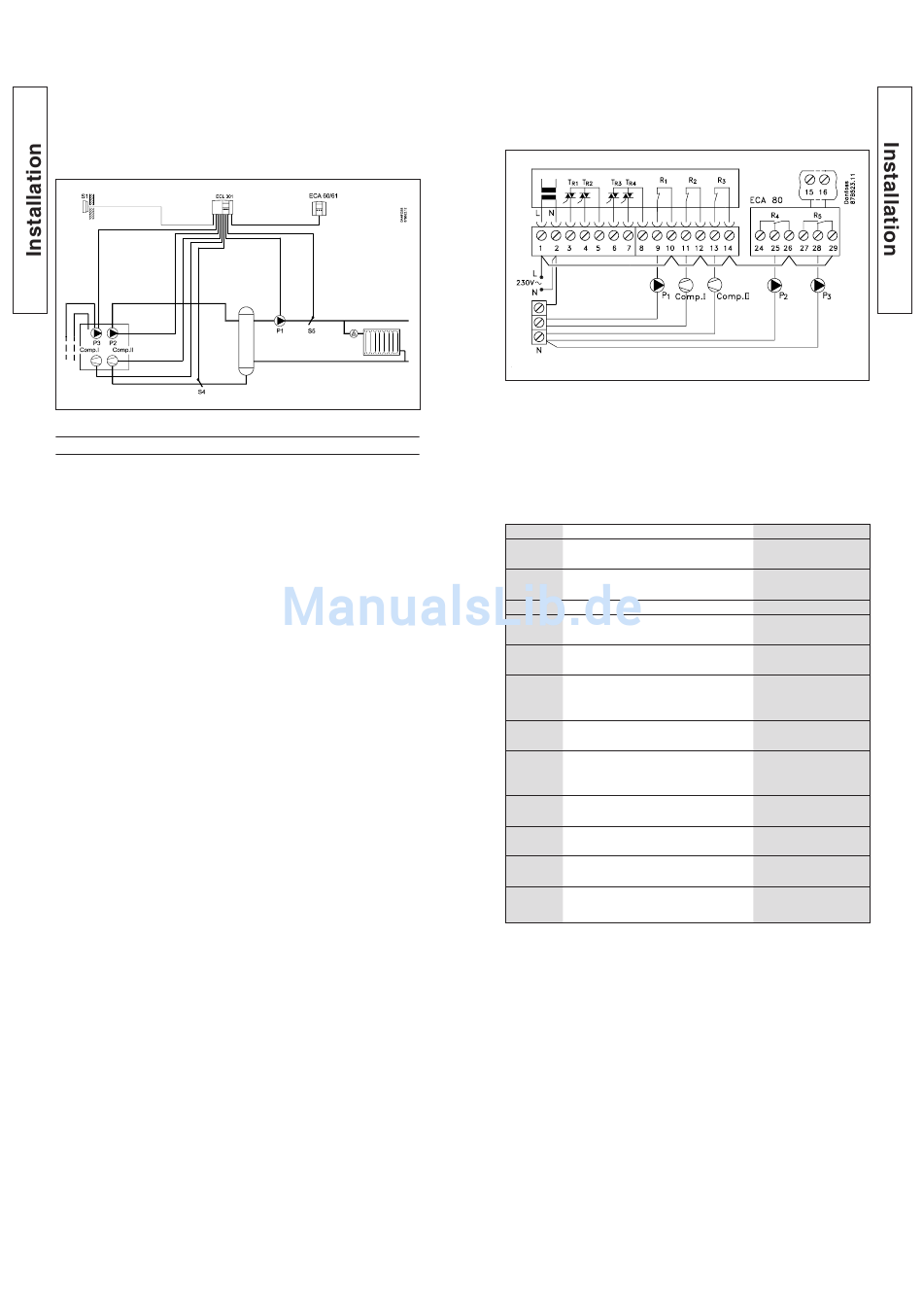

Heizungsanlagentyp 4
Zweistufige Wärmepumpe für Heizungsbetrieb
Kreis II 85 Applikationswahl
Kreis II 168 Einschaltverzögerung der Kompressoren I + II Einstellung 1-100
Elektrische Anschlüsse
Verbinden Sie die Klemmen:
1 und 10, 10 und 12, 12 und 14,
Einstellung
2
2 und gemeinsame Nullklemme.
Wenn ein ECA 80 Modul eingesetzt wird, müssen noch die
Klemmen 14 und 26, 26 und 29 mit einander verbunden
werden!
Klemme Bezeichnung
10
11 (C1) Kompressor I der Wärme-
12
13 (C2) Kompressor II der
14
25 (P2)
26
28 (P3)
29
1 (L)
Spannungsversorgung
230 V a.c.
2 (N)
Spannungsversorgung
230 V a.c.
9 (P1) Umwälzpumpe für Heizkreis I 4(2) A / 230 V a.c.
230 V a.c. Spannungsversor-
gung für Pumpenausgang R1
pumpe
230 V a.c. Spannungsversor-
gung für Kompressorausgang
R2
Wärmepumpe
230 V a.c. Spannungsversor-
gung für Kompressorausgang
R3
Umwälzpumpe der Wärme-
pumpe
230 V a.c. Spannungsversor-
gung für Pumpenausgang R4
Grundwasser-/Solepumpe
der Wärmepumpe
230 V a.c. Spannungsversor-
gung für Pumpenausgang R5
10h
Max. Belastung
4(2) A / 230 V a.c.
4(2) A / 230 V a.c.
4(2) A / 230 V a.c.
4(2) A / 230 V a.c.
