10q
10.9

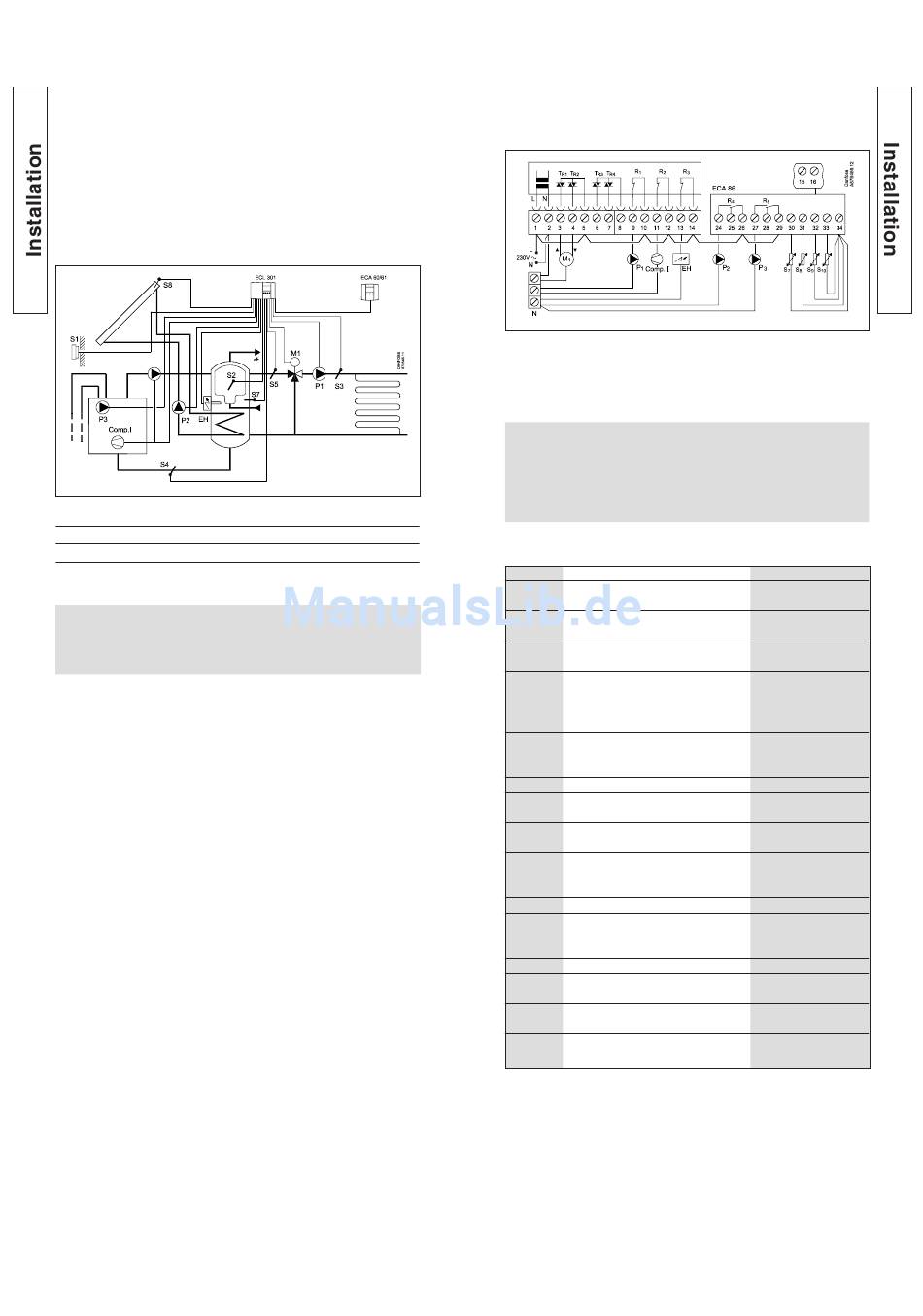

Heizungsanlagentyp 9
Einstufige Wärmepumpe für einen gemischten
Heizungsbetrieb und Brauchwasserbereitung im Vorrang-
oder Parallelbetrieb.
Die Wärmepumpe kann optional auch mit einer
Solaranlage betrieben werden. In diesem Fall muß das
ECA 86-Modul (anstatt ECA 80) verwendet werden.
Kreis II 85 Applikationswahl
Kreis II 147 Aktivierung der Solaranlage
Kreis II 148 Abschaltbedingungen für die Solaranlage Einstellung 0,1-99,9
Beachten Sie bitte:
Zum Schutz des Sonnenkollektors und der gesamten
Anlage muß extern für eine Sicherheitsfunktion gesorgt
werden um Übertemperaturen zu vermeiden!
Einstellung 1
Einstellung 0,1-99,9
Elektrische Anschlüsse
Verbinden Sie die Klemmen:
1 und 5, 5 und 10, 10 und 12, 12 und 14, 14 und 26, 26
und 29, 2 und gemeinsame Nullklemme.
Beachten Sie bitte:
Die Fühler S7, S8, S9 und S10 werden am ECA 86
angeschlossen.
Die Temperaturen der Fühler S9 und S10 können nur
ausgelesen werden. Sie besitzen keine regelungstechnische
Funktion.
Klemme Bezeichnung
1 (L) Spannungsversorgung
230 V a.c.
2 (N) Spannungsversorgung
230 V a.c.
3 (M1) Reversierbarer Stellantrieb
- öffnen/Kreis I
4 (M1) Reversierbarer Stellantrieb
- schließen/Kreis I
alternativ: ABV therm. Stell-
antrieb
5 230 V a.c. Spannungsversor-
gung für Antriebsausgang/
Kreis I
9 (P1) Umwälzpumpe für Heizkreis I 4(2) A / 230 V a.c.
10 230 V a.c. Spannungsversor-
gung für Pumpenausgang R1
11 (C1) Kompressor I der Wärme-
pumpe
12 230 V a.c. Spannungsversor-
gung für Kompressorausgang
R2
13 (EH) Elektroheizung
14 230 V a.c. Spannungsversor-
gung für R3 der Elektro-
Heizung
24 (P2) Umwälzpumpe im Solarkreis
26 230 V a.c. Spannungsversor-
gung für Pumpenausgang R4
27 (P3) Grundwasser-/Solepumpe
der Wärmepumpe
29 230 V a.c. Spannungsversor-
gung für Pumpenausgang R5
10r
Max. Belastung
0,2 A / 230 V a.c.
0,2 A / 230 V a.c.
4(2) A / 230 V a.c.
4(2) A / 230 V a.c.
4(2) A / 230 V a.c.
4(2) A / 230 V a.c.
