Bedienung
Nur für Geräte mit LEDATRONIC:
Bei Stromausfall kann das Gerät
manuell betrieben werden. Hierzu
kann über den Stellhebel der Ver-
brennungsluftklappe die Verbren-
nungsluftzufuhr gesteuert werden.
Der Stellhebel befindet sich hinter
der Zierringblende. Hinweise zum
Abbau der Blende finden Sie in
Abschnitt 2.13 auf Seite 18.

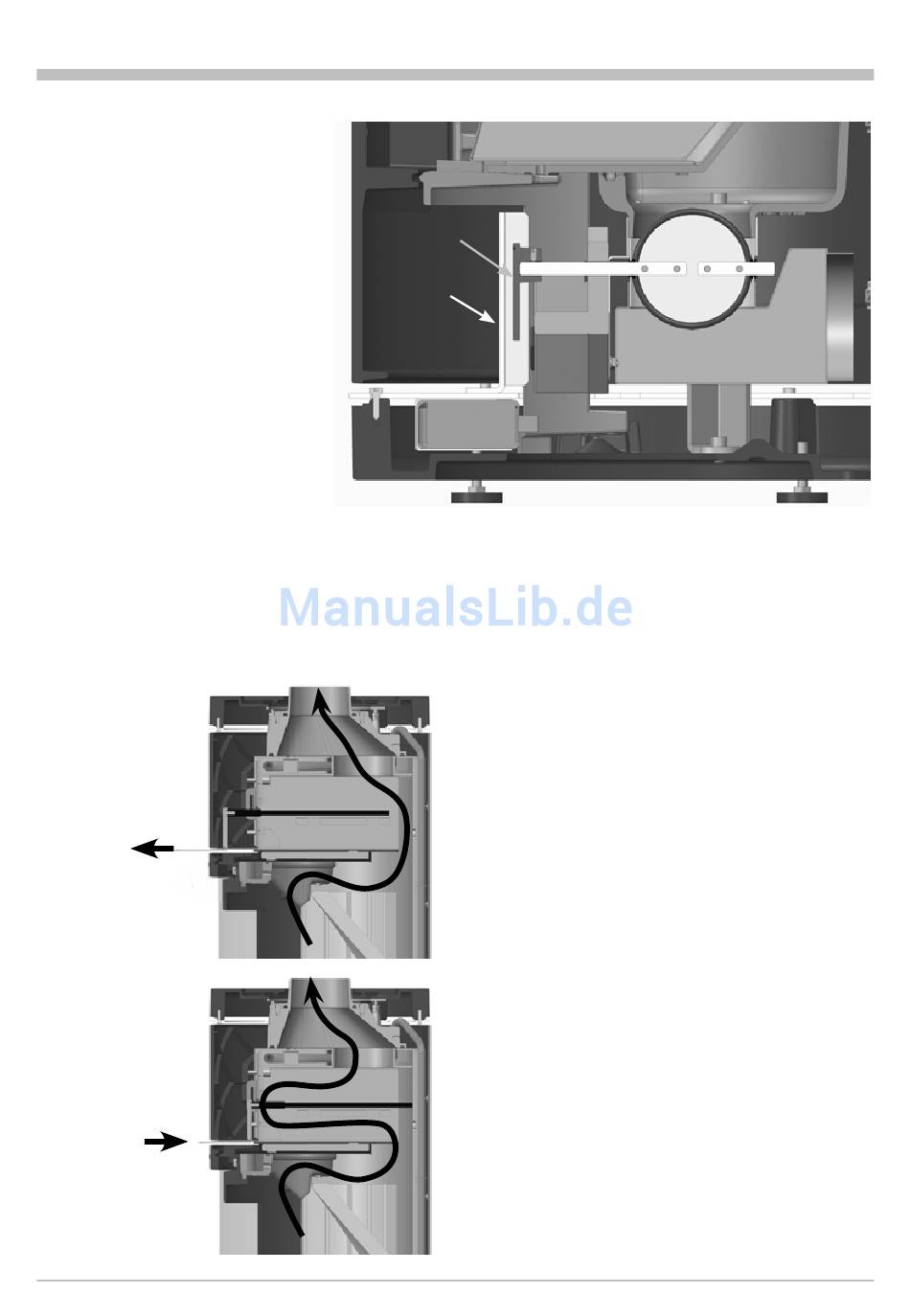

Abb. 3.16 NOVIA mit LEDATRONIC,
Manuelle Bedienung

(5) Bedienung des Umlenkschiebers beim NOVIA W

Der NOVIA W besitzt einen Anheiz- und Umlenkschieber, mit dem der Weg der Heizgase und damit die direkte
und wasserseitige Leistungsabgabe geregelt werden kann.
28
Stellhebel
Zierring-
blende
Regler-
einheit
Umlenkschieber herausgezogen
Anheizstellung, um den Schornstein schnell auf
Betriebstemperatur zu bringen oder Betrieb bei
ungünstigen Schornsteinbedingungen (z.B. bei
schlechtem Wetter.
Abb. 3.17
Umlenkschieber hineingeschoben
normale Betriebsstellung für Betrieb bei Nenn-
wärmeleistung, hohe Wasserleistung.
Abb. 3.18
Vebrennungs-
luftklappe
NOVIA W, Umlenkschieber herausgezogen,
Anheizstellung
NOVIA W, Umlenkschieber hineingeschoben,
Betriebsstellung
