Bedienung
• Der Revisionsdeckel kann eingehängt
werden.
• Wenn gewünscht kann zur leichteren Rei-
nigung der Umlenkschieber komplett ent-
nommen werden.
Hierfür sind die beiden Schrauben an der
Einstellplatte des Schiebers zu lösen.
In der Regel ist der Ausbau
des Schiebers nicht notwendig.
• Der Umlenkschieber kann zusammen mit
der Einstellplatte aus dem Gerät gezogen
werden.
Beachten Sie: Die Schieber-
platte ist relativ schwer!
• Anschließend die Wärmetauscherflächen
mit der Reinigungsbürste reinigen.
Über die Einstellplatte lässt
sich die Lage des Umlenk-
schiebers einstellen (Leicht-
gängigkeit).
Ebenso lässt sich der Bedien-
hebel des Umlenkschiebers in
der Höhe einstellen (mittige
Lage zwischen Revisionstür
und Feuertür).
34

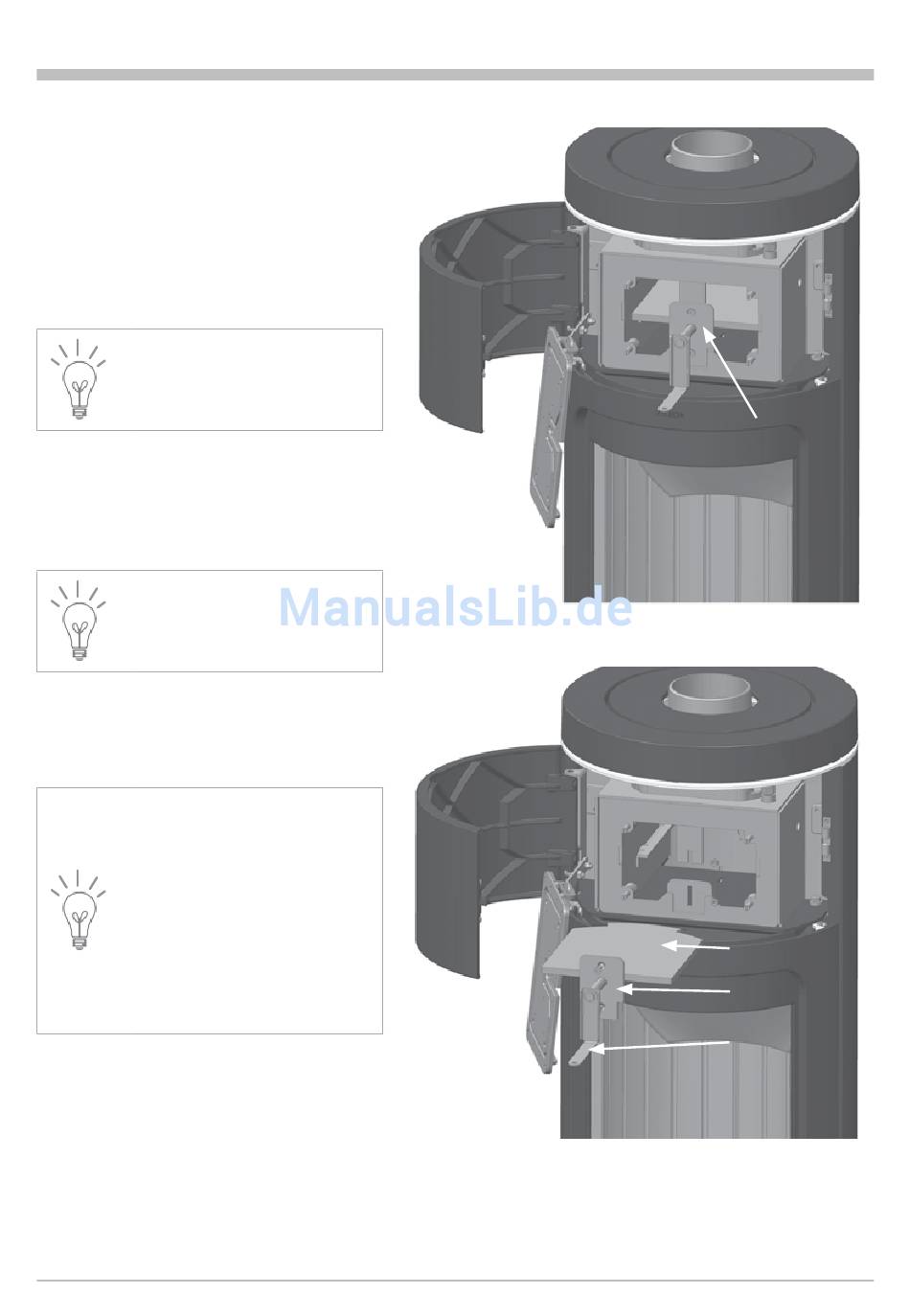

Abb. 3.26 Geöffneter Wasserwärmetauscher
Schieberplatte
Einstellplatte
Bedienhebel
Abb. 3.27 Ausgebauter Umlenkschieber
Einstellplatte
