AUFSTELL- UND

BEDIENUNGSANLEITUNG

Kaminofen NOVIA

Inhaltszusammenfassung für Leda NOVIA

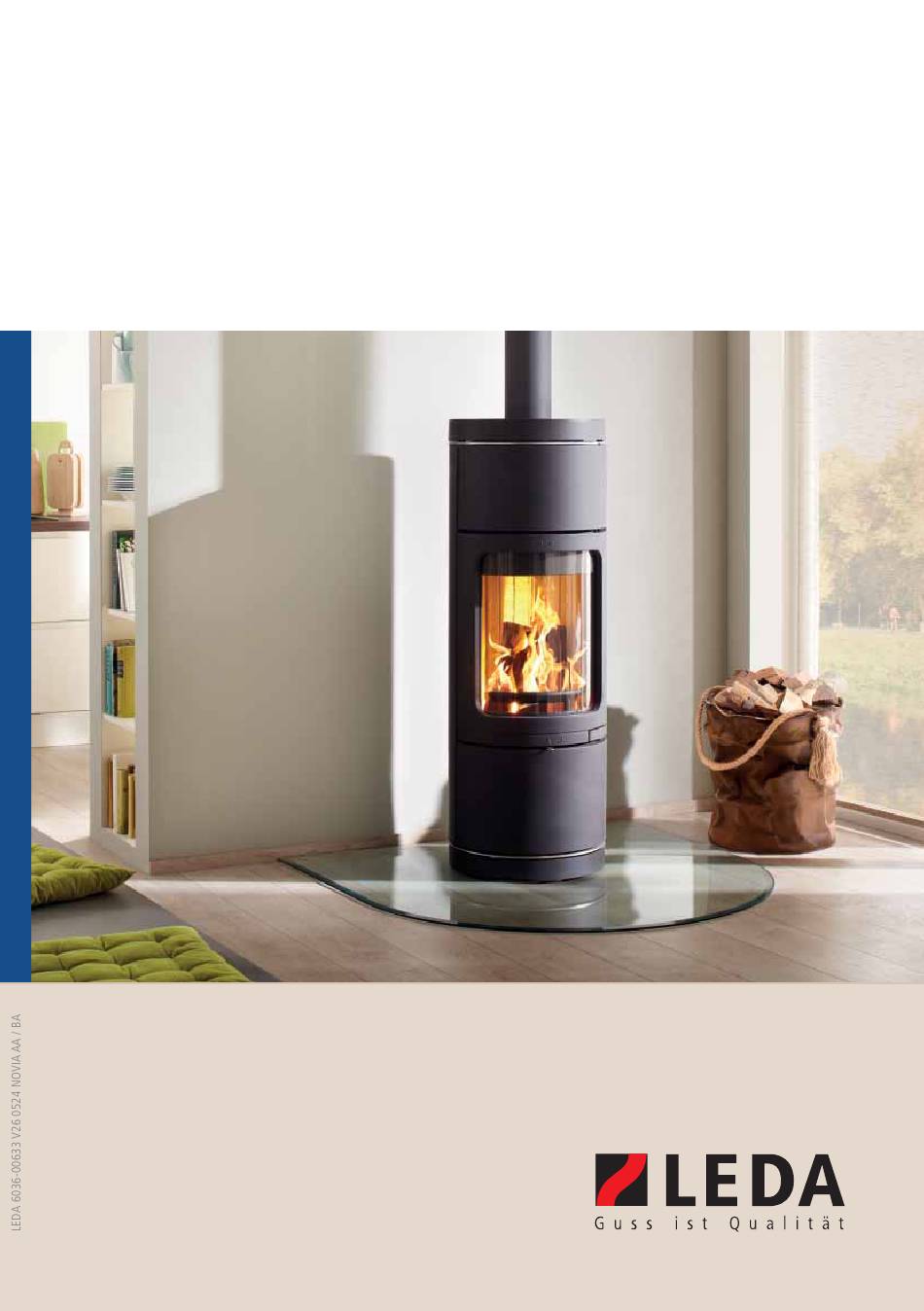

Seite 1 AUFSTELL- UND BEDIENUNGSANLEITUNG Kaminofen NOVIA...
Seite 2 NOVIA W NOVIA plus, schwarz 1003-02250 NOVIA plus LT3, schwarz 1003-02251 Kaminofen NOVIA W, schwarz 1003-02252 NOVIA W LT3, schwarz 1003-02253 elektronische Heizhilfe für NOVIA CL, 1004-01039 NOVIA plus und NOVIA W Die Bedienungsanleitung ist zu lesen und zu beachten!
Seite 3 NOVIA plus NOVIA W* LEDATRONIC 3 (LT3): mit Display LT3 WiFi ohne Display ohne LT3 (manuell) ggf. mit entspr. zus. Zubehör: NOVIA CL / NOVIA plus / NOVIA W mit elektronischer Heizhilfe Einbaudatum Seriennummer (siehe ) Anlagenbetreiber Straße PLZ / Ort Telefon, ggf.
Seite 5 NOVIA plus NOVIA W* LEDATRONIC 3 (LT3): mit Display LT3 WiFi ohne Display ohne LT3 (manuell) ggf. mit entspr. zus. Zubehör: NOVIA CL / NOVIA plus / NOVIA W mit elektronischer Heizhilfe Einbaudatum Seriennummer (siehe ) Anlagenbetreiber Straße PLZ / Ort Telefon, ggf.
Seite 7 Ausbau und Einbau der Feuertür Montage der Füße, Ausrichten des Ofens Montage des Außenluftanschlusskastens Einstellen des Türgriffs 3.10 Elektronische Heizhilfe, Einbau 3.11 Wasserseitige Anschlüsse des NOVIA W 3.12 Installation LEDATRONIC 3.13 Anschließen an den Schornstein 3.14 Verbindungsstück und Anschluss an den Schornstein 3.15...
Seite 8 Reinigung und Wartung Checkliste bei Störungen 6.10 Grundlegende Anforderungen an den Aufstellraum ERSATZ- UND VERSCHLEISSTEILE NOVIA C, NOVIA CL und NOVIA plus NOVIA W LEDATRONIC und elektronische Heizhilfe TECHNISCHE DATEN NOVIA C, NOVIA CL und NOVIA plus NOVIA W - NOVIA mit Wassertechnik...
Seite 9 Wichtige Benutzerinformation Herzlichen Glückwunsch! Mit dem NOVIA haben Sie sich für einen technisch und optisch modernen und ganz besonderen Kaminofen entschieden. Neben dem Design legen wir besonderen Wert auf ausgereifte Verbrennungstechnik, hochwertiges Material und gute Verarbeitung. Der NOVIA wurde nach heutigem Stand der Technik gebaut und ist nach der Europäischen Norm DIN EN 13240 als Kaminofen für feste Brennstoffe geprüft worden.
Seite 10 Ein Exemplar verbleibt in dieser Anleitung und hilft später bei auftretenden Fragen zu Ihrer Feuerstätte. Bei Nichtbeachtung der Aufstell- und Bedienungsanleitung erlischt die Gewährleistung. Jede bauliche Veränderung des NOVIA durch den Anlagenbetreiber ist unzulässig! Das Gerät darf nicht eigenmächtig verändert werden.
Seite 11 Beachten Sie die Sicherheitshinweise („1. Sicherheitshinweise“ auf Seite 4) und befolgen Sie diese wichtigen Vorgaben bei der Bedienung Ihrer Feuerstätte! Der Kaminofen NOVIA ist eine Zeitbrandfeuerstätte. Für den vorgesehenen Betrieb im Zeitbrand beachten Sie bitte insbesondere die Hinweise im Abschnitt „6. Bedienung“ ab Seite 56.
Seite 12 Sicherheitsabstände neben, hinter und vor dem Kaminofen Der Kaminofen muss nach hinten und zur Seite Mindestabstände zu temperaturempﬁ ndlichen oder brennbaren Baustoffen oder brennbaren Materialien einhalten. Abb. 1.1 NOVIA C, NOVIA CL, NOVIA plus: Mindestabstände zu Abb. 1.2 NOVIA W: Mindestabstände zu brennbaren Materialien brennbaren Materialien Die angegebenen Sicherheitsabstände zu brennbaren Materialien, Bauteilen, Möbeln usw.
Seite 13 Sicherheitshinweise Beachten Sie, dass sich die Verkleidung und die anderen Bereiche der Feuerstätte auch außerhalb des Strahlungsbereichs der Front / Sichtscheibe stark erwärmen können. Auch in diesen Bereichen ist ein entsprechender Abstand zu brennbaren Materialien einzuhalten. Insbesondere dürfen brennbare Materialien nicht auf die Feuerstätte gestellt / gelegt werden oder an der Feuerstätte befestigt werden.
Seite 14 Sicherheitshinweise Schutz im Bereich vor der Feuerraumöffnung Der Fußboden vor und neben der Feuerraumöffnung des Kaminofens muss aus nicht brennbarem Material bestehen oder eine nicht-brennbare Auﬂ age besitzen (Vorgabe gem. FeuVO) In dem Bereich vor und neben der Feuerraumöffnung dürfen sich keine brennbaren 30 cm 30 cm Gegenstände beﬁ...
Seite 15 Sicherheitshinweise 1.2 Verbrennungsgefahr Heiße Teile, heiße Bereiche, Verbrennungsgefahr! Der Kaminofen, vor allem seine Tür und Front, die Ofenoberﬂ äche und die Abgasrohre erwärmen sich bei Betrieb sehr stark. Über die Sichtscheibe der Feuertür wird ebenfalls ein erheblicher Leistungsanteil abgegeben. Zur gefahrlosen Bedienung des Gerätes benutzen Sie bitte den mitgelieferten Schutzhandschuh und den dafür vorgesehenen separaten Bediengriff.
Seite 16 Verbrennungsluftversorgung und die Abgasabführung empﬁ ndlich stören. Für einen trotzdem sicheren Betrieb der Feuerstätte empfehlen wir unsere allgemein bauaufsichtlich zugelassene Sicherheitseinrichtung LEDA-Unterdruck-Controller LUC. Dieses Gerät überwacht ständig die vorhandenen Druckverhältnisse und würde bei Bedarf die Lüftungsanlage abschalten, bevor gefährlich viel Abgas in den Wohnraum austreten könnte.
Seite 17 Sicherheitshinweise Solche Veränderungen können z.B. sein: Einbau einer weiteren Feuerstätte am selben oder an einem anderen Schornstein, bauliche Veränderungen des Schornsteins, Einbau oder Umbau von Lüftungsgeräten, z.B. Dunstabzugshaube, WC- oder Bad-Entlüfter, kontrollierte Be- und Entlüftungen, Einbau oder Umbau von entsprechenden Haushaltsgeräten, z.B. Abluft-Wäschetrockner, zentrale Staubsauger-Anlage, Veränderungen an der Gebäude-Dichtheit, z.B.
Seite 18 Das Verbrennen von Abfällen oder ungeeigneten Brennstoffen ist nicht zulässig, umweltschädlich und gefährlich. NOVIA C, NOVIA CL und NOVIA plus sind geeignet für die Brennstoffe Scheitholz, Holzbrikett und Braunkohlebrikett (nicht für Österreich), die Geräte NOVIA W sind für die Brennstoffe Scheitholz und Holzbriketts vorgesehen Ausführliche Informationen zu den vorgesehenen Brennstoffen ﬁ...
Seite 19 Bei Frost können sehr kalte Abgase an der Schornsteinmündung kondensieren und einfrieren. Dies gilt im Besonderen bei Abgasen von Gasfeuerstätten. Achten Sie bei der Inbetriebnahme des NOVIA daher darauf, dass die Schornsteinmündung frei ist und die Abgase ausreichend gut abziehen können.
Seite 20 Stellen Sie bei Inbetriebnahme sicher, dass das Heizungssystem ausreichend mit Wasser gefüllt ist und der richtige Anlagendruck vorhanden ist. Lassen Sie Ihren Fachbetrieb daher mindestens einmal pro Jahr wiederkehrend sämtliche Sicherheits- und Funktionsbauteile überprüfen. Nehmen Sie den NOVIA W nur in Betrieb, wenn das Heizungssystem ausreichend gefüllt ist.
Seite 21 Sicherheitshinweise 1.9 Richtiges Verhalten bei einem Schornsteinbrand Befolgen Sie folgende Grundsätze für richtiges Verhalten im Falle eines Schornsteinbrands und prägen Sie sich die folgenden Punkte ein! Schließen Sie die Verbrennungsluft! Rufen Sie die Feuerwehr und den zuständigen Schornsteinfeger (bevollmächtigter Bezirksschorn- steinfeger)! Ermöglichen Sie den Zugang zu den Reinigungsöffnungen (z.B.
Seite 22 Das Aufstellen des Kaminofens wird von Ihrem Fachhandwerker vorgenommen. 2.1 Lieferumfang + Zubehör Lieferumfang alle Geräte Kaminofen Aufstell- und Bedienungsanleitung (6036-00633) Ofenpass Schutzhandschuh (1005-01982) Aschekasten Bediengriff „kalte Hand“ (1005-03932) 4 Stellfüße zusätzlicher Lieferumfang bei NOVIA plus 3 Guss-Speichereinlagen, jew. 15 kg...
Seite 23 Lieferumfang, Zubehör und Planungsdaten zusätzlicher Lieferumfang bei Geräten mit LEDATRONIC Die Varianten des NOVIA, die mit LEDATRONIC verfügbar sind, werden jeweils bereits ab Werk komplett mit der LEDATRONIC ausgestattet. Ein nachträglicher Einbau der LEDATRONIC-Bauteile ist nicht vorgesehen. LEDATRONIC-Reglereinheit, im Kaminofen werkseitig eingesetzt Thermoelement, im Kaminofen werkseitig eingebaut, Türschalter, im Kaminofen werkseitig eingebaut,...
Seite 24 Zubehör nach unten und nach hinten angeschlossen werden. Elektronische Heizhilfe (nur bei Geräten ohne LEDATRONIC) — 1004-01039, Elektronische Heizhilfe für NOVIA plus, NOVIA CL und NOVIA W, Set, bestehend aus Steuerung, Batteriegehäuse und LED-Element für den nachträglichen Einbau.
Seite 25 — 1003-01738, LEDA Unterdruck Controller, LUC Hohlwand-Set wie vor, jedoch mit entsprechendem UP-Gehäuse für den Einbau in Leichtbauwände Zubehör für den NOVIA W (mit Wassertechnik). — 1004-00764, ZAE, Zentrale Anschluss-Einheit, Einbindestation mit Rücklaufmanagement für den Pufferspeicher, Ergänzung zur Komplettstation KS04 —...
Seite 26 überschlägigen Verfahren nach TROL oder einem vereinfachten Tabellenverfahren (z.B. LEDA BImSchV- Rechner) erbracht werden. Der NOVIA kann nur dann gut und wirtschaftlich betrieben werden, wenn seine Wärmeleistung an die gegebenen Wärmebedarfsverhältnisse (Heizlast) und die Bedürfnisse des Betreibers angepasst ist.
Seite 27 Alle in den gleichen Schornstein führenden Öffnungen, wie z.B. andere Anschluss- oder Reinigungsöff- nungen müssen geschlossen sein. Der NOVIA ist grundsätzlich für eine Mehrfachbelegung geeignet. Dafür muss der Schornstein sowie alle daran angeschlossenen Feuerstätten technisch und formell für die Mehrfachbelegung geeignet sein.
Seite 28 Verbrennungsluftversorgung aus dem Aufstell- raum (Raumluftverbund) bzw. Gebäude: mindestens 4 Pa nach DIN EN 13384. 2. Mindestförderdruck für den Kaminofen 12 Pa für den NOVIA bei Nennwärmeleistung maximal sinnvoller Förderdruck für den 22 Pa für den NOVIA bei Nennwärmeleistung Kaminofen 3.
Seite 29 Maßnahmen zulässig, siehe unbedingt „1.4 Gefahren durch unzureichende Verbrennungsluft“ auf Seite 8. Entlüftungsanlagen oder Absauggebläse, die im selben Raum oder Raumluftverbund betrieben werden, können darüber hinaus auch Probleme verursachen. Gemäß Feuerungsverordnung sind zusätzliche Sicherheitseinrichtungen vorzusehen. Zur Überwachung empfehlen wir als bauaufsichtlich zugelassene Sicherheitseinrichtung den LEDA-Unterdruck-Controller LUC.
Seite 30 Die Leitung wird direkt an der Feuerstätte angeschlossen. Hierfür steht ein entsprechender Verbrennungs- luftstutzen zur Verfügung (als optionales Zubehör verfügbar). Der NOVIA bezieht die gesamte Verbren- nungsluft ausschließlich über die Öffnung in der Rückwand des Geräts bzw. über den Luftstutzen auf der Geräterückseite (siehe hierzu auch „3.8 Montage des Außenluftanschlusskastens“...
Seite 31 Zur Auslegung der Verbrennungsluftleitung können einfache Arbeitstabellen verwendet werden (siehe LEDA Produktkatalog auf www.leda.de im Serviceportal). Für einen Nachweis über die VBL-Leitung kann das entsprechende Nachweisformular „LEDA - Nachweis ausreichende Verbrennungsluftversorgung nach FeuVO“ verwendet werden. (zu beziehen über LEDA Werk, Leer oder auf www.leda.de im Serviceportal).
Seite 32 Lieferumfang, Zubehör und Planungsdaten 2.6 Brandschutz- und Sicherheitsabstände siehe „1. Sicherheitshinweise“ bzw. „1.1 Brandschutz und Sicherheitsabstände“ auf Seite 4...
Seite 33 Vorgaben beachtet, nationale und örtliche Bestimmungen müssen erfüllt werden. 3.1 Benötigte Werkzeuge Für die Montage des NOVIA und seines Zubehörs wird folgendes Werkzeug benötigt: Schraubendreher, ﬂ ach, Schraubenschlüssel, Sechskant, als Maul- o. Ringschlüssel SW 8 mm, 10 mm, 13 mm, als Maulschlüssel 17 mm...
Seite 34 (nicht brennbare und nicht temperaturempﬁ ndliche Flächen), ist seitlich und hinter dem Gerät ein Mindestabstand von 10 cm einzuhalten, um die erforderliche Wärmeabgabe noch sicherstellen zu können. Der NOVIA ist für den freistehenden Betrieb vorgesehen, der Einbau in eine Verkleidung oder eine Nische mit nur geringen Öffnungen ist nicht vorgesehen.
Seite 35 3.5 Transporterleichterung bei NOVIA plus Für einen leichteren Transport können die Guss-Speichereinlagen und die Deckplatte des NOVIA plus einfach demontiert werden - der Kaminofen wird so um ca. 65 kg leichter. Gussring aus der Deckplatte herausnehmen, beide Befestigungsschrauben der Deckplatte lösen und entfernen (Sechskant SW 13 mm),...
Seite 36 Aufstellung und Erstinbetriebnahme Öffnen der Feuerraumtür, den Sicherungsclip an der oberen Scharnierachse abziehen – z.B. mit kleinem Schraubendreher, die Feuertür ein Stück weit schließen, dann die Schraube der Türfeder unten an der Gerätefront lösen (Innensechskant-Schraube M5 x 8 mm, Inbus SW 3 mm), die Feuertür ein Stück nach oben anheben unten leicht aus dem unteren Scharnier heraus schwenken,...
Seite 37 Die Stellfüße können so direkt eingeschraubt und der Kaminofen ausgerichtet werden. Vor dem Ankippen des NOVIA zum Einschrauben der Stellfüße sollte die Guss-Deckplatte abgenommen werden. Beim NOVIA W ist die Deckplatte über eine Schraube fixiert, siehe hierzu auch Abschnitt „3.11 Wasserseitige Anschlüsse des NOVIA W“ ab Seite 39.
Seite 38 Aufstellung und Erstinbetriebnahme 3.8 Montage des Außenluftanschlusskastens Beim NOVIA plus, NOVIA CL und NOVIA W ohne LEDATRONIC kann eine Verbrennungsluftleitung ohne weiteres Zubehör nach unten und nach hinten angeschlossen werden. Bei NOVIA C Für den Anschluss einer Verbrennungsluftleitung nach unten wird kein zusätzliches Zubehör benötigt.
Seite 39 Ein entsprechender Ausschnitt ist jeweils in der Geräte-Rückwand vorgesehen. Bei NOVIA plus, NOVIA CL, NOVIA W jeweils mit LEDATRONIC Bei Geräten mit LEDATRONIC (NOVIA plus, NOVIA W, NOVIA CL) kann eine Verbrennungsluftleitung nach unten direkt am Gehäuse der Luftklappe angeschlossen werden.
Seite 40 Schrauben befestigen 3.9 Einstellen des Türgriffs Der Türgriff des NOVIA (alle Versionen) besitzt einen Haltemagnet in der Tür. Ist der Türgriff geschlossen, legt er sich auf den Magneten und wird so ﬁ xiert. Werkseitig werden die Haltemagneten so voreingestellt, dass der geschlossene Türgriff ﬂ ächenbündig zur Türoberﬂ...
Seite 41 Aufstellung und Erstinbetriebnahme 3.10 Elektronische Heizhilfe, Einbau Elektronische Heizhilfe ist für den NOVIA CL, NOVIA plus und NOVIA plus als optionales Zubehör verfügbar (1004-01039). Set, bzw. Nachrüst-Set bestehend aus LED-Element, Steuerung, Batteriegehäuse, Montagematerial. Der Temperaturfühler für die elektronische Heizhilfe ist werkseitig in jedem NOVIA CL, NOVIA plus und NOVIA plus vorgerüstet.
Seite 42 Aufstellung und Erstinbetriebnahme drei Schrauben des vorderen Zierring-Segments lösen – Innensechskant (Inbus), SW 4 mm und Zierring-Segment entnehmen, Abb. 3.12 Zierring-Segment entnehmen Einbau des LED-Elements LED-Element von oben in die vorgesehene Öffnung im Geräteboden einsetzen – LED muss dabei nach unten zeigen, Abb.
Seite 43 Aufstellung und Erstinbetriebnahme Anschlusskabel des LED-Elements nach innen zum Geräteboden führen Abb. 3.15 eingesetztes LED-Element Zierring-Segment wieder einsetzen und anschrauben – 3 Schrauben Innensechskant (Inbus), SW 4 mm Abb. 3.16 Zierring-Segment wieder einbauen...
Seite 44 Aufstellung und Erstinbetriebnahme Einbau der Steuerung Steuerung, schwarzes Gehäuse mit 3 Steckerbuchsen, und Batterie-Gehäuse, schwarzes Gehäuse mit einer Steckerbuchse und einem AN/AUS-Schalter, in das Gehäuse unter dem Zierring-Segment einsetzen, Abb. 3.17 Steuerung und Batteriegehäuse, elektronische Heizhilfe Anschließen die Kabelverbindungen an der Steuerung herstellen: —...
Seite 45 Heizhilfe nicht mit Batterien, sondern über Netzteil zu betreiben. Durch die Verbrennungsluft- leitung ist der Zugriff auf das Batteriefach nur noch sehr eingeschränkt möglich, wenn das Batteriegehäuse innerhalb des NOVIA untergebracht ist. senkrechte Zierringblende wieder montieren, siehe dazu auch Schritte Aschetür wieder einhängen.
Seite 46 Aufstellung und Erstinbetriebnahme Einstellungen Funktionskontrolle - Demomodus Über die Dip-Schalter kann die Steuerung in einen Demo-Modus versetzt werden. Dabei leuchtet die LED abwechselnd in den 3 verschiedenen Farben rot – grün – blau. DIP-Schalter-Einstellung Funktion der Steuerung normaler Betriebsmodus der elektronischen Heizhilfe Demomodus der elektronische Heizhilfe...
Seite 47 Herstellung mit Schutzkappen bzw. -stopfen aus Kunststoff versehen. Diese sind vor der Installation zu entfernen. Schutzkappen und -stopfen sind nicht für den Betrieb geeignet. Anschlüsse und Gewindegrößen: Rücklauf, 1/2“ IG, Vorlauf, 1/2“ IG, TAS-Zu-/Ablauf, 1/2“ AG. Abb. 3.18 NOVIA W: Anschlüsse Vorlauf, Rücklauf (mit bereits montierten Doppelnippeln) und TAS...
Seite 48 Aufstellung und Erstinbetriebnahme Anschlusssatz: Doppelnippel, 1/2“ AG, 140 mm Sicherheitsventil (SV), 1/2“, 2,5 bar Reduziernippel, 3/4“ AG x 1/2“ AG Doppelnippel, 3/4“ AG 32 mm T-Stück, 3/4“ IG x 3/4“ IG x 3/4“ IG Reduzierstücke, 1/2“ IG x 3/4“ AG Abb.
Seite 49 Sockelbereich des Ofens Kesselentleerung - Kesselfüll- und -entleerung in Rücklauﬂ eitung installieren – entsprechender KFE-Kugelhahn im Lieferumfang Anschlusssatz enthalten, Abb. 3.20 NOVIA W: Revisionstür und Verschraubung der Abb. 3.21 NOVIA W: Gewindemuffen für automatischen Entlüfter, Deckplatte TAS- und Kesselfühler Revisionstür oberhalb der Feuertür öffnen,...
Seite 50 Dichtheitsprüfung können die rückseitigen Verkleidungen wieder montiert werden. Falls nötig können die Seitenverkleidungen des NOVIA W mit den drei Spannschrauben (z.B. mit Schraubendreher oder Zange) passend ausgerichtet werden. Beachten Sie für die Installation und die Abschluss- prüfung sie separate Installationsanleitung für die Wassertechnik.
Seite 51 Die LEDATHERM Komplettstation ist für die Gewährleistung der Anlagensicherheit, der korrekten Funktion und der angegebenen Leistungswerte unbedingt erforderlich. Der NOVIA W darf nur betrieben werden, wenn die wasserseitige Installation funktionstüchtig fertiggestellt und der Wärmetauscher befüllt ist! Die Installationsanleitung für Geräte mit Wassertechnik ist zu beachten.
Seite 52 Wärmetauschers oder Schließen des Entlüfters) können in der Regel von Vorne, ohne Abnehmen der Deckplatte erfolgen. Abb. 3.24 Auﬂ agepunkte der Deckplatte Beim NOVIA W wird die Deckplatte mit dem Edelstahl-Zierring verschraubt – Innensechskant (Inbus), SW 4 mm. Abb. 3.25 NOVIA W: Verschraubung der Deckplatte Zu Beachten beim Aufsetzen der Deckplatte: Die vorderen Stifte der Deckplatte haben einen größeren Abstand zu einander als die hinteren.
Seite 53 Aufstellung und Erstinbetriebnahme 3.12 Installation LEDATRONIC Die Vorgaben der LEDATRONIC Montage- und Bedienungsanleitung sind zu beachten! Der Temperaturfühler sowie der Türschalter sind werkseitig vormontiert. Die Reglereinheit der LEDATRONIC kann im Sockelbereich des Ofens in einem entsprechenden Fach unter dem unteren Edelstahl-Zierring untergebracht werden (siehe „Abb.
Seite 54 (Beispiel NOVIA W). Einstellungen der LEDATRONIC Für den Betrieb des des NOVIA plus, NOVIA CL oder NOVIA W unter optimalen Anlagen- und Schornstein- bedingungen ist die LEDATRONIC auf den Gerätetyp NOVIA einzustellen. Für Anpassungen der LEDATRONIC bei besonderen Anlagenverhältnissen können entsprechende Einstel- lungen nach Vorgabe der Montageanleitung der LEDATRONIC vorgenommen werden.
Seite 55 Fachmann-Ebene. Wechsel in die Menü-Ebene direkt aus der Hauptanzeige. Wechsel in die Fachmann-Ebene Eingabe des Passworts und Weiter. Auswahl der Einstellung Heizgerät. Auswahl des Gerätetyps NOVIA (alle) Die getroffene Auswahl wird bestätigt mit „Ausgeführt“. Abb. 3.28 Zugriff auf die Heizgeräte-Ebene...
Seite 56 Aufstellung und Erstinbetriebnahme Betrieb der Feuerstätte unter Prüfbedingungen Die Verbrennungsluftregelung passt die Einstellung der Verbrennungsluftklappe während des Abbrands ständig an den jeweiligen Zustand der Verbrennung an. Unter Normprüfbedingungen (Produkt-, Baumusterprüfung) gem. DIN EN 13240 muss die Verbrennungs- luftklappe während des gesamten Abbrands entsprechend eingestellt werden und anschließend unverändert bleiben.
Seite 57 Aufstellung und Erstinbetriebnahme 3.14 Verbindungsstück und Anschluss an den Schornstein Das Abgasrohr (Verbindungsstück) muss auf dem Abgasstutzen sicher befestigt sein. Der Querschnitt sollte innerhalb der Rohrstrecke nach Möglichkeit nicht verringert werden. Das Abgasrohr (Verbindungsstück) darf nicht mit Gefälle zum Schornstein verlegt werden. Das Abgasrohr (Verbindungsstück) darf nicht in den freien Schornsteinquerschnitt hineinragen.
Seite 58 Aufstellung und Erstinbetriebnahme Die geforderten bzw. vorgeschriebenen Abstände zwischen Abgasrohr und brennbaren Bauteilen müssen eingehalten sein. Der Anschluss an den Schornstein muss im selben Geschoss erfolgen, in dem auch die Feuerstätte aufgestellt ist. Das Abgasrohr darf nicht in andere Geschosse oder andere Wohneinheiten / Nutzungs- einheiten geführt werden.
Seite 59 Aufstellung und Erstinbetriebnahme 3.15 Erstinbetriebnahme Wir empfehlen, bei der ersten Inbetriebnahme der Feuerstätte nur mit geringer Brennstoffaufgabe (1-2 kg) zu heizen. Eventuelle Kondensatbildung an der Feuerstätte oder an der Verkleidung sollte sofort sorgfältig abgewischt werden, bevor Rückstände in den Lack einbrennen können. Während der Erstinbetriebnahme kann es zu leichter Geruchsbildung durch die Einbrennlackierung kommen.
Seite 60 Normen und Richtlinien Normen und Richtlinien Nachstehende Rechtsvorschriften, Technische Regeln, Normen und Richtlinien sind für die Planung und Erstellung, sowie den Betrieb von Feuerstätten (wie z.B. Kaminöfen) und Heizungssystemen besonders zu beachten: Landesbauordnung des jeweiligen Bundeslandes FeuVO Feuerungsverordnungen der jeweiligen Bundesländer 1.
Seite 61 Normen und Richtlinien VDI 2035 VDI-Richtlinie 2035, Vermeidung von Schäden in Warmwasserheizanlagen, Blatt 1 – Steinbildung Blatt 2 – wasserseitige Korrosion ZV SHK Merkblatt Merkblatt zur TROL – „Wassertechnik“ - Sichere Installation und Betrieb von Wassertechnik wasserführenden Festbrennstoff-Einzelraumfeuerungsanlagen – 2017 ZV SHK Alle notwendigen nationalen und europäischen Normen, sowie regionale und örtliche Vorgaben, Brennstoff- verordnungen, Bebauungspläne, usw.
Seite 62 Zu dieser Aufstell- und Bedienungsanleitung können je nach Art des Geräts weitere Anleitungen oder Anleitungsteile gehören, welche notwendige Angaben gem. DIN EN 16510 enthalten. Dies sind z.B. die separaten Anleitungen zum LEDA Unterdruck-Controller LUC und die separate Dokumentation „Produktinformationen gemäß europäischer Richtlinien und Verordnungen (EU-Produktangaben)“.
Seite 63 Sonstige Angaben und zugeh. Anleitungen Informationen bezüglich Demontage, Recycling und Entsorgung Entsprechende Informationen bezüglich Demontage, Recycling und / oder Entsorgung am Ende des Lebenszyklus ﬁ nden Sie in der separaten Dokumentation „Produktinformationen gemäß europäischer Richtlinien und Verordnungen (EU-Produktangaben)“.
Seite 64 Brennstoffe, verwenden Sie insbesondere keine ﬂ üssigen Brennstoffe. Beste Abbrandergebnisse zeigen der NOVIA C, NOVIA CL und NOVIA plus bei Verwendung von zwei ungefähr gleich großen Holzscheiten mit ca. 20 cm Länge. Diese werden in der Mitte nebeneinander, also einlagig längs in den Brennraum gelegt.
Seite 65 Die angegebenen Brennstoff-Füllmengen bei Nennwärmeleistung entsprechen der maximalen Füllhöhe bei Nennwärmeleistung. Die richtige Brennstoffmenge und -größe Entnehmen Sie bitte folgender Tabelle die jeweils korrekten Brennstoffmengen. Kaminofen Typ NOVIA C, NOVIA CL, NOVIA W NOVIA plus Brennstoff-Füllmenge bei Scheitholz [kg] optimale Brennstofﬂ änge bei Scheitholz...
Seite 66 Ausreichend trockenes Holz erreicht man in der Regel durch eine zwei- bis drei-jährige Lagerung von gespaltenem Holz an gut gelüfteter Stelle. Optimale Brennstoff-Eigenschaften für den Kaminofen NOVIA: Scheitholzlänge: ca. 20 cm (NOVIA C, NOVIA CL, NOVIA plus) ca. 25 cm (NOVIA W) maximaler Umfang: ca. 30 cm Stückigkeit:...
Seite 67 Um einen efﬁ zienten und emissionsarmen Abbrand bei der vorgesehenen Leistung zu erhalten, beachten Sie neben der jeweils korrekten eingelegten Brennstoffmenge unbedingt auch die Abbranddauer, bzw. den vorgesehenen Brennstoffdurchsatz. Optimale Holzbriketts für den Kaminofen NOVIA: Stücklänge: optimal 20 cm, maximal ca. 25 cm empfohlener Durchmesser: ca.
Seite 68 Bedienung Empfehlungen für den Brennstoff Braunkohlebriketts Der Betrieb des NOVIA C, NOVIA CL oder NOVIA plus mit Kohlebrennstoffen ist nur mit korrekter Lufteinstellung (Brennstoffwahl) möglich, siehe „Rüttelrost, Brennstoffwähler, Voreinstellung auf Kohlebetrieb“ auf Seite 66. Möchten Sie mit Braunkohlebriketts heizen , verwenden Sie ausschließlich Briketts aus reiner Braunkohle, Kohle-Brennstoffe wie Steinkohle, Koks, Anthrazit, Torf, usw.
Seite 69 Bedienung Anzündhilfen Zum Anzünden empfehlen wir Reisig, Kleinholz und unsere praktischen Anzündwürfel LEDA FeuerFit! Spalten Sie Brennholz zum Anzünden entsprechend klein (keine Rundlinge). Schmale Holzscheite, vor allem aus Weichholz, haben zwar eine kurze Brenndauer, eignen sich aber sehr gut zum Anzünden.
Seite 70 Bedienung Schornsteinfeger haben zudem ein gutes Auge für Spuren solcher Umweltsünden. Ein- bis viermal im Jahr kontrolliert der Schornsteinfeger den Schornstein. Wenn die Feuerstätte richtig bedient und ausschließlich mit trockenem Brennholz betrieben wird, lässt sich ein übermäßiger Rußansatz verhindern und minimiert so auch den Reinigungsaufwand und die damit verbundenen Kosten der notwendigen Kehrarbeiten.
Seite 71 6.2 Funktionsprinzip der Holzverbrennung Holzfeuerung - Nutzen bis zum letzten Funken Der NOVIA hat einen mit Schamottesteinen ausgekleideten Feuerraum. Der Brennstoff wird auf einem geschlossenen Brennraumboden mit Schamottesteinen abgebrannt. Die gesamte Verbrennungsluft wird der Feuerstätte über das Luftventil im Geräteboden zugeführt und über Kanäle in den Brennraum verteilt.
Seite 72 Bedienung Stufe 2 - Heizgas-Aufbereitung: Kurz vor und in der Nachverbrennungszone wird den Heizgasen ein weiterer Teil der Luft zugeführt. In diesem Bereich im oberen Teil des Feuerraums wird das energiereiche Heizgas noch einmal mit aufgeheizter Verbrennungsluft versorgt. Durch die Form und Ausführung der Heizgaskanäle wird die gewünschte Durchmischung von Brenngas und Luft erreicht.
Seite 73 In geschlossener Stellung liegt der Türgriff in der Flucht der Türoberﬂ äche an. Abb. 6.1 geöffneter Türgriff Abb. 6.2 Türgriff und Bediengriff Den NOVIA können Sie mit dem abnehmbaren Bediengriff („kalte Hand“) öffnen. Dazu wird dieser Bediengriff mit dem ﬂ achen, kurzen Steg in die Nut unterhalb des Türgriffs...
Seite 74 Die Aschetür nur bei geschlossener Feuertür und bei nicht betriebenem Gerät öffnen! Die Aschetür besitzt einen Schnappverschluss und keinen eigenen Türgriff. Zum Öffnen der Aschetür NOVIA wird der abnehmbare Bediengriff („kalte Hand“) rechts hinter der Aschetür eingesteckt bzw. eingehakt und die Aschetür aufgezogen.
Seite 75 Bedienung Ein kurzzeitiger Betrieb mit geöffneter Rosteinrichtung zu Beginn des Abbrands kann auch bei Holzbrennstoffen das Anheizen erleichtern. Bei Betrieb mit Holz oder Holzbriketts muss die Rosteinrichtung aber nach dem Anheizen wieder geschlossen werden. Abb. 6.4 Rüttelrost geschlossen für Betrieb mit Scheitholz. Abb.
Seite 76 Bedienung Bei Betrieb des NOVIA wird der Luftschieber heiß. Daher sollte für Einstellungen bei Betrieb des Ofens der mitgelieferte Handschuh oder der abnehmbare Bediengriff verwendet werden. Abb. 6.7 Verbrennungsluftschieber: Abb. 6.8 Verbrennungsluftschieber: Abb. 6.9 Verbrennungsluftschieber: ganz ganz rechts – Luft ganz mittig –...
Seite 77 „Aschetür“ auf Seite 66, lösen Sie die beiden Schrauben auf dem Edelstahl-Zierring – Innensechskant (Inbus), SW 3 mm, nun können Sie die senkrechte Zierringblende (Edelstahlabdeckung) entnehmen, mittig dahinter liegt der Stellmotor Verbrennungsluftklappe. Abb. 6.10 NOVIA mit LEDATRONIC: Edelstahlabdeckung vor der motorischen Luftklappe...
Seite 78 Abb. 6.11 NOVIA W mit LEDATRONIC: manueller Stellhebel der motorischen Luftklappe Umlenkschieber bei NOVIA W Der NOVIA W besitzt einen Umlenkschieber im Wärmetauscher. Durch Verstellen dieses Schiebers kann die Aufteilung zwischen direkter und wasserseitiger Leistung verändert werden. Die Bedienung des Umlenkschiebers erfolgt über den Bedienhebel mittig über der Feuertür...
Seite 79 Betriebsstellung, Schnittdarstellung Anheizstellung, Schnittdarstellung Bei Betrieb des NOVIA W wird der Bedienhebel des Umlenkschiebers heiß. Daher sollte für Einstellungen bei Betrieb des Ofens der abnehmbare Bediengriff verwendet werden. Verwenden Sie die Anheizstellung (Umlenkschieber heraus gezogen), um den Schornstein schnell auf Betriebstemperatur zu bringen oder Betrieb bei ungünstigen Schornsteinbedingungen (z.B.
Seite 80 Ofen angeheizt werden: Ist zur Überwachung des gemeinsamen Betriebs von Feuerstätte und Lüftungsanlage ein LEDA Unterdruck-Controller (LUC) installiert, kann der Unterdruck des Schornsteins direkt abgelesen werden. Verwenden Sie bei jedem Betrieb Ihres Ofens Ihnen und der Umwelt zu Liebe nur gutes Brennholz.
Seite 81 Sie diese Streifen auf den Feuerraumboden, legen Sie 2 bis 3 kleine Stücke einer passenden Anzündhilfe (z.B. LEDA FeuerFit) zwischen die Streifen und entzünden Sie diese, legen Sie zwei weitere, etwas größere Holzstücke auf die Streifen – verwenden Sie zum Anheizen insgesamt rund die Hälfte der Brennstoffmenge, die bei voller Leistung notwendig wäre.
Seite 82 Sie den Lufthebel ein kleines Stück weiter hinein – nicht mehr als bis ca. zur Hälfte. schließen Sie die Drosselklappe im Abgasrohr. NOVIA W: schieben Sie den Umlenkschieber oberhalb der Feuertür hinein. Das Nachlegen und Anheizen kann erleichtert werden, wenn währenddessen z.B. ein Fenster im Aufstellraum der Feuerstätte gekippt oder geöffnet wird.
Seite 83 Bedienung Weiterheizen und Leistungsregelung mit Scheitholz oder Holzbriketts Holz ist ein lang-ﬂ ammiger, stark gasender Brennstoff, der zügig und unter ständiger Sauerstoffzufuhr abgebrannt werden muss. Der Abbrand darf nicht gedrosselt werden. Der Brennstoff Holz ist daher nur bedingt über die Verbrennungsluftmenge regulierbar. In gewissem Umfang kann die Leistung nur über Aufgabehäuﬁ...
Seite 84 Schließen Sie die Verbrennungsluft komplett - Verbrennungsluftschieber ganz links, halten Sie den Rost geschlossen, NOVIA W: auch der Hebel für den Umlenkschieber (oberhalb der Feuertür) bleibt hinein geschoben. Wird die Verbrennungsluft bei Betrieb mit Scheitholz oder Holzbriketts rechtzeitig geschlossen, bleiben in der Regel Reste der letzten aufgelegten Holzmenge als Holzkohlestücke zurück.
Seite 85 Bedienung 6.5 Heizbetrieb und Einstellungen bei Braunkohlebriketts Nur die Geräte ohne Wassertechnik sind für den Betrieb mit Braunkohlebriketts vorgesehen. Vor dem Anheizen Auf dem Feuerraumboden beﬁ nden sich oft noch Brennstoffreste vom vorherigen Abbrand, diese sollten vor dem nächsten Anheizen zumindest grob entfernt werden. Durch Betätigen der Rosteinrichtung (siehe hierzu auch „Entaschen“...
Seite 86 Ofen angeheizt werden: Ist zur Überwachung des gemeinsamen Betriebs von Feuerstätte und Lüftungsanlage ein LEDA Unterdruck-Controller (LUC) installiert, kann der Unterdruck des Schornsteins direkt abgelesen werden. Verwenden Sie bei jedem Betrieb Ihres Ofens Ihnen und der Umwelt zu Liebe nur qualitativ hochwertige Braunkohlebriketts.
Seite 87 25 cm haben, legen Sie diese Streifen auf den Feuerraumboden, legen Sie 2 bis 3 kleine Stücke einer passenden Anzündhilfe (z.B. LEDA FeuerFit) zwischen die Streifen und entzünden Sie diese, legen Sie zwei weitere, etwas größere Holzstücke auf die Streifen – verwenden Sie zum Anheizen insgesamt rund die Hälfte der Brennstoffmenge, die bei voller Leistung notwendig wäre,...
Seite 88 Bedienung Nachlegen und Heizen mit Braunkohlebriketts Die Verbrennungsluft-Einstellung ist und bleibt bei Betrieb mit Braunkohleb- riketts komplett geöffnet. Öffnen Sie die Feuertür vorsichtig und langsam, bewegen Sie das Rüttelrost mehrere Male nach links und Abb. 6.23 Verbrennungsluftschieber: Abb. 6.24 Rüttelrost: Hebel rechts – ganz rechts –...
Seite 89 Bedienung Öffnen Sie die Feuertür vorsichtig und langsam, bewegen Sie das Rüttelrost mehrere Male nach links und rechts, um ein gutes Überzünden zu gewährleisten, legen Sie die Braunkohlebriketts auf ein ausreichendes Glutbett auf, beachten Sie die erforderlichen und vor allem maximalen Brennstoffmengen (siehe „6.1 Brennstoffe“ auf Seite 56), warten Sie ab, bis der neu aufgelegte Brennstoff überzündet hat.
Seite 90 Bedienung Weiterheizen nach dem Abbrandende mit Braunkohlebriketts Bei erneutem Weiterheizen öffnen Sie die Verbrennungsluft komplett, indem Sie den Luftschieber ganz nach rechts schieben. Dadurch wird die Restglut intensiv mit Luft versorgt und zügig zum Glühen gebracht. Auf diese Grundglut kann wieder Brennstoff aufgelegt werden. 6.6 Außerbetriebnahme im Störfall Im Falle eines größeren Problems kann es möglicher Weise notwendig werden, den Kaminofen außer Betrieb zu nehmen.
Seite 91 Bedienung 6.7 Elektronische Heizhilfe (optionales Zubehör) Der NOVIA CL, NOVIA plus und NOVIA W können mit einer elektronischen Heizhilfe ausgestattet werden (optionales Zubehör). Mit eingebauter Heizhilfe erhalten Sie während des Betriebs der Feuerstätte über eine dezente, indirekte Leuchtanzeige (LED-Leuchte) ständig Information, ob sich die Verbrennung im gewünschten, richtigen,...
Seite 92 Bedienung Läuft der Verbrennungsprozess zu heftig, zu stark oder zu schnell ab, oder wurde deutlich zu viel Brennstoff aufgelegt, erfolgt ebenfalls eine entspre- chende Information durch die elektronische Heizhilfe (Anzeige leuchtet rot). Abb. 6.30 LED-Lichtsignal „ROT“ LED leuchtet rot - Abbrand ist zu schnell oder zu stark! Abbrandinformationen und sinnvolle Maßnahmen LED leuchtet grün - alles ist in Ordnung! LED-Anzeige leuchtet dauerhaft grün...
Seite 93 Bedienung LED leuchtet grün - alles ist in Ordnung! LED-Anzeige leuchtet bis zum Abbrandende dauerhaft grün — Ofen ist in Betrieb, — die elektronische Heizhilfe ist in Ordnung, — der Abbrand bewegte sich über die gesamte Zeit „im grünen Bereich“. Abb.
Seite 94 Bedienung oder trockeneres Holz, ggf. auch durch ungenügende Schornsteinbedingungen durch schlechtes Wetter, warme Außentemperaturen oder sonstige Störungen. LED leuchtet zunächst grün dann rot Anzeige leuchtet zunächst grün, dann dauerhaft rot — Ofen ist in Betrieb, — die elektronische Heizhilfe ist in Ordnung, —...
Seite 95 Bedienung kontrollieren Sie die Brennstoffmenge und vermeiden Sie zu große Brennstoffmengen (nicht mehr als 1,8 kg Brennstoffaufgabe bei NOVIA CL oder NOVIA plus bzw. 1,9 kg bei NOVIA W), verwenden Sie keinen zu klein gespaltenen Brennstoff, ein zu intensiver Abbrand kann auch ggf. durch einen zu starken Unterdruck im Schornstein hervorgerufen werden.
Seite 96 Die Reinigung und Wartung kann nur bei einem kalten Gerät vorgenommen werden! Regelmäßige Wartung und Prüfung Um die erforderliche Sicherheit, die richtige Funktion und auch die Langlebigkeit des NOVIA zu erreichen, müssen wiederkehrend und regelmäßig alle Bauteile, Komponenten und Bereiche der Feuerstätte kontrolliert und gewartet werden.
Seite 97 Bedienung NOVIA C, NOVIA CL, NOVIA plus, NOVIA W mindestens erforderliche Wartungs- und Prüfungsar- jede jeden beiten jedem Woche Monat jährlich Bedarf Betrieb Betrieb Betrieb Überprüfung aller ggf. angeschlossenen Feuerstätten (Mehr- fachbelegung) auf korrekten Zustand, geschlossene Feuerraum- verschlüsse sowie auf geschlossene Verbrennungsluftöffnungen aller nicht in Betrieb beﬁ...
Seite 98 Wir empfehlen für die wiederkehrende Prüfung der Sicherheitseinrichtungen und der wasserseitigen Installation die Verwendung der „LEDA Wassertechnik-Checkliste“. Der NOVIA W, seine Tauscherﬂ ächen müssen mindestens einmal im Jahr oder bei Bedarf auch öfter gereinigt werden, um einen wirtschaftlichen und einwandfreien Betrieb zu gewährleisten. Viele der erforderlichen Arbeiten sollten durch den Fachbetrieb durchgeführt werden.
Seite 99 Bedienung Entaschen Nur bei zu viel Rückständen im Brennraum, sollte lose Asche entnommen werden. Das Aschebett darf sich höchstens bis zur Unterkante der Feuerraumöffnung aufbauen. Lose Holzkohlestücke können sich auch darüber beﬁ nden, sofern sie nicht heraus fallen. Bei Betrieb mit Braunkohlebriketts sollten lose Rückstände und Asche immer soweit entfernt werden, dass Verbrennungsluft gut durch den Rost strömen kann.
Seite 100 Bedienung Reinigen der Nachverbrennungszone (bei Geräten ohne Wassertechnik) Um Asche und Ruß in der Nachverbrennungszone zu entfernen kann die Umlenkung einfach entfernt werden. Heben Sie die Umlenksteine ein Stück an (siehe Abb. 6.36), drehen Sie die Umlenksteine um 90° zur Gerätemitte (siehe Abb.
Seite 101 Abb. 6.39 Umlenkung entnehmen Reinigen der Sichtscheibe Ein Beschlagen der Scheibe lässt sich auf Dauer nicht vollständig vermeiden. Der NOVIA besitzt jedoch eine Scheibenspülung, die eine schnelle Verunreinigung der Glaskeramikscheibe verhindert. Beim Anheizen und bei Verwendung von feuchtem Holz, von zu großen Holzstücken oder bei ungenügenden Schornsteinbedingungen schlägt sich Kondensat aus den Brenngasen auf der Scheibe ab und Rußpartikel...
Seite 102 Die Dichtung der Scheibe muss beim Reinigen trocken gehalten werden, damit sie ihre Elastizität behält. Durch Kondensat oder Reinigungsmittel verhärtete Dichtungen gewährleisten nicht mehr die nötige Bewegungsfreiheit für die Glaskeramikscheibe. Dies kann zur Beschädigung der Scheibe führen. Reinigen des Wasserwärmetauschers bei NOVIA W Während der Heizperiode sollte der Wasserwärmetauscher des NOVIA W zwei- bis dreimal (ggf.
Seite 103 Bedienung Lösen Sie alle vier Flügelmuttern des Revisionsdeckels Ziehen Sie den Umlenkschieber heraus und nehmen Sie den Revisionsdeckel ab. Wenn gewünscht, können Sie den Revisionsdeckel auch an einen Halter am Kaminofen hängen. Klappen Sie hierzu den Halter für den Revisionsdeckel (links neben dem Revisionsdeckel herunter und hängen den Revisionsdeckel mit seiner seitlichen Öse ein.
Seite 104 Sicherheitsventil und Thermische Ablaufsicherung müssen mindestens einmal im Jahr auf Funktion überprüft werden. Neben der wiederkehrenden Reinigung des Wärmetauschers Ihres NOVIA W muss mindestens einmal jährlich eine eingehende Überprüfung der Funktion und Sicherheitseinrichtungen erfolgen. Wir empfehlen eine Überprüfung anhand unserer Checkliste für Wassertechnik durch den Fachbetrieb.
Seite 105 Kontrolle des Sicherheitsventils, Kontrolle des Stellventils der thermischen Ablaufsicherung (TAS), Neben der Überprüfung der beschriebenen Bauteile des NOVIA W muss auch die weitere Installation und die notwendigen Komponenten kontrolliert werden: Kontrolle von Systemtrenner und Wasserﬁ ltern - soweit solche Bauteile vorhanden sind,...
Seite 106 Bedienung 6.9 Checkliste bei Störungen Störung Ursache Abhilfe Überprüfen; max. Restfeuchte 20% Das Feuer brennt Holz zu feucht schlecht (siehe „6.1 Brennstoffe“ auf Seite 56) oder Nur den Brennstoff verwenden, der für Falscher Brennstoff oder zu Sichtscheibe ver- wenig das Gerät geeignet und zugelassen ist schmutzt schnell (siehe „6.1 Brennstoffe“...
Seite 107 überprüfen, ggf. Fenster öffnen Vortür (falls vorhanden) kontrollieren und ggf. öffnen ggf. Ihren Fachbetrieb verständigen mindestens 2 mal im Jahr reinigen bei NOVIA W: Wasserwärmetau- scher verrußt Tür in der Anheizphase anlehnen. Gerät Kondensatbildung Hoher Temperaturunterschied im Brennraum dabei nicht unbeaufsichtigt lassen!
Seite 108 Brennstoff grundsätzlich nur nachlegen, Brennstoff nicht herunterge- brannt wenn im Gerät keine sichtbare „gelbe“ Flamme mehr vorhanden ist die vorgesehene Menge Brennstoff für bei NOVIA W: Wasser- zu wenig Brennstoff leistung bzw. Ihre Geräteversion auﬂ egen Wärmeleistung zu Abgleich von erwarteter Wärmemenge...
Seite 109 Bedienung Störung Ursache Abhilfe Verbrennungsluftöffnungen von nicht bei NOVIA W: Wasser- Schornsteinzug zu schwach: leistung bzw. (Mindestförderdruck für Feuer- in Betrieb beﬁ ndlichen weiteren Wärmeleistung zu stätte und Verbrennungsluftver- Feuerstätten am gleichen Schornstein gering sorgung berücksichtigen) dicht verschließen. Verbindungsstück überprüfen und ggf.
Seite 110 Bedienung Störung Ursache Abhilfe Funktion der Rücklaufanhebung bei NOVIA W: Anspre- Defekt / Fehlen der Rücklaufan- chen der hebung überprüfen lassen thermischen ggf. Rücklaufanhebung korrigieren Ablaufsicherung (TAS) Rohrleitungsverluste des Kessel- Rücklaufs minimieren Rohrleitungen entlüften Keine Wasserzirkulation Alle Entlüfter kontrollieren Überprüfen; 1,5 bis 2 bar empfohlen...
Seite 111 Bedienung Störung Ursache Abhilfe Steckernetzteil überprüfen, LED leuchtet nicht, Steckernetzteil defekt obwohl der Ofen in Anschlussstecker und Anschluss- Betrieb ist leitung überprüfen, Funktionsüberprüfung durchführen, siehe „3.10 Elektronische Heizhilfe, Einbau“ ab Seite 33, ggf. Steckernetzteil austauschen Steuerung austauschen Steuerung defekt Anschluss der Leitung im Stecker Steckerbelegung des Thermoele- ments ist falsch überprüfen, ggf.
Seite 112 Bedienung 6.10 Grundlegende Anforderungen an den Aufstellraum Für die Aufstellung von Feuerstätten gelten Anforderungen an den Aufstellraum. Dies ist ebenfalls bei bereits bestehenden Feuerstätten zu beachten, wenn z.B. der Aufstellraum anderweitig genutzt werden soll, sich das Gebäude von der Nutzung oder Aufteilung ändert, oder weitere Feuerstätten zusätzlich aufgestellt werden sollen.
Seite 113 Raumluftverbund betrieben werden, können darüber hinaus auch Probleme verursachen. Gemäß Feuerungsverordnung sind zusätzliche Sicherheitseinrichtungen vorzusehen. Zur Überwachung empfehlen wir als bauaufsichtlich zugelassene Sicherheitseinrichtung den LEDA-Unterdruck-Controller LUC. (siehe hierzu auch § 4 Absatz 2 MFeuV – zu beachten sind darüber hinaus ggf. auch weitergehende landesspeziﬁ...
Seite 114 Der Aufstellraum muss eine entsprechend gute Luftqualität aufweisen und darf keine nachteilig wirkenden Schwebstoffe enthalten. Der NOVIA heizt zum Großteil über seine warme Oberﬂ äche. Die Oberﬂ äche gibt Wärme durch Strahlung und auch direkt an die Raumluft ab. Dieses Funktionsprinzip setzt voraus, dass in der Raumluft entsprechend wenig Schwebstoffe enthalten sind.
Seite 115 Bedienung diese darf nicht höher als 50 kW sein – sowie die Summe aller Feuerstätten (unabhängig des Brennstoffs) – diese darf nicht über 100 kW liegen. Liegt die Gesamt-Nennwärmeleistung über 50 kW bzw. 100 kW, ist die Aufstellung der Feuerstätten in einem gewöhnlichen Aufstellraum nicht zulässig.
Seite 116 Ersatz- und Verschleissteile Ersatz- und Verschleissteile Es dürfen nur Original-Bauteile bzw. Ersatzteile des Herstellers verwendet werden! Benötigtes Zubehör und Ersatzteile bekommen Sie über Ihren Fachbetrieb. Die Feuerraumauskleidung bzw. Ausmauerung besteht aus dem Naturprodukt Schamotte, bei der nach längerem intensiven Gebrauch vereinzelt Risse auftreten können. Dies hat jedoch keinerlei Auswirkungen auf die Funktion des Gerätes und sollten deshalb nicht vorzeitig ausgetauscht werden.
Seite 117 Ersatz- und Verschleissteile 7.1 NOVIA C, NOVIA CL und NOVIA plus Kaminofen NOVIA C, NOVIA CL und NOVIA plus Bezeichnung der Ersatz-/Verschleißteile 1005-03179 Steinsegment, unten (2 Stück pro Gerät) 1005-03180 Steinsegment, oben (2 Stück pro Gerät) 1005-03181 Steinsegment (4 Stück pro Gerät) 1005-03182 Satz Prallsteine (2 Stück, links und rechts)
Seite 118 Ersatz- und Verschleissteile 7.2 NOVIA W Abb. 7.3 Feuerraumauskleidung NOVIA W Abb. 7.2 Ersatz- und Verschleißteile NOVIA W...
Seite 119 Ersatz- und Verschleissteile Kaminofen NOVIA W Bezeichnung der Ersatz-/Verschleißteile 1005-03180 Steinsegment, unten (2 Stück pro Gerät) 1005-03791 Steinsegment NOVIA W (4 Stück pro Gerät) 1005-03792 Umlenkung NOVIA W 1005-03174 Set Rüttelrost/ Rostlager 1005-03173 Aschekasten 1005-03175 Sichtscheibe 1005-03793 Umlenkschieber 1005-03177 Türdichtungs-Set...
Seite 120 Ersatz- und Verschleissteile 7.3 LEDATRONIC und elektronische Heizhilfe Kaminofen NOVIA CL, NOVIA plus, NOVIA W mit LEDATRONIC Bezeichnung der Ersatz-/Verschleißteile Ident-Nummern 1005-04870 Türschalter LEDATRONIC 1005-01425 Einsteck-Thermoelement Verbrennungsluftklappe mit Stellmotor, Ø 1005-04108 für NOVIA und COLONA 100 mm 1005-01425 Einsteck-Thermoelement (LEDATRONIC)
Seite 121 Technische Daten Technische Daten 8.1 NOVIA C, NOVIA CL und NOVIA plus Kaminofen Typ NOVIA C NOVIA CL NOVIA plus Zulassungsgrundlage, bauaufsichtliche Verwendbarkeit CE-Kennzeichnung gem. DIN EN 13240 Klassiﬁ zierung / Art von Feuerstätten nach Typ BE Typ BE Typ BE DIN EN 16510 Eignung des Geräts, CON oder INT...
Seite 122 Technische Daten Kaminofen Typ NOVIA C NOVIA CL NOVIA plus I. Betriebsdaten Leistungsdaten [kW] Nennwärmeleistung, P [kW] Nenn-Raumwärmeleistung, P Daten für die Schornsteinbemessung nach DIN EN 13384 Teil 1 und Teil 2 Betrieb mit Scheitholz oder Holzbriketts Abgasstutzentemperatur [°C] Abgasmassenstrom bei Nennwärmeleistung, ...
Seite 123 Technische Daten Kaminofen Typ NOVIA C NOVIA CL NOVIA plus Brennstoff-Füllmenge bei Braunkohlebrikett [kg] Brennstoffdurchsatz bei Braunkohlebrikett [kg/h] Brenndauer bei Holzbriketts (ca. 64 Min.) (ca. 64 Min.) (ca. 64 Min.) II. Angaben zum Brand- und Wärmeschutz Abstand des Kaminofens zu brennbaren Materialien zur Seite, nach oben und zum Boden Mindestabstände von der Rückseite des Kaminofens...
Seite 124 Hinweise zur Prüfung: Geprüft wurden die einzelnen Geräte NOVIA C, NOVIA CL und NOVIA plus mit Scheitholz mit einem Abgasrohr von 1,00 m und einer Drosselklappe (Stellung 45°), geprüft wurden die einzelnen Geräte mit Braunkohlebrikett mit einem Abgasrohr von 1,25 m und einer Drosselklappe.
Seite 125 Technische Daten 8.2 NOVIA W - NOVIA mit Wassertechnik Kaminofen Typ NOVIA W Zulassungsgrundlage, bauaufsichtliche Verwendbarkeit CE-Kennzeichnung gem. DIN EN 13240 Klassiﬁ zierung / Art von Feuerstätten nach DIN EN 16510 Typ BE Eignung des Geräts, CON oder INT für Zeitbrandbetrieb (INT) Eignung des Geräts für eine Mehrfachbelegung des...
Seite 126 Technische Daten Kaminofen Typ NOVIA W Daten für die Schornsteinbemessung nach DIN EN 13384 Teil 1 und Teil 2 Abgasstutzentemperatur [°C] Abgasmassenstrom bei Nennwärmeleistung,  [g/s] f,g nom Mindestförderdruck bei Nennwärmeleistung, p [Pa] Verbrennungsluftbedarf [m³/h] 22,3 erforderliche Temperaturklasse des Schornsteins nach...
Seite 127 Technische Daten Kaminofen Typ NOVIA W III. Abmessungen, Massen und sonstiges Durchmesser des Abgasstutzens, Anschlussstutzen Verbin- Ø [mm] dungsstück bzw. Heizgasrohr, d maximale Belastung durch einen Schornstein, die das Gerät [kg] (Guss-Heizkasten) tragen kann, m chim Verbrennungsluftstutzen Ø [mm] Gerätevoreinstellung LT3-Luftklappe (optional) statische Stellung der LT3-Luftklappe (Typprüfung)
Seite 128 Vorlauftemperatur auf 95°C begrenzt (Werkseinstellung der KS) Hinweise zur Prüfung: Geprüft wurden alle Varianten des NOVIA mit dem Prüfbrennstoff Scheitholz. Damit können die handelsüblichen Brennstoffe Scheitholz und Holzbriketts als geeignete Brennstoffe verwendet werden. Die Bedienungsanleitung ist zu lesen und zu beachten!
Seite 129 Sachmängel 24 Monate ab Gefahrübergang. Der durch den Betrieb bedingte Verschleiß ist kein anfänglicher Sachmangel und dementsprechend auch kein Gewährleistungsfall. Neben diesen gesetzlichen Vorgaben übernimmt LEDA zusätzlich eine Garantie von 10 Jahren ab Herstellung auf alle Gussteile für einwandfreie, dem Zweck entsprechende Werkstoffbeschaffenheit. Die Garantie erstreckt sich auf unentgeltliche Instandsetzung des Gerätes bzw.
Seite 132 Ihr LEDA-Händler/-Handwerkspartner Fordern Sie weitere Infos an: Ask for more information: LEDA Werk GmbH & Co. KG Postfach 1160 D - 26761 Leer Tel. +49 491 6099 - 0 Fax - 290 www.leda.de info@www.leda.de...
