2.11 Wasserseitige Anschlüsse des NOVIA W
ACHTUNG! Bei Auslieferung befinden sich zum
Schutz an den Gewinden Schutzkappen bzw.
Stopfen aus Kunststoff. Diese sind erst unmittel-
bar vor dem Anschluss zu entfernen. Diese Kap-
pen sind keinesfalls wasserdicht und dürfen
nicht am Kaminofen verbleiben.
Für eine leichtere Erreichbarkeit der wasserseit-
gen Anschlüsse, können die Revissionsöff-
nungen auf der Rückseite der Gerätes entfernt
werden.
Aus technischen Gründen liegen die Anschlüsse
sehr nah beieinander. Um die Installation zu
erleichtern, sollten die mitgelieferten 1/2" Dop-
pelnippel für den Vorlauf und Rücklauf verwen-
det werden. Dabei ist zu empfehlen, zuerst die
TAS anzuschließen.
Die entsprechenden Anschlussstücke befinden
sich im Lieferumfang.
Die Einschraubmuffen für den automatischen
Entlüfter sowie für eine Tauchhülse des Kessel-
fühlers befinden sich oben am Gerät. Hierzu ist
die Deckplatte zu entfernen. Die Deckplatte ist
nicht mit dem Korpus verschraubt.
Aufstellung und Erstinbetriebnahme
TAS
1/2" AG
RL
1/2"IG

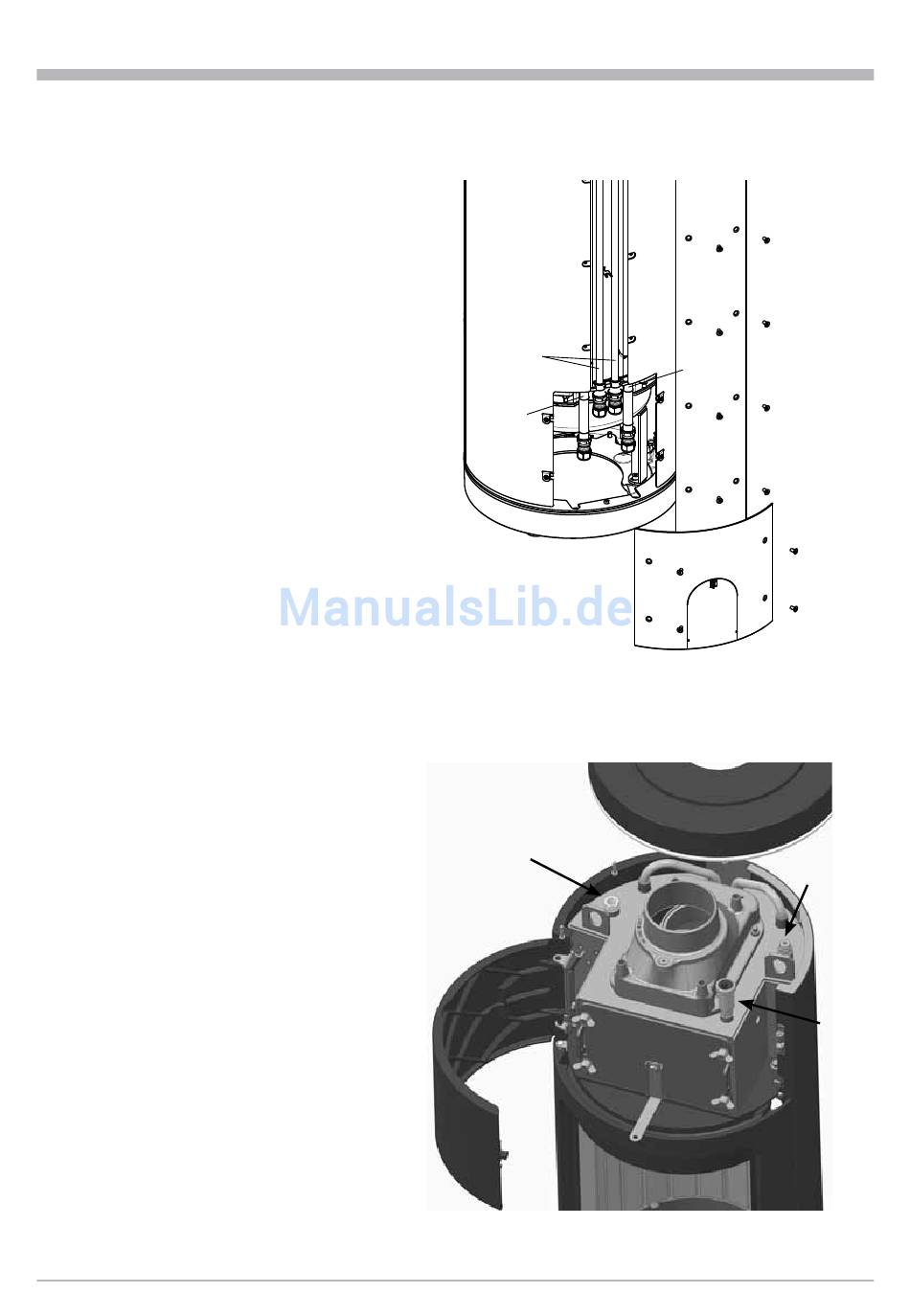

Abb. 2.15 Anordnung der wasserseitigen Anschlüsse, TAS sollte
aus Platzgründen zuerst angeschlossen werden
TAS
Abb. 2.16 Einschraubmuffen für den automatischen Entlüfter
und Kesselfühler
VL
1/2" IG
Kesselfühler
autm.
Entlüfter
