Inhaltszusammenfassung für Leda FINA

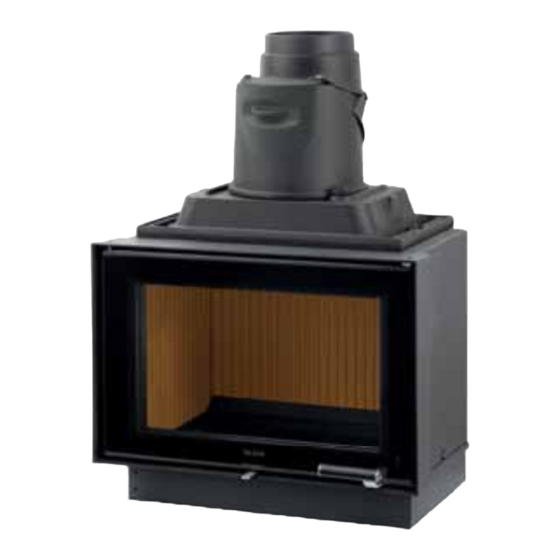

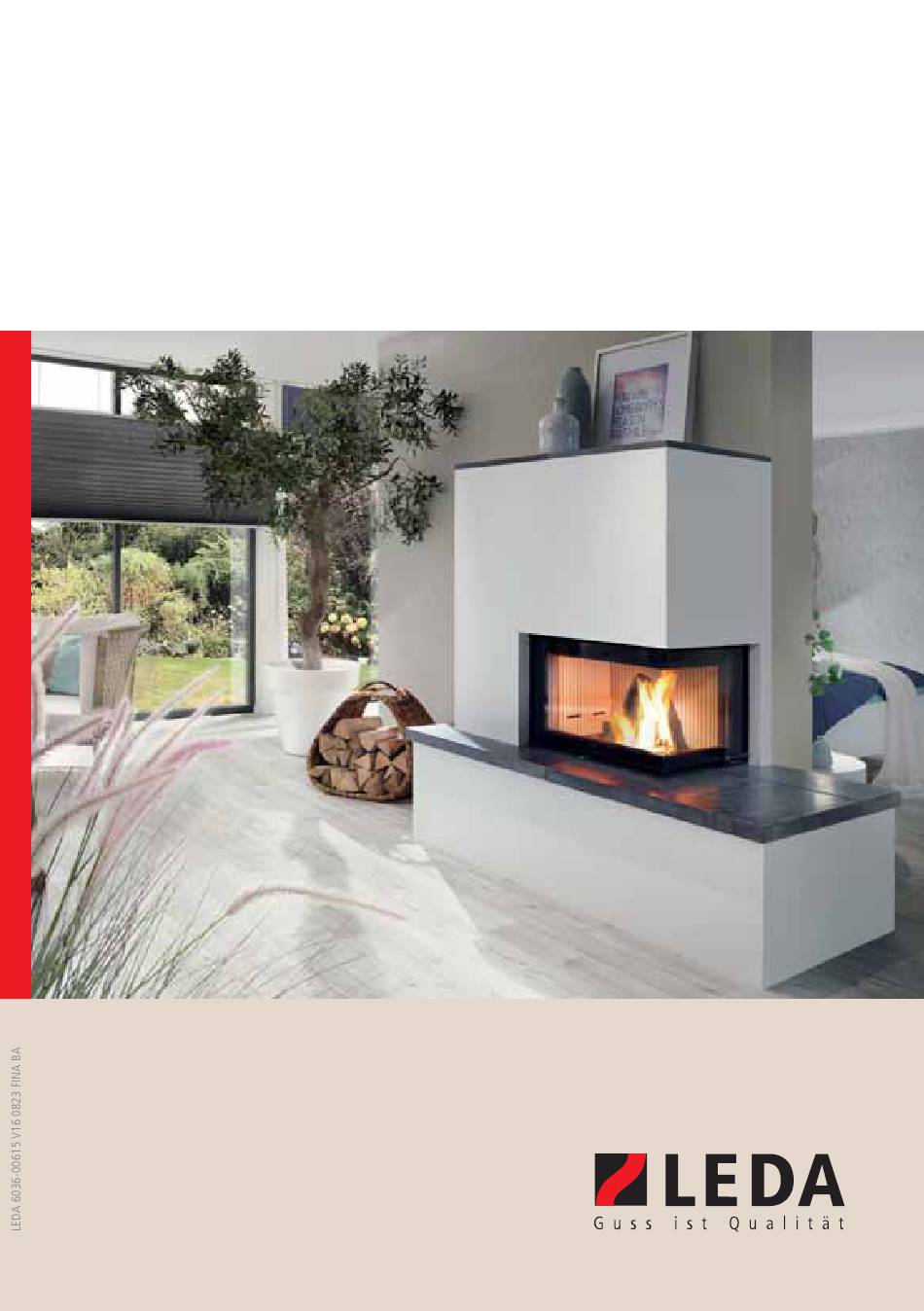

- Seite 1 BEDIENUNGSANLEITUNG Heizkamineinsatz FINA...
- Seite 2 FINA 65 ES R, rechts Ecksichtgerät 1003-02239 FINA 65 plus F, fl ach 1003-02232 FINA 65 plus DS, Durchsichtgerät 1003-02235 FINA 65 plus ES L, links Ecksichtgerät 1003-02238 FINA 65 plus ES R, rechts Ecksichtgerät 1003-02241 Guss-Speicheraufsatz für FINA S 1004-01037...
- Seite 3 Inbetriebnahmeprotokoll für den Anlagenersteller LEDA Heizkamineinsatz FINA / FINA plus FINA 65 F FINA 65 DS FINA 65 ES L FINA 65 ES R Front: mit D-Adapter (für direkten Anschluss) mit Guss-Speicheraufsatz Ausführung: FINA 65 plus F FINA 65 plus DS...
- Seite 5 Inbetriebnahmeprotokoll für den Anlagenbetreiber (verbleibt in dieser Anleitung) LEDA Heizkamineinsatz FINA / FINA plus FINA 65 F FINA 65 DS FINA 65 ES L FINA 65 ES R Front: mit D-Adapter (für direkten Anschluss) mit Guss-Speicheraufsatz Ausführung: FINA 65 plus F...
- Seite 7 Funktionsprinzip der Holzverbrennung Bedienelemente Heizbetrieb und Einstellungen Reinigung und Wartung Checkliste bei Störungen ERSATZ- UND VERSCHLEISSTEILE Glasscheibe, Tür, Türgriff, Türdichtung LEDATRONIC Feuerraumauskleidung FINA TECHNISCHE DATEN FINA und FINA mit Guss-Speicheraufsatz (FINA S) FINA plus GEWÄHRLEISTUNG UND GARANTIE NORMEN UND RICHTLINIEN...
- Seite 9 Wichtige Benutzerinformation Herzlichen Glückwunsch! Mit dem FINA haben Sie sich für einen technisch und optisch modernen und ganz besonderen Heizkamin- einsatz für Ihren Heizkamin bzw. Warmluftofen oder Kachelofen entschieden. Neben dem Design legen wir besonderen Wert auf ausgereifte Verbrennungstechnik, hochwertiges Material und gute Verarbeitung.
- Seite 10 Ein Exemplar verbleibt in dieser Anleitung und hilft später bei auftretenden Fragen zu Ihrer Feuerstätte. Bei Nichtbeachtung der Aufstell- und Bedienungsanleitung erlischt die Gewährleistung. Jede bauliche Veränderung des FINA durch den Anlagenbetreiber ist unzulässig! Beachten und befolgen Sie bei der Errichtung der Feuerstätte, dem Anschließen des Heizkamineinsatzes und bei Betrieb die Angaben dieser Anleitung, sowie die separaten Anleitungen zur LEDATRONIC (Bedienungs- anleitung und Montageanleitung bei Geräten mit LEDATRONIC).
- Seite 11 Gegenstände befi nden, vor Abb. 1.1 nicht brennbarer Belag vor der Feuerraumöffnung - schematische allem auch kein Brennstoff gelagert oder Darstellung FINA F oder DS abgestellt werden. Ein ausreichend großer nicht brennbarer Bereich vor und neben der Feuertür Ihres Heizkamineinsatzes ist...
- Seite 12 Sicherheitshinweise FINA ES Abb. 1.2 nicht brennbarer Belag vor der Feuerraumöffnung - schematische Darstellung FINA ES L Schutz im Strahlungsbereich der Sichtscheibe(n) Wegen der hohen Wärmestrahlung über die Sichtscheibe Ihres Heizkamineinsatzes ist in diesem Bereich ein ausreichender Sicherheitsabstand zu Bauteilen mit oder aus brennbaren Baustoffen oder Einbaumöbeln einzuhalten.
- Seite 13 Abb. 1.4 Strahlungsbereich der Sichtscheibe für ES-Geräte - schematische Darstellung In diesem Bereich dürfen sich keine brennbaren Gegenstände befi nden, auch kein Brennstoff gelagert oder abgestellt werden. Bei der DS-Version des FINA ist der Strahlungsbereich bei beiden Feuertüren zu beachten und der Sicherheitsabstand im Strahlungsbereich bei jeder Scheibenseite einzuhalten.
- Seite 14 Sicherheitshinweise 1.2 Verbrennungsgefahr Heiße Teile, heiße Bereiche, Verbrennungsgefahr! Der Heizkamineinsatz, vor allem seine Tür und Front und die Oberfl ächen der Feuerstätte erwärmen sich bei Betrieb sehr stark. Über die Sichtscheibe der Feuertür wird ebenfalls ein erheblicher Leistungsanteil abgegeben. Zur gefahrlosen Bedienung des Gerätes benutzen Sie bitte den mitgelieferten Schutzhandschuh. Bitte achten Sie darauf, dass besonders Kinder während und nach dem Heizbetrieb einen ausreichenden Sicherheitsabstand halten.
- Seite 15 Verbrennungsluftversorgung und die Abgasabführung empfi ndlich stören. Für einen trotzdem sicheren Betrieb der Feuerstätte empfehlen wir unsere allgemein bauaufsichtlich zugelassene Sicherheitseinrichtung LEDA-Unterdruck-Controller LUC 2. Dieses Gerät überwacht ständig die vorhandenen Druckverhältnisse und würde bei Bedarf die Lüftungsanlage abschalten, bevor gefährlich viel Abgas in den Wohnraum austreten könnte.
- Seite 16 Sicherheitshinweise Solche Veränderungen können z.B. sein: Einbau einer weiteren Feuerstätte am selben oder an einem anderen Schornstein, bauliche Veränderungen des Schornsteins, Einbau oder Umbau von Lüftungsgeräten, z.B. Dunstabzugshaube, WC- oder Bad-Entlüfter, kontrollierte Be- und Entlüftungen, Einbau oder Umbau von entsprechenden Haushaltsgeräten, z.B. Abluft-Wäschetrockner, zentrale Staubsauger-Anlage, ...
- Seite 17 Das Verbrennen von Abfällen oder ungeeigneten Brennstoffen ist nicht zulässig, umweltschädlich und gefährlich. Der FINA ist ausschließlich für den Brennstoff Scheitholz und Holzbriketts vorgesehen. Ausführliche Informationen zu den vorgesehenen Brennstoffen fi nden Sie im Abschnitt „3.1 Brennstoffe“ auf Seite 13.
- Seite 18 Bei Frost können sehr kalte Abgase an der Schornsteinmündung kondensieren und einfrieren. Dies gilt im Besonderen bei Abgasen von Gasfeuerstätten. Achten Sie bei der Inbetriebnahme des FINA daher darauf, dass die Schornsteinmündung frei ist und die Abgase ausreichend gut abziehen können.
- Seite 19 Sicherheitshinweise 1.9 Richtiges Verhalten bei einem Schornsteinbrand Befolgen Sie folgende Grundsätze für richtiges Verhalten im Falle eines Schornsteinbrands und prägen Sie sich die folgenden Punkte ein! Schließen Sie die Verbrennungsluft! Rufen Sie die Feuerwehr und den zuständigen Schornsteinfeger (bevollmächtigter Bezirksschorn- steinfeger)! ...
- Seite 20 Erstinbetriebnahme Erstinbetriebnahme Neu gemauerte Kachelöfen müssen vor dem Heizbetrieb austrocknen, da beim Aufbau viel Wasser verwendet wird. Dies erreicht man im Sommer, indem die Feuertür im kalten Zustand ganz geöffnet wird. Bei niedrigen Außentemperaturen muss der Kachelofen trocken geheizt werden. Ein neu errichteter Kachelofen darf auf keinen Fall zum Trocknen von Wohnräumen im Neubau genutzt werden.
- Seite 21 Verwenden Sie nur sauberes, unbehandeltes, natur-belassenes, gespaltenes und trockenes Brennholz oder saubere und trockene Holzbriketts in den geeigneten Qualitäten, Größen, Längen und Mengen. Der FINA ist für die Brennstoffe Scheitholz und Holzbriketts vorgesehen. Gemäß 1. Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes (1.BImSchV, §3 Abs. 1, Nr.
- Seite 22 Bedienung Entnehmen Sie bitte folgender Tabelle die jeweils korrekten Brennstoffmengen. Heizkamineinsatz FINA FINA plus I. Betrieb mit direktem Anschluss an die Abgasanlage (ohne Heizgaszug oder Heizkasten, mit D-Adapter) Brennstoff-Füllmenge, Scheitholz [kg] – – – optimale Brennstoff-Länge bei Scheitholz [cm] –...
- Seite 23 Bedienung Heizkamineinsatz FINA FINA plus IV. Betrieb mit Guss-Heizkasten (metallischem/gusseisernem Heizgaszug) Brennstoff-Füllmenge, Scheitholz [kg] – – – optimale Brennstoff-Länge bei Scheitholz [cm] – – – Brennstoffdurchsatz, Scheitholz [kg/h] – – – Brenndauer, Scheitholz – – – Brennstoff-Füllmenge, Holzbriketts [kg] –...
- Seite 24 Ist Ihr Heizkamineinsatz mit Guss-Speicheraufsatz direkt an den Schornstein angeschlossen, darf maximal mit der Brennstoffmenge für diese Betriebsweise betrieben werden. Die besten Verbrennungsergebnisse erhalten Sie bei dieser Betriebsweise mit folgenden Aufl agen Optimale Brennstoff-Eigenschaften für den Heizkamineinsatz FINA: Scheitholzlänge: ca. 33 cm maximaler Umfang: ca.
- Seite 25 Um einen effi zienten und emissionsarmen Abbrand bei der vorgesehenen Leistung zu erhalten, beachten Sie neben der jeweils korrekten eingelegten Brennstoffmenge unbedingt auch die Abbranddauer, bzw. den vorgesehenen Brennstoffdurchsatz. Optimale Holzbriketts für den Heizkamineinsatz FINA: Stücklänge: optimal ca. 15 cm, max. knapp 20 cm empfohlener Durchmesser: ca.
- Seite 26 Bedienung Unzulässige Brennstoffe Das Verbrennen von Abfällen ist unzulässig und schädlich für Umwelt und Feuerstätte. Beim Verbrennen ungeeigneter Brennstoffe oder von Abfällen erlischt die Gewährleistung! Das Bundesimmissionsschutzgesetz stellt das Verfeuern von Abfällen und Reststoffen in häuslichen Feuerstätten ausdrücklich unter Strafe. Abfälle, Hackschnitzel, Hobel- und Sägespäne, Rinden- und Spanplattenabfälle, beschichtetes, lackiertes, imprägniertes oder oberfl...
- Seite 27 3.2 Funktionsprinzip der Holzverbrennung Holzfeuerung - Nutzen bis zum letzten Funken Der FINA hat einen mit besonderen Guss-Platten ausgekleideten Feuerraum. Der Brennstoff wird auf einem geschlossenen Brennraumboden mit Schamottesteinen abgebrannt. Die gesamte Verbrennungsluft wird der Feuerstätte über das Luftventil im Geräteboden zugeführt und über Kanäle in den Brennraum verteilt.
- Seite 28 Bedienung Stufe 2 - Heizgas-Aufbereitung: Kurz vor und in der Nachverbrennungszone wird den Heizgasen ein weiterer Teil der Luft zugeführt. In diesem Bereich im oberen Teil des Feuerraums wird das energiereiche Heizgas noch einmal mit aufgeheizter Verbrennungsluft versorgt. Durch die Form und Ausführung des Heizgaswegs mit der entsprechenden Umlenkung (zwei Umlenkungen mit eingebautem D-Adapter) wird die gewünschte Durchmischung von Brenngas und Verbrennungsluft erreicht.
- Seite 29 Bei Betrieb der Feuerstätte wird der Türgriff sehr heiß. Benutzen Sie deshalb bitte immer den mitgelieferten Schutzhandschuh. Ist an Ihrem FINA ein abnehmbarer Griff montiert, können Sie die Feuertür mit dem abnehmbaren Bediengriff („kalte Hand“) öffnen. Dazu wird der Bediengriff mit der abgewinkelten Vorderseite von oben in die Nut des Türverschlusses gesteckt (siehe Abb.
- Seite 30 Hierzu besitzt das Luftventil eine besondere größere Öffnung. So kann Verbrennungsluft beim Anheizen leichter einströmen. Beim FINA wird für die Anheizstellung der Luftschieber ganz rechts über einen kleinen Anschlag hinaus bewegt, beim FINA plus wird der Verbrennungslufthebel in Anheizstellung ganz nach rechts geschoben.
- Seite 31 Verbrennungsluft komplett geöffnet geöffnet (nicht bei FINA plus) Bei Betrieb des FINA / FINA plus wird der Luftschieber heiß. Daher sollte für Einstellungen bei Betrieb der mitgelieferte Handschuh verwendet werden. Bei Geräten mit LEDATRONIC übernimmt diese elektronische Verbrennungsluftregelung die korrekte Einstellung der Verbrennungsluftklappe.
- Seite 32 Wird die Flamme in Richtung Feuerraum gezogen, sorgt der Schornstein für zumindest ein gewisses Maß an Unterdruck. In diesem Fall kann der Ofen angeheizt werden: Ist zur Überwachung des gemeinsamen Betriebs von Feuerstätte und Lüftungsanlage ein LEDA Unterdruck-Controller (LUC) installiert, kann der Unterdruck des Schornsteins direkt abgelesen werden.
- Seite 33 Sie die vorbereiteten Streifen Anmachholz auf den Feuerraumboden, legen Sie 2 bis 3 kleine Stücke einer passenden Abb. 3.8 Luftschieber ganz rechts, (bei FINA über den Anschlag Anzündhilfe (z.B. LEDA FeuerFit) zwischen die hinaus) in Anheizstellung, Verbrennungsluft ganz geöffnet Streifen und entzünden Sie diese,...
- Seite 34 FINA plus mit Guss-Heizkasten, FINA plus F: ein Viertel geöffnet, ca. 25% FINA plus DS: ein Drittel geöffnet, ca. 30 bis 33% FINA plus ES: ein Drittel bis Mitte, ca. 30 bis 60% FINA plus mit keramischen Heizgaszügen, FINA plus: komplett geöffnet, 100% Halten Sie bis zum nächsten Nachlegen die...
- Seite 35 Heizkasten (soweit vorhanden), starker Ruß- und Rauchbildung bis hin zur Verpuffungsgefahr. Drosseln Sie während des Abbrands niemals die Verbrennungsluft zu stark! Betreiben Sie den Heizkamineinsatz FINA nicht durchgehend in Anheizstellung! Betrieb mit keramischen Heizgaszügen (FINA plus) Keramische (gemauerte) Heizgaszüge haben die Aufgabe, die aufgenommene Wärmeenergie zeitversetzt abzugeben.
- Seite 36 Bedienung Deshalb empfehlen wir folgende Betriebsweise: Heizen Sie den FINA plus an (siehe „Anheizen“ auf Seite 25). Je nach Art der keramischen Heizgaszüge sollten 1 bis 3 Abbrände mit der angegebenen Brennstoffmenge bei Speicherleistung erfolgen, beachten Sie vorrangig die Angaben des Ofenbau-Fachbetriebs (siehe auch „Die...
- Seite 37 Bedienung Schließen Sie am Ende des Abbrands und bei nicht betriebener Feuerstätte immer die Türen des Heizkamin- einsatzes und schließen Sie auch die Verbrennungsluft. Halten Sie auch bei nicht betriebenem Gerät Feuertür und den Verbrennungsluftschieber immer geschlossen! Weiterheizen nach dem Abbrandende Bei erneutem Weiterheizen öffnen Sie die Verbrennungsluft komplett, indem Sie den Luftschieber ganz heraus ziehen.
- Seite 38 Bedienung Abb. 3.14 VSR-Box mit Stellmotor bei Geräten mit LEDATRONIC Abb. 3.15 VSR-Box mit Stellmotor bei Geräten mit LEDATRONIC Der Stellmotor der VSR-Box ist mit einer Magnet-Kupplung ausgestattet, die eine einfache manuelle Not-Bedienung ermöglicht. Dafür wird der Kupplungsschlüssel (kleiner orange-farbiger/durchsichtiger Kunststoff-Clip) vom Stellmotor abgenommen - der Kupplungsschlüssel ist lediglich auf die Drehachse des Stellmotors aufgesteckt und kann an einer Seite vom Motor...
- Seite 39 Bedienung Abb. 3.18 Kupplungsfl äche auf dem Stellmotor Abb. 3.19 Kupplung entriegelt Soll der Stellmotor für eine manuelle Bedienung ausgekuppelt / entriegelt werden, legen Sie den Kupplungs- schlüssel mit dem Magnet direkt auf die gekennzeichnete Kupplungsfl äche des Stellmotors Es ist ein leichtes Klicken zu hören und der Motor ist entriegelt und kann so mit der Hand verstellt werden. Lässt sich der Stellmotor nicht sofort beim ersten Aufl...
- Seite 40 Bedienung Motor ungefähr in Mitte bis minimal über Mitte - Luftventil für den normalen Heizbetrieb geöffnet (Nennwärmeleistung). Abb. 3.22 Motorstellung ca. Mitte, Luftventil für normalen Heizbetrieb geöffnet Außerbetriebnahme im Störfall Im Falle eines größeren Problems kann es möglicher Weise notwendig werden, den Heizkamineinsatz außer Betrieb zu nehmen.
- Seite 41 Die Reinigung und Wartung kann nur bei einem kalten Gerät vorgenommen werden! Der FINA und die Heizgaszüge (wenn vorhanden) müssen mindestens einmal im Jahr oder bei Bedarf auch öfter gereinigt werden, um einen wirtschaftlichen und einwandfreien Betrieb zu gewährleisten. Keramische und metallische Heizgaszüge werden über die vorgesehenen Reinigungsöffnungen gereinigt.
- Seite 42 Bedienung Um Flugasche und anhaftende Rußschichten in der Nachverbrennungszone bis in den Heizgasanschluss zu entfernen, lässt sich die Heizgas-Umlenkung aus dem FINA entnehmen, bzw. die beiden Umlenkungen bei eingebauten D-Adapter (nur bei direktem Anschluss an den Schornstein). Umlenkungen ein- und ausbauen (nur bei FINA mit D-Adapter) Bei FINA mit LEDATRONIC muss unbedingt vor Austausch oder Reinigung der Umlenkungen der Temperaturfühler herausgezogen werden.
- Seite 43 Bedienung Die Umlenkungen (2 kleinere oben und 1 breitere unten ) können jeweils vom Brennraum aus eingebaut, bzw. über den Brennraum entnommen werden. Abb. 3.25 Umlenkungen einsetzen Abb. 3.26 Lage der Umlenkungen Zum Einbau vom Brennraum aus die Umlenkungen jeweils schräg halten, über die seitlichen Aufl...
- Seite 44 Abb. 3.27 Bodensteine und Bodenblech Reinigen der Sichtscheibe Ein Beschlagen der Scheibe lässt sich auf Dauer nicht vollständig vermeiden. Der FINA besitzt jedoch eine Scheibenspülung, die eine schnelle Verunreinigung der Glaskeramikscheibe verhindert. eim Anheizen und bei Verwendung von feuchtem Holz, von zu großen Holzstücken oder bei ungenügenden Schornsteinbedingungen schlägt sich Kondensat aus den Brenngasen auf der Scheibe ab und Rußpartikel...
- Seite 45 Bedienung Die Glaskeramikscheibe(n) sollte nur trocken gereinigt werden, um eine Verunreinigung der Scheibenleisten und Dichtprofi le zu verhindern. Wir empfehlen kratzfreie Reinigungsschwämme, z.B. Trockenreiniger-Schwamm Dry Wiper von Schott, CeraKlar von abrazo oder vergleichbare Produkte. Die Reinigung der Glaskeramikscheibe(n) sollte unbedingt trocken erfolgen! Die Glaskeramikscheibe(n) darf auf keinen Fall mit ätzenden oder scheuernden Mitteln behandelt werden.
- Seite 46 Bedienung 3.6 Checkliste bei Störungen Störung Ursache Abhilfe Überprüfen; max. Restfeuchte 20% Das Feuer brennt Holz zu feucht schlecht Nur den Brennstoff verwenden, der für Falscher Brennstoff, zu wenig oder oder zu viel Brennstoff das Gerät geeignet und zugelassen ist Sichtscheibe ver- (siehe „3.1 Brennstoffe“...
- Seite 47 Anschluss an den überprüfen (siehe „Umlenkungen nach oben abgelenkt Schornstein nicht korrekt ein- und ausbauen (nur bei FINA mit D-Adapter)“ auf Seite 34). Tür in der Anheizphase anlehnen. Gerät Kondensatbildung Hoher Temperaturunterschied im Brennraum dabei nicht unbeaufsichtigt lassen! ...
- Seite 48 Bedienung Störung Ursache Abhilfe Probebetrieb durchführen und Rauchbelästigung Schornsteinzug zu schwach: (Mindestförderdruck für Feuer- anliegenden Unterdruck messen, stätte und Verbrennungsluftver- Abgasanlage auf Dichtheit überprüfen, sorgung berücksichtigen) Lockfeuer im Schornstein entfachen, offen stehende Türen anderer am Schornstein angeschlossener Geräte dicht schließen, ...
- Seite 49 – – 1005-04363 Glasscheibe ES links – – 1005-04364 FINA / FINA plus - Ersatzteile zu Tür, Türgriff, Türdichtung Pos. Bezeichnung Ident-Nr. Türgriff (rechts komplett, für Tür in Linksanschlag) 1005-04359 Türgriff (links komplett, für Tür in Rechtsanschlag) 1005-04360 Türgriff („kalte Hand“für FINA / FINA plus) 1005-04192 Türdichtungsset, für alle FINA / FINA plus-Türen F und DS...
- Seite 50 Ersatz- und Verschleissteile 4.3 Feuerraumauskleidung FINA FINA / FINA plus Feuerraumauskleidung FINA FINA / FINA plus Größe Pos. Bezeichnung Ident-Nr. benötigte Anzahl pro Gerät [mm] Brennraumauskleidung, Gussplatte seitlich, geschlossen, schwarz 1005-04346 lackiert (KE2017-140) – – – Brennraumauskleidung, Gussplatte seitlich geschlossen, gelb emailliert...
- Seite 51 Feuerraumauskleidung FINA / FINA plus F Abb. 4.1 Feuerraumauskleidung FINA F Die Feuerraumauskleidung bei FINA F und FINA plus F unterscheiden sich durch die seitliche Luftführung. Die seitlichen Gussplatten des FINA F sind geschlossen, dahinter befindet sich je eine Dämmplatte, die seitlichen Gussplatten des FINA plus F besitzen Luftöffnungen und dahinter wird keine seitliche...
- Seite 52 Ersatz- und Verschleissteile Feuerraumauskleidung FINA / FINA plus DS Abb. 4.2 Feuerraumauskleidung FINA / FINA plus DS...
- Seite 53 Ersatz- und Verschleissteile Feuerraumauskleidung FINA / FINA plus ES Abb. 4.3 Feuerraumauskleidung FINA / FINA plus ES...
- Seite 54 Ersatz- und Verschleissteile Bodensteine und Umlenkungen Abb. 4.4 Bodensteine Abb. 4.5 untere Umlenkung und obere Umlenkung (nur bei D-Adapter) 10 10 Abb. 4.6 Guss-Anschlussprofi l Abb. 4.7 Guss-Anschlussprofi l (Schnittdarstellung)
- Seite 55 Technische Daten Technische Daten 5.1 FINA und FINA mit Guss-Speicheraufsatz (FINA S) Heizkamineinsatz Typ FINA / FINA S Zulassungsgrundlage, bauaufsichtliche Verwendbarkeit CE-Kennzeichnung gem. DIN EN 13229 Energieeffi zienzklasse CO bezogen auf 13% O ≤ 1250 [mg/m Staub-Gehalt bezogen auf 13% O ≤...
- Seite 56 Technische Daten Heizkamineinsatz Typ FINA / FINA S Brennstoffe, Brennstoffdurchsätze verwendbare Brennstoffe Scheitholz (bevorzugt) und Holzbriketts Brennstoff-Füllmenge, Scheitholz [kg] Brennstoffdurchsatz, Scheitholz [kg/h] Brenndauer, Scheitholz Brennstoff-Füllmenge, Holzbriketts [kg] Brennstoffdurchsatz, Holzbriketts [kg/h] Brenndauer, Holzbriketts II. Betrieb mit Guss-Speicheraufsatz (mit Zubehör „Guss-Speicheraufsatz“, FINA S) Leistungsdaten Nennwärmeleistung, Q...
- Seite 57 Technische Daten Heizkamineinsatz Typ FINA / FINA S III. Betrieb als Grundofen mit Guss-Speicheraufsatz mittelschwere Ausführung der Verkleidung Leistungsdaten (ca.-Angaben, je nach Betriebsweise und Ausführung der Verkleidung) Nennwärmeleistung, Q [kW] Raumwärmeleistung [kW] Feuerungsleistung, Q [kW] 17,3 17,3 17,3 direkte Leistung über Strahlung der aktiven Oberfl äche, [kW] durchschnittlich über die Speicherzeit...
- Seite 58 Technische Daten Heizkamineinsatz Typ FINA / FINA S Daten für die Schornsteinbemessung nach DIN EN 13384 Teil 1 und Teil 2 Abgasstutzentemperatur (am Stutzen Guss-Speicheraufsatz) [°C] Abgasmassenstrom [g/s] 13,9 13,9 13,9 Mindestförderdruck (einschl. Guss-Speicheraufsatz) [Pa] Verbrennungsluftbedarf [m³/h] 39,6 39,6 39,6 Brennstoffe, Brennstoffdurchsätze...
- Seite 59 Heizgasrohr mit 50 cm Länge. Geprüft wurde der FINA S mit 3-teiligen Guss-Heizgasstutzen und waagerechtem Anschluss. Geprüft wurden alle Varianten des FINA D und FINA S mit dem Prüfbrennstoff Scheitholz. Damit können die handelsüblichen Brennstof- fe Scheitholz und Holzbriketts als geeignete Brennstoffe verwendet werden.
- Seite 60 Technische Daten 5.2 FINA plus Heizkamineinsatz Typ FINA plus Zulassungsgrundlage, bauaufsichtliche Verwendbarkeit CE-Kennzeichnung gem. DIN EN 13229 Energieeffi zienzklasse CO bezogen auf 13% O ≤ 1250 [mg/m Staub-Gehalt bezogen auf 13% O ≤ 40 [mg/m OGC bezogen auf 13% O ≤...
- Seite 61 Technische Daten Heizkamineinsatz Typ FINA plus Brennstoffe, Brennstoffdurchsätze verwendbare Brennstoffe Scheitholz (bevorzugt) und Holzbriketts Brennstoff-Füllmenge, Scheitholz [kg] Brennstoffdurchsatz, Scheitholz [kg/h] Brenndauer, Scheitholz Brennstoff-Füllmenge, Holzbriketts [kg] Brennstoffdurchsatz, Holzbriketts [kg/h] Brenndauer, Holzbriketts II. Betrieb mit keramischen Heizgaszügen (Speicherleistung) Leistungsdaten (bei Speicherleistung) Feuerungsleistung, Q...
- Seite 62 Heizkamineinsatz und Heizkasten (HGR 1). Die Kamineinsätze FINA plus können mit den Guss-Heizkästen GSK, LHK 320, LHK 650, LHK 695 und LHK 745 betrieben werden. Geprüft wurden alle Varianten des FINA plus mit dem Prüfbrennstoff Scheitholz. Damit können die handelsüblichen Brennstoffe Scheit-...
- Seite 63 Sachmängel 24 Monate ab Gefahrübergang. Der durch den Betrieb bedingte Verschleiß ist kein anfänglicher Sachmangel und dementsprechend auch kein Gewährleistungsfall. Neben diesen gesetzlichen Vorgaben übernimmt LEDA zusätzlich eine Garantie von 10 Jahren ab Herstellung auf alle Gussteile für einwandfreie, dem Zweck entsprechende Werkstoffbeschaffenheit. Die Garantie erstreckt sich auf unentgeltliche Instandsetzung des Gerätes bzw.
- Seite 64 Normen und Richtlinien Normen und Richtlinien Nachstehende Rechtsvorschriften, Technische Regeln, nationale und europäische Normen und Richtlinien sind für die Planung und Erstellung, sowie den Betrieb von Feuerstätten (wie z.B. Kachelöfen) und Heizungs- systemen besonders zu beachten: TROL Fachregeln des Ofen- und Luftheizungsbauerhandwerks Landesbauordnung des jeweiligen Bundeslandes FeuVO Feuerungsverordnungen der jeweiligen Bundesländer...
- Seite 68 Ihr LEDA-Händler/-Handwerkspartner Fordern Sie weitere Infos an: Ask for more information: LEDA Werk GmbH & Co. KG Postfach 1160 D - 26761 Leer Tel. +49 491 6099 - 0 Fax - 290 www.leda.de info@www.leda.de...
