zum Erhöhen des erfassten Maßes im Uhrzeigersinn drehen und die Klappe so
näher an die Kammer bringen.
-
zum Mindern des erfassten Maßes gegen den Uhrzeigersinn drehen und die
Klappe so näher an den Querträger bringen.
Hinweis: ¼ Umdrehung des mittleren Halters entspricht einer Änderung von 0,75
mm des zu erfassenden Maßes.
-

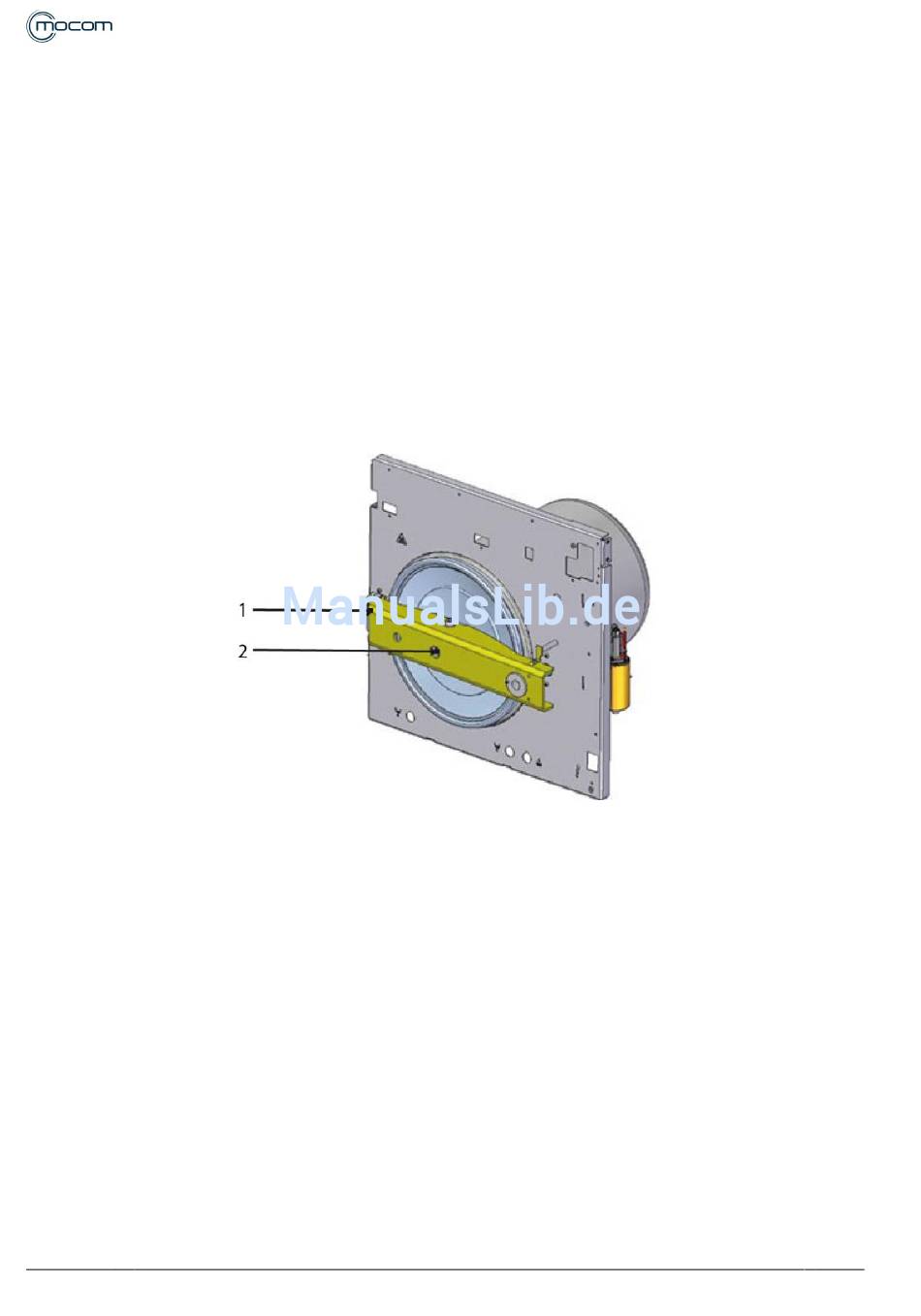

Den Halter der Klappe erneut mit der Feststellschraube 1 feststellen.
-
Die Position der Schnecke erneut erfassen.
In der Produktionsphase erfolgt die Einstellung indem die Klappe mit dem
Querträger auf Kontakt gebracht wird bzw.:
-
durch Drehen des mittleren kugelförmigen Halters im Uhrzeigersinn und um 2
Drehungen bei den Modellen 17/22 l.
-
durch Drehen des mittleren kugelförmigen Halters im Uhrzeigersinn und um 3
Drehungen bei den Modellen 28 l.
