KOMPONENTENTEST – FUNKTIONSKONTROLLEN - TÜR

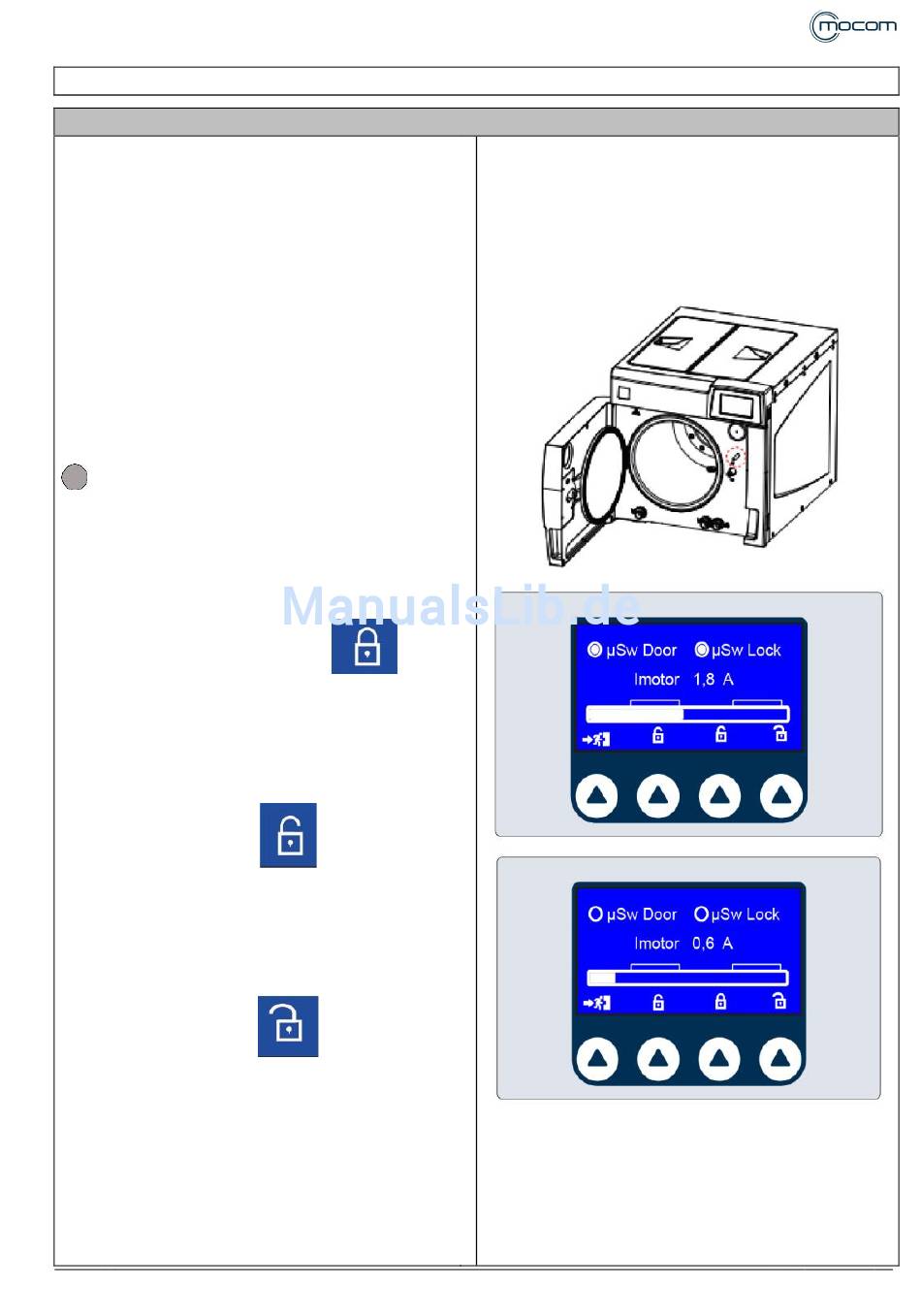

SQ21 - ÜBERPRÜFUNG BETÄTIGUNG MIKROSCHALTER TÜR
Aus
dem
Menü
Betätigungsstift des Mikroschalters für
die
manuelle
Schließung
drücken und dabei die Aktivierung der
Anzeige μSw door erfassen.
Die Tür schließen und die Aktivierung
der Anzeige μSw door und der Anzeige
μSw lock erfassen.
Bei
beiden
Mikroschaltern
Anzeige:
Mikroschalter geschlossen/Freigabe
aktiv
Nach dem Schließen muss die Anzeige
I motor einen Wert von 1,4/1,8 A
angeben.
Mit
der
Steuerung
Türenblockierung aktivieren.
Nach der Blockierung muss die Anzeige
I motor einen Wert von 3,4/3,8 A
angeben.
Mit der Steuerung
entriegelt werden, sie dazu in die
Position der Schließung bringen und die
2 Mikroschalter aktiviert halten.
Mit der Steuerung
durch Freilegen der 2 Mikroschalter
geöffnet werden.
Bei offener Tür müssen die μSw door
und μSw lock deaktiviert resultieren und
die
Anzeige
entsprechen.
