5.6. TECHNISCHE DATENKARTE ST06 – EINSTELLUNG DER KLAPPE

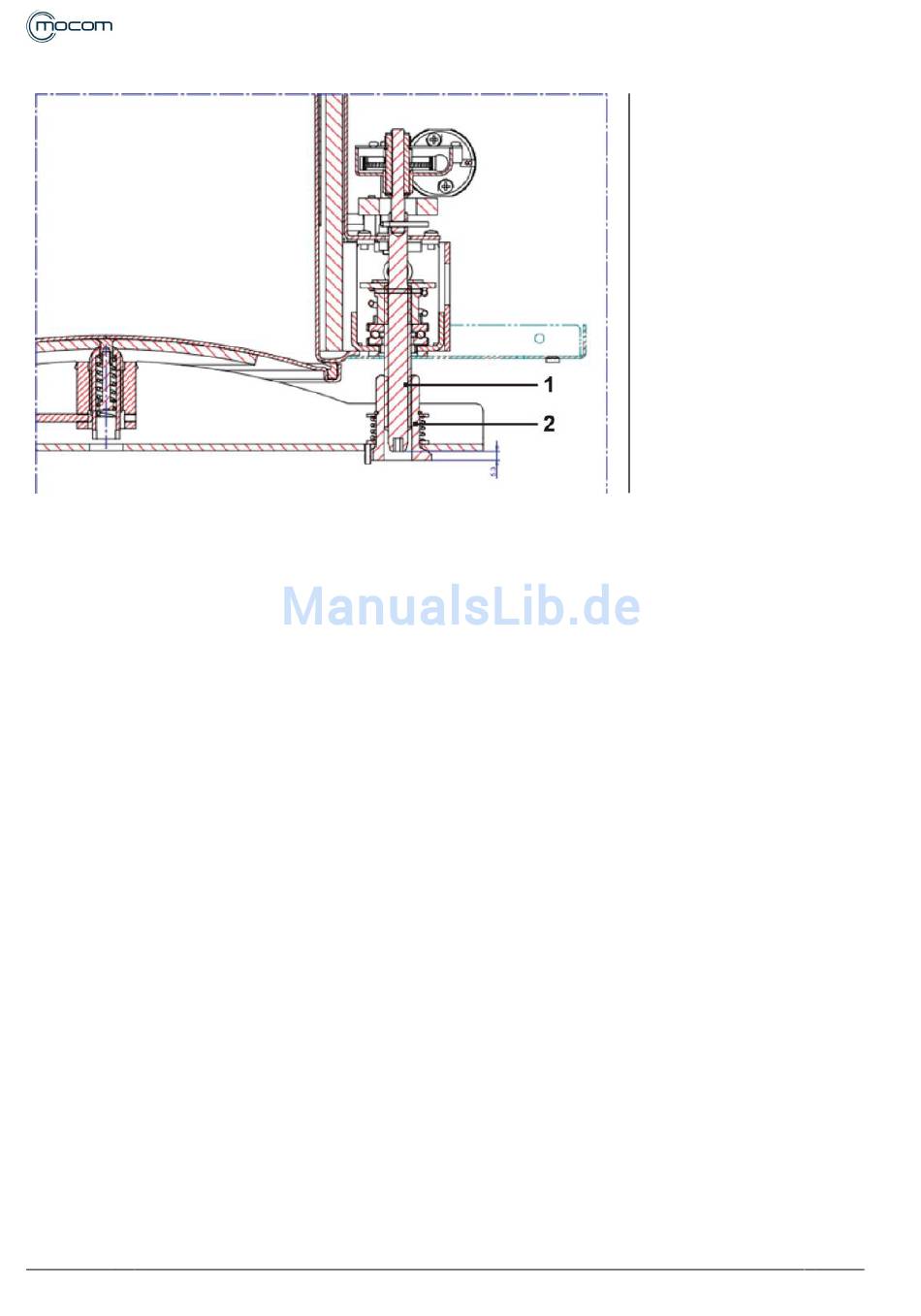

Die vorstehende Abbildung gibt den optimalen Wert – 5,3 mm – an, der bei
blockierter Tür zwischen der Außenfläche der Gewindebuchse, die am Querträger
der Klappe montiert ist, und dem Schneckenkopf, der vom Klappenschließsystem
aktiviert wird, erfasst wird.
Auf den angegebenen Wert ist eine Toleranz von +/- 0,5 mm zulässig (min. Wert 4,8
mm / max. Wert 5,8 mm).
Das Maß von 5,3 mm, das auf alle Autoklaven-Modelle zutrifft, ist von der Position
der Edelstahl-Klappe gegenüber dem Querträger der Klappe abhängig.
Die Position der Klappe kann mittels entsprechender Einstellung geändert werden.
Diese Maßnahme erfolgt in der Produktionsphase und muss normalerweise nicht
wiederholt werden.
Nur im Falle eines Austauschs einer der mechanischen Bestandteile des
Schließsystems – Klappe, Querträger der Klappe, Gewindebuchse, Schnecke – ist
eines Überprüfung/Einstellung erforderlich.
Für die Erfassung des vorstehend angegebenen Maßes und die ggf. erforderliche
Einstellung der Klappe, ist die manuelle Steuerung des Schließsystems zu
verwenden, die im Menü SERVICE / KOMPONENTENTEST / TÜR-SQ10 verfügbar
ist.
160
TECHNISCHES DATENBLATT
1. Schnecke.
2. Gewindebuchse.
