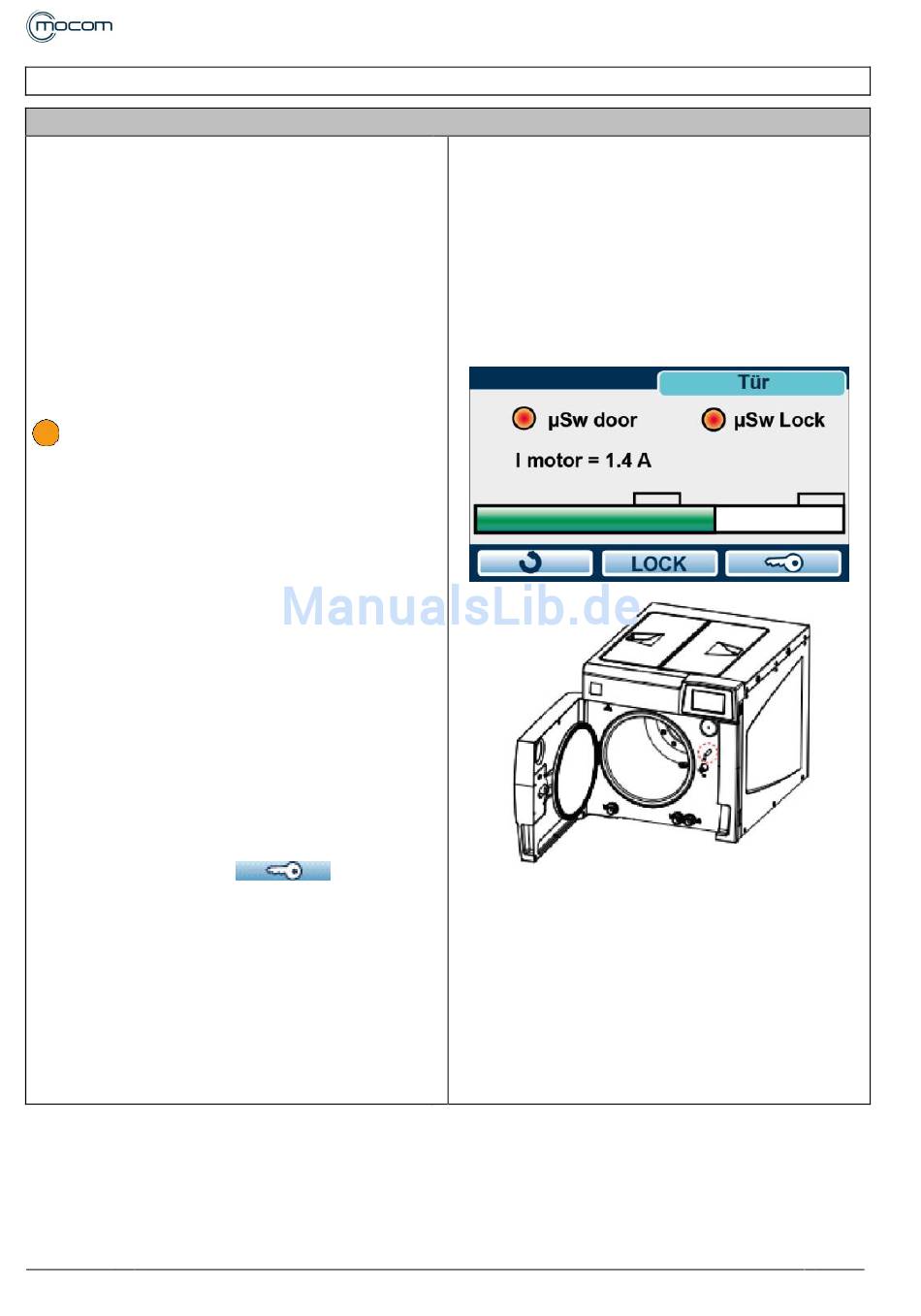

KOMPONENTENTEST – FUNKTIONSKONTROLLEN - TÜR
SQ20 - ÜBERPRÜFUNG BETÄTIGUNG MIKROSCHALTER TÜR
Den Betätigungsstift des Mikroschalters
für die manuelle Schließung der Tür mit
der Hand drücken und dabei die
Aktivierung der Anzeige μSw door
erfassen.
Die Tür schließen und die Aktivierung
der Anzeige μSw door und der Anzeige
μSw lock erfassen.
Mikroschalter geschlossen/Freigabe
aktiv
Nach dem Schließen muss die Anzeige
I motor einen Wert von 1,4/1,8 A
angeben.
Mit
der
Steuerung
LOCK
die
Türenblockierung aktivieren.
Nach der Blockierung muss die Anzeige
I motor einen Wert von 3,4/3,8 A
angeben.
Mit der Steuerung LOCK kann die Tür
entriegelt werden, sie dazu in die
Position der Schließung bringen.
Mit der Steuerung
kann die
Tür durch Freilegen der 2 Mikroschalter
geöffnet werden.
Bei offener Tür müssen die μSw door
und μSw lock deaktiviert resultieren und
die
Anzeige
I
motor
=
0,5
A
entsprechen.
128
SERVICEMENÜ
DE
