Beschreibung

Die Baugruppe SSB ist für SIMOVERT MASTERDRIVES Bauformen ≥ E konzipiert.
Die Baugruppe SSB gewährleistet, daß bei aktivierter Funktion "Sicheres Aus" kein Drehfeld im
angeschlossenen Motor erzeugt wird. Dazu schaltet ein Sicherheitsrelais auf der Baugruppe SSB die
Stromversorgung der Koppelelemente (Optokoppler, Lichtwellenleiter) zwischen Steuerelektronik und
Leistungsteil ab.
Ist die Stromversorgung über das Sicherheitsrelais
abgeschaltet, kann das Leistungsteil den
angeschlossenen Motor nicht mehr bewegen, selbst wenn
die Steuerelektronik (Mikroprozessor) Ansteuerbefehle
ausgibt. In diesem Zustand befindet sich der Antrieb im
Zustand "Sicheres Aus" auch ohne galvanische Trennung
zwischen Motor und Umrichter SIMOVERT
MASTERDRIVES bzw. ohne galvanische Trennung des
SIMOVERT MASTERDRIVES vom speisenden Netz.
Das Sicherheitsrelais hat zwei Kontakte, einen Schließer
und einen Öffner, die mechanisch so miteinander
verbunden sind, daß auch im gestörten Zustand (z. B.
verschweißter Kontakt) Öffner und Schließer nicht
gleichzeitig geschlossen sein können. Der Schließer
verbindet die Koppelelemente mit der Stromversorgung
und der Öffner dient zur Rückmeldung, z. B zur
Ansteuerung einer Signallampe, die den Zustand
"Sicheres Aus" anzeigt.
6
Stromversorgung
Koppelelemente
Sicherheitsrelais

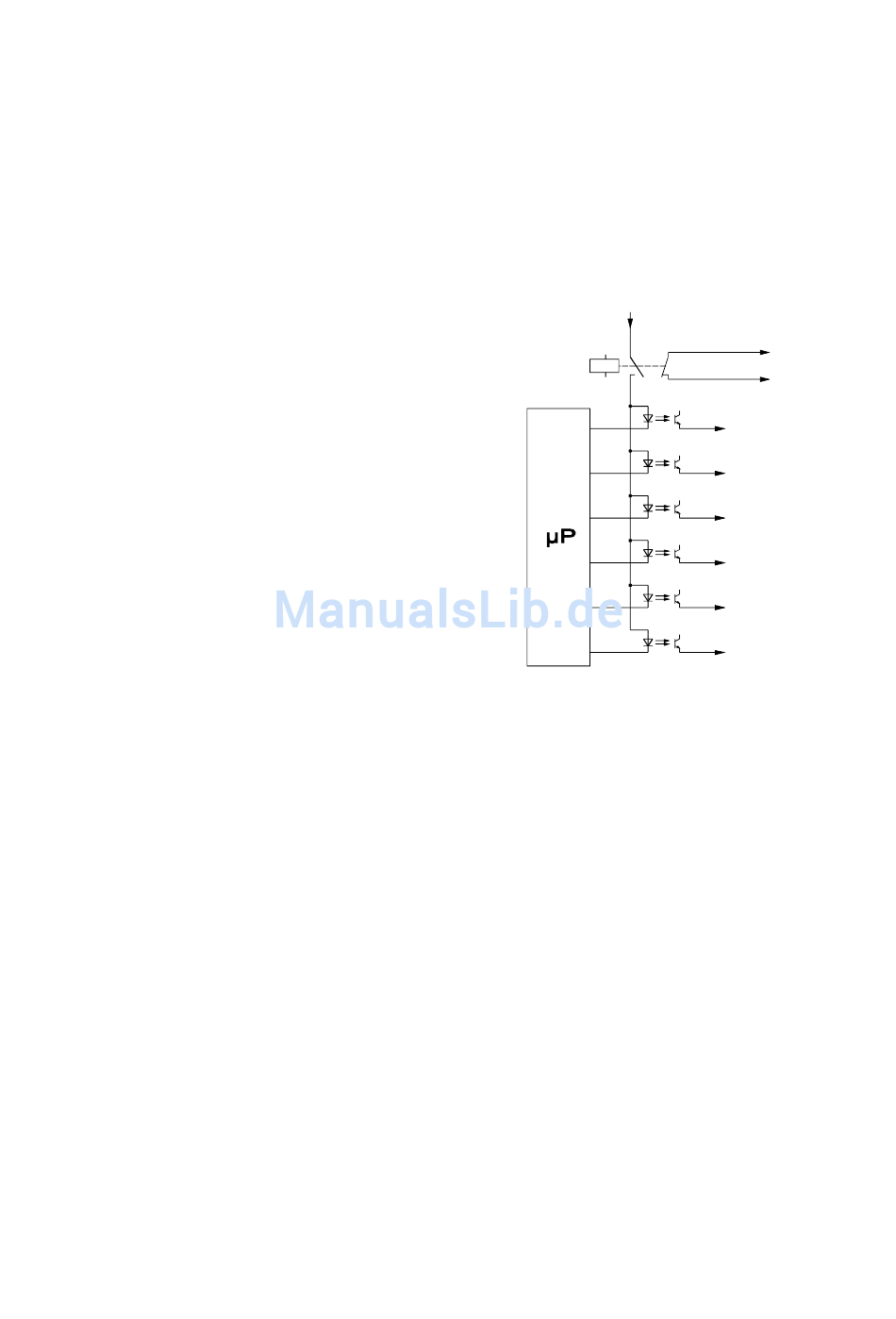

Bild 1-1 Einbindung des Sicherheitsrelais in die
Ansteuerung der SIMOVERT MASTERDRIVES
zur Realisierung der Funktion "Sicheres Aus"
