♦ Montage bei Bauformen ≥ J
Die Baugruppe "SSB" wird auf die Steckerleiste X258 der Stromversorgung gesteckt. Die Flachbandleitung zur
Elektronik-Box ist nun an der Steckerleiste X538 auf der "SSB" anzuschließen. Die Einbaulage der
Stromversorgung ist aus Bild 2.3 ersichtlich.

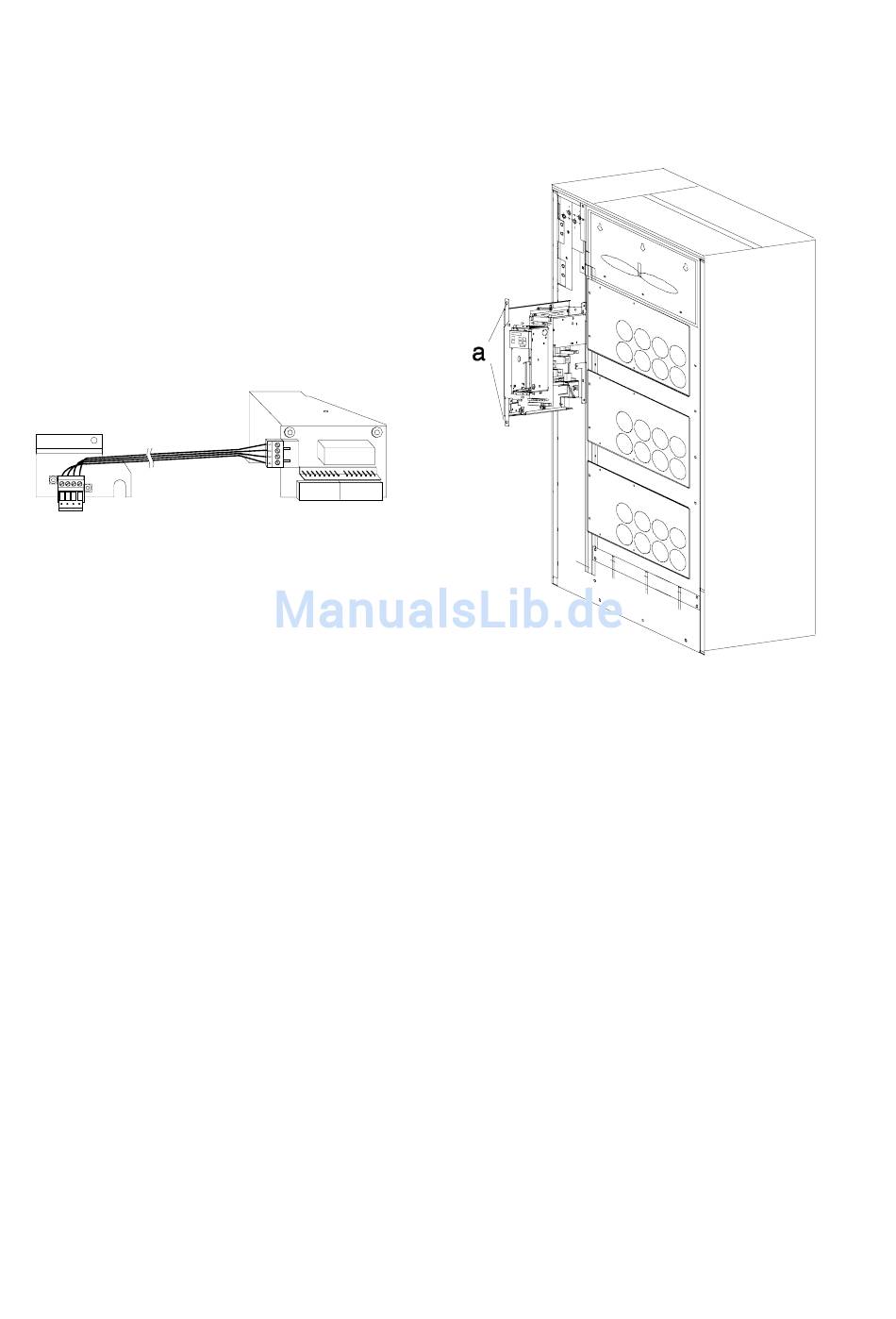

Bild 4-6
1.
Haltewinkel an "SSB" anschrauben.
Formkabel aufstecken (Bild 4-6)
Siemens AG 6SE7080-0AX87-1JB0
Safe Stop Board Betriebsanleitung
6SE7090-0XX84-1HK0
476 479.9000.00
Bild 4-7
2.
SIMOVERT MASTERDRIVES spannungsfrei
schalten!
Die 230 VAC Stromversorgung der Lüfter nicht
vergessen! Überprüfen, ob der Zwischenkreis
entladen ist!
Elektronik-Einschub durch Lösen der beiden
Schrauben a) herausziehen.
Achtung:
Elektronik-Einschub nicht zu weit herausziehen! Auf
die angeschlossenen Leitungen darf keine
Zugbeanspruchung wirken! Der Elektronik-Einschub
muß genügend mechanischen Halt behalten, um
nicht herauszufallen!
