♦ Montage bei Bauformen E bis G (H)
Die Baugruppe "SSB" wird auf die Steckerleiste X258 der Stromversorgung gesteckt. Die Flachbandleitung zur
Elektronik-Box ist nun an der Steckerleiste X538 auf der "SSB" anzuschließen. Die Einbaulage der
Stromversorgung ist aus Bild 2-1 bzw. Bild 2-2 ersichtlich.
Bei der Bauform E kann die Zwischenkreisbatterie ausgebaut werden, um leichter an den Stecker X258 der
Stromversorgung heranzukommen.
6SE7090-0XX84-1HK0
476 479.9000.00

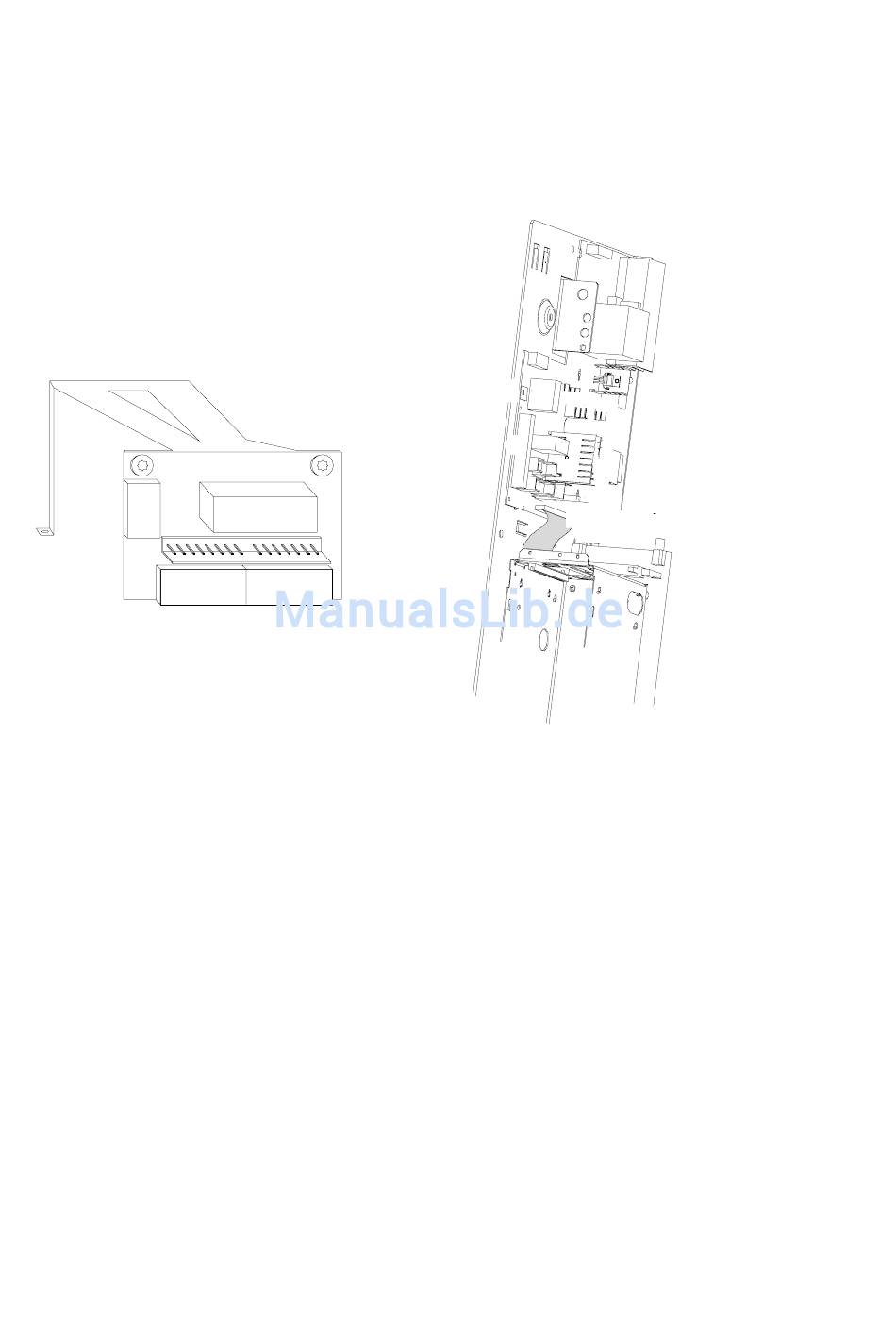

Bild 4-2
1.
Haltewinkel an "SSB" anschrauben
Siemens AG 6SE7080-0AX87-1JB0
Safe Stop Board Betriebsanleitung
C
A
B
Bild 4-3
2.
SIMOVERT MASTERDRIVES spannungsfrei
schalten!
Bei DC-Geräten die 230 VAC Stromversorgung der
Lüfter nicht vergessen! Überprüfen, ob der
Zwischenkreis entladen ist!
A) Buchsenleiste X18 abziehen
B) Flachbandleitung von der Steckerleiste X258
ziehen
C) Schraube bei X1 herausdrehen
