MOVIDRIVE® Antriebsumrichter
Zusatz zur Betriebsanleitung
3 Steckerverdrahtung und Steckerbelegung
Stecker- Auf der Option DFO11A befindet sich ein 9-poliger Sub-D Steckverbinder. Über den 9-
verdrahtung poligen Sub-D Stecker (Stifte, male) wird der CAN-Bus angeschlossen. Da die Stichlei-
tungslänge kurz gehalten werden muss, dürfen keine T-Steckverbinder verwendet wer-
den. Vielmehr müssen die Busleitungen direkt im Stecker durchgeschleift werden (siehe
Bild 1).

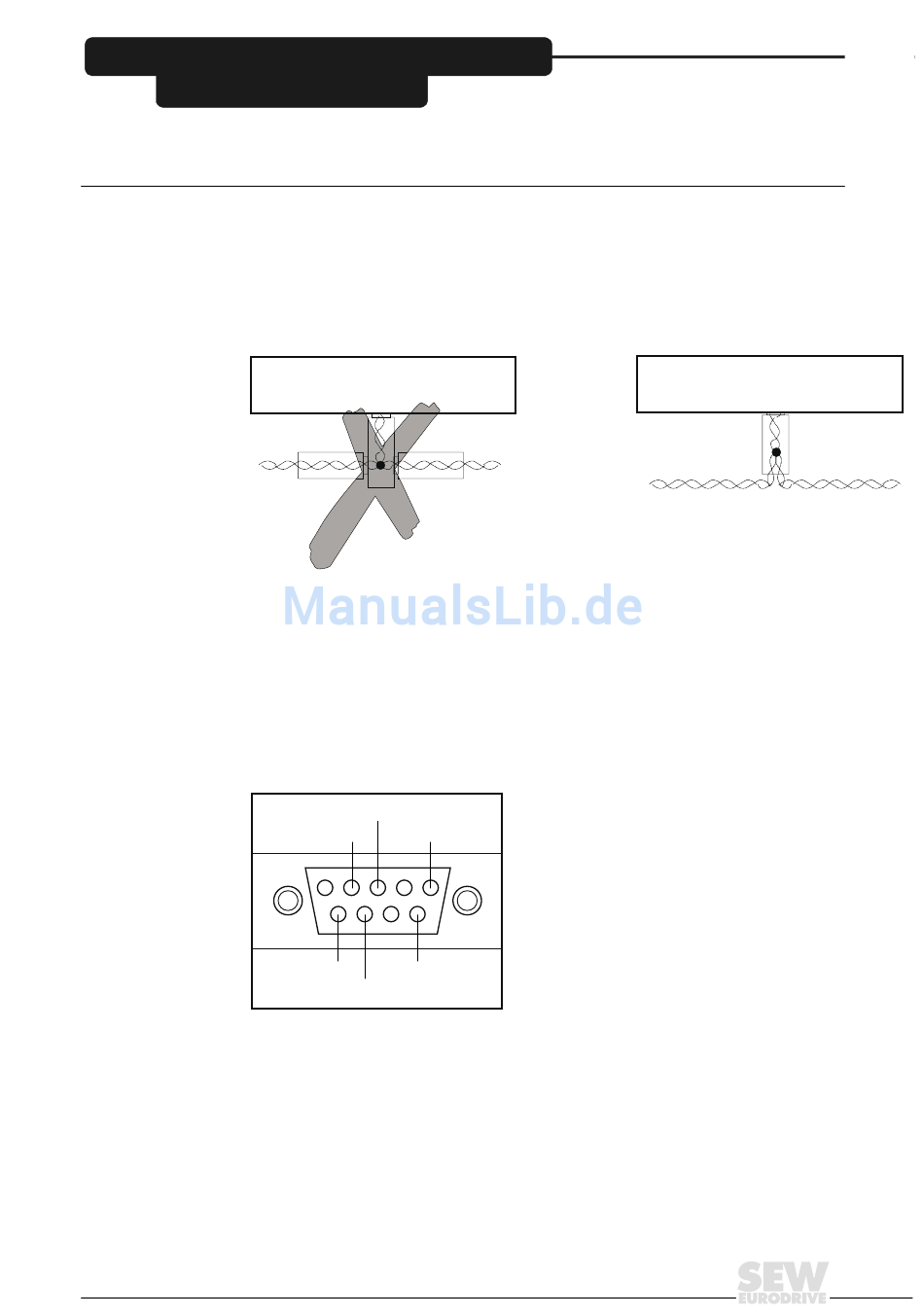

Bild 1: Verkabelung des CAN-Bus (Ansicht von oben)
Steckerbelegung Bild 2 zeigt die Anschlussbelegung der 9-poligen Sub-D-Kupplung. Diese Steckerbele-
gung entspricht den Empfehlungen des CiA (CAN in Automation). Zur Vermeidung von
EMV-Problemen müssen Sie zum Anschluss des Umrichters an den CAN-Bus Steck-
verbinder mit Metallgehäuse oder metallisiertem Gehäuse verwenden.
Die Belegung der Anschlussklemmen ist in der "CANopen-Spezifikation CIA DR-303-1"
beschrieben.
Bild 2: Steckerbelegung
SEW-EURODRIVE GmbH & Co ♦ P.O. Box 3023 ♦ D-76642 Bruchsal
Tel. (+49 7251) 75-0 ♦ Fax (+ 49 7251) 75-1970 ♦ Telex 7 822 391
®
MOVIDRIVE
male
CAN_GND
(CAN_SHLD)
CAN_L
1 4
2 3 5
6 7 8 9
(GND) CAN_V+
CAN_H
Montage Option "
03680AXX
DFO11A
"
Ausgabe: 10/2000
10513302 / de
®
MOVIDRIVE
03679AXX
