3
Büffel
3.1

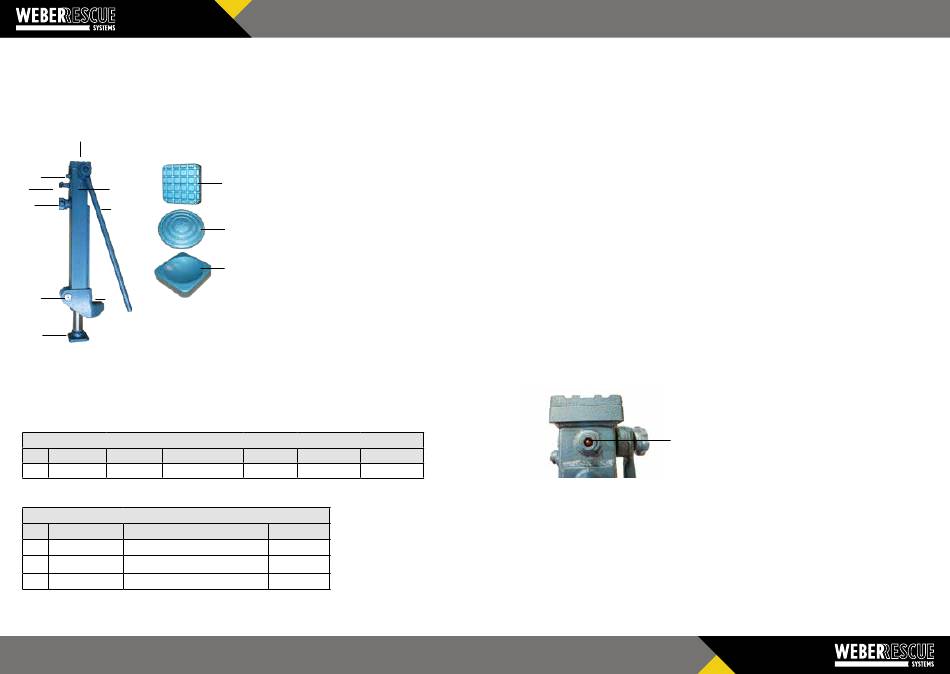

Technische Daten Büffel B 10
1
A
F
B
C
G
D
H
E
WEBER Büffel
Nr:
ID-Nr.:
Typ:
Zul. Belastung
1
198471
Büffel B10
10.000 kg
Zubehör
Nr:
ID-Nr.:
Typ:
2
4129873
Fuß: flachquadratisch B10
3
4129881
Fuß: balligrund B10
4
32255
Fußlagerplatte B10
18
2
3
4
A Entlüfter mit Öleinfüllschraube
B Haltegriff
C Handrad für Ablaßventil
D Steckbolzen
E Fuß (Auswechselbar)
F Ölstandschraube
G Pumphebel (verstellbar) in Arbeitsstellung
H Anhebeklaue Höhenverstellbar
Bauhöhe
Kolbenhub
Gewicht
800 mm
350 mm
37,0 kg
Gewicht:
1,8
1,8
1,8
3.2
Kurzbeschreibung
Bei dem Hydraulik-Hebezeug „Büffel" sind die Handpumpe und der einfachwirkende Hubzylin-
der zu einem Kompaktgerät zusammengefasst. Druckbegrenzungsventile verhindern eine
Überlastung während des Hubvorgangs. Die Anhebeklaue ist 6 fach höhenverstellbar.
Der Pumphebel kann jeweils in die günstigste Arbeitsstellung gebracht werden.
Die zulässige Belastung des Gerätes bitte dem Typenschild entnehmen.
Der B 10 ist mit 2 Pumpkolben ausgerüstet. Im Niederdruck wird damit eine größere Ölför-
dermenge und somit pro Pumpenspiel ein größerer Hubweg erreicht. Im Hochdruckbereich
schaltet ein Pumpkolben automatisch ab, der Hubweg pro Pumpspiel ist kleiner.
Das Gerät ist in einer Umgebungstemperatur von -20°C bis +55°C einsetzbar.
Das Gerät entspricht dem DGUV Grundsatz 305-002.
3.4
Entlüften
Das Eindringen von Luft in das Pumpsystem während Transport und Lagerung ist unvermeidlich.
Die Entfernung der Luft geschieht am Arbeitsplatz vor Inbetriebnahme des Gerätes durch
Öffnen des Ablaßventils: Handrad nach links drehen. Gerät ansetzen, d. h. in die von Ihnen
gewünschten Arbeitsstellung bringen (siehe Seite 19 Mögliche Arbeitsstellungen). Pumphebel
mehrfach betätigen, dabei Pumphebel bewegung ganz ausnützen.
