ESSKÖPF
Die Bohrlochsonde
Die Bohrlochsonde wird dazu verwendet Bewehrungsstäbe, Spannkanäle oder andere metallische
Objekte in der Nähe von Bohrlöchern zu lokalisieren. Die Bohrlochsonde misst auch die Bedeckung
über eine bestimmte Entfernung Dies macht sie ideal für Bohrungen, wenn Sie ausschließen wollen
auf Bewehrungsstäbe oder Spannkanäle zu treffen. Die Bohrlochsonde ist in zwei verschiedenen
Längen erhältlich: 400 mm (16") und 1000mm (40").
Die Bohrlochsonde verfügt über zwei Suchfelder. Eines nach vorne, das andere zur Seite gerichtet.
Messungen können vom Sondenende nach vorne oder zur Seite (im rechten Winkel zur
q
Sondenachse) vorgenommen werden - Abb. 19. Am Griff der Sonde befindet sich ein Schalter zum
Auswählen des Suchfeldes.

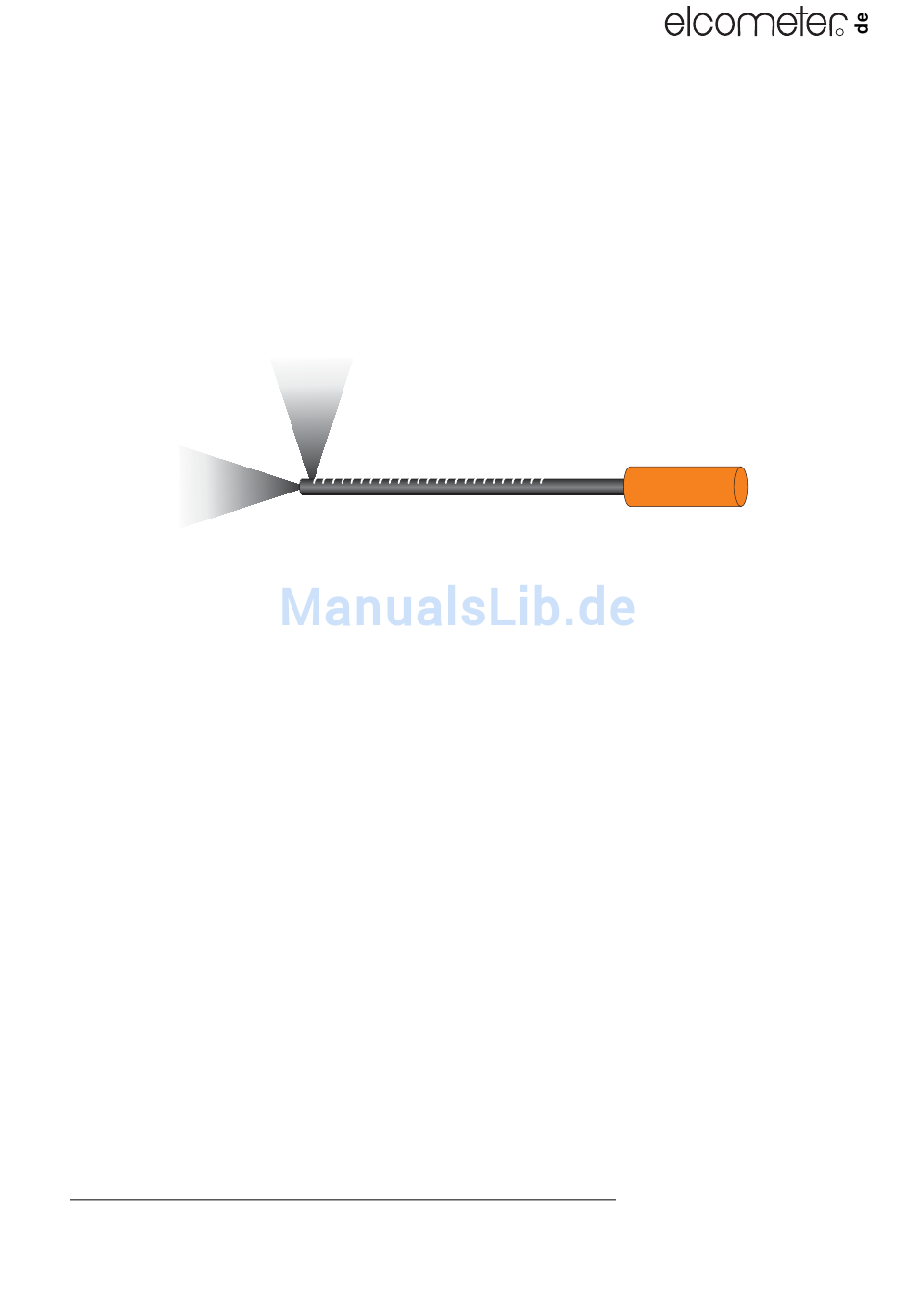

Abb. 19. Suchfelder der Bohrlochsonde
Auf der Sonde befindet sich eine Skala mit einer Markierung alle 10 mm (0.5"). Benutzen Sie diese
Skala um zu messen in welcher Tiefe sich die seitlich der Sonde liegenden Bewehrungsstäbe
befinden. Die Skala zeigt den Abstand zur Mitte des seitlich gerichteten Sensors innerhalb der
Sonde an. Um die Tiefe eines Bohrloches zu messen, addieren Sie lediglich 15 mm zu dem auf der
Skala abgelesenen Wert.
Das seitlich gerichtete Suchfeld befindet sich auf der mit der Skala versehenen Seite der Sonde.
Nach Bewehrungsstäben seitlich von der Bohrlochsonde suchen: Stellen Sie den Schalter auf
das seitliche Suchfeld und schieben Sie die Bohrlochsonde, langsam, um 360° rotierend, in das
Bohrloch (Abb. 20).
q. Immer wenn das Suchfeld umgestellt wird, muss das Messgerät erneut auf Null gestellt werden.
