5.6 Oberflächliche Erfassung

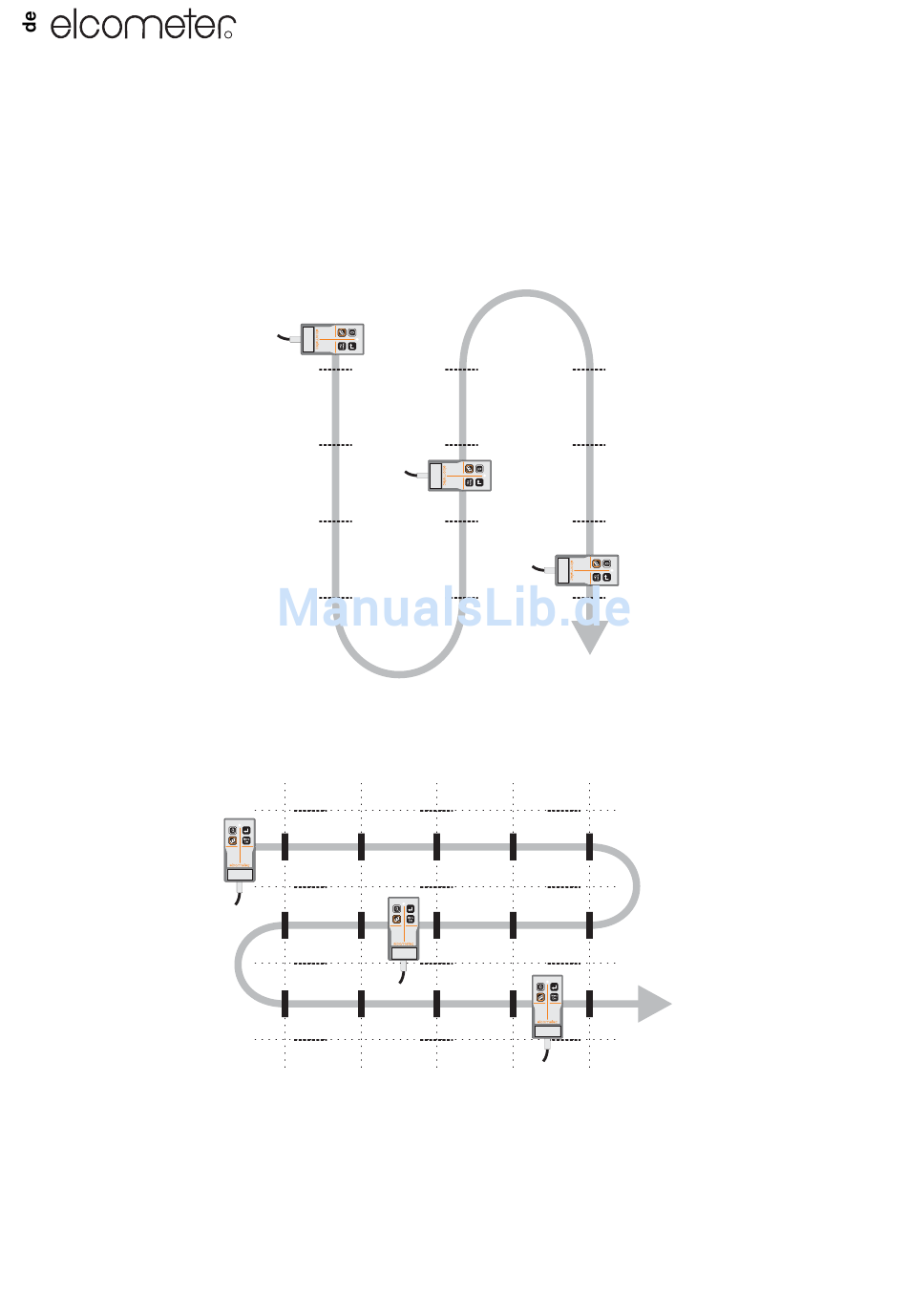

Wenn Sie Bewehrungsstäbe orten möchten, ist es von Vorteil die Betonoberfläche systematisch
abzutasten. Die nachfolgende Vorgehensweise eignet sich gut um zwei rechtwinklig zueinander
ausgerichtete Bewehrungen zu orten.
1. Halten Sie der Messköpf horizontal.
Fahren Sie mit den Messköpf hoch und runter, um die (überwiegend) horizontal liegende
Stäbe zu orten.
2. Halten Sie der Messköpf vertikal.
Tasten Sie nun die Oberfläche seitwärts zwischen den horizontalen Stäben ab um vertikale
Stäbe zu orten.
Hinweis : Manchmal ist es besser zuerst die vertikalen und dann erst die horizontalen Stäbe zu
orten.
