M H
ESSUNG DES ALBZELLENPOTENTIALS
arbeitet hier wie eine Art Voltmeter welches den Potenzialunterschied zwischen der Bewehrung in
der Betonstruktur und einer Referenzelektrode (Halbzelle) die auf der Betonoberfläche platziert
wurde, misst.
Halbzellenmesswerte können genauso in den Messwertlosen gespeichert werden, wie die Werte
von Betondicken.

8.1 Bevor Sie beginnen:

• Verwenden Sie die korrekte Halbzellensonde?
Siehe "Halbzellensonden", Seite 29.

8.2 Vorgehensweise

1. Verwenden Sie das Betondeckungsmessgerät um eine Bewehrung zu orten.
2. Kennzeichnen Sie die Bewehrung, z.B. durch Bohren eines Loches in den Beton o.ä.
3. Bohren Sie ein kleines Loch in den Bewehrungsstahl um hier den positiven Pol der
Halbzellensonde (rotes Kabel) anschliessen zu können (mittels einer Schraube oder Klemme).
4. Zeichnen Sie ein Raster auf den Beton. Messungen werden auf den Schnittpunkten des
Rasters durchgeführt (üblicherweise bei 1 x 1 m). Dieser Abstand sollte reduziert werden,
wenn im Vorfeld schon bekannt ist das Korossionsschäden vorliegen. Differiert das
gemessene Halbzellenpotenzial zwischen zwei benachbarten Punkten um mehr als 100 mV,
empfiehlt es sich den Rasterabstand zu reduzieren.
5. Wenn notwendig, befeuchten Sie mit Wasser die Prüffläche oder die Prüfpunkte um die
Leitfähigkeit zu erhöhen.
6. Verbinden Sie das rote Kabel mit der freigelegten Bewehrung und der roten Anschlussbuchse
am Gerät (Abb. 14). Verbinden Sie das schwarze Kabel mit der Halbzellensonde und der
schwarzen Anschlussbuchse am Gerät.
7. Schalten Sie das Betondeckungsmessgerät ein.

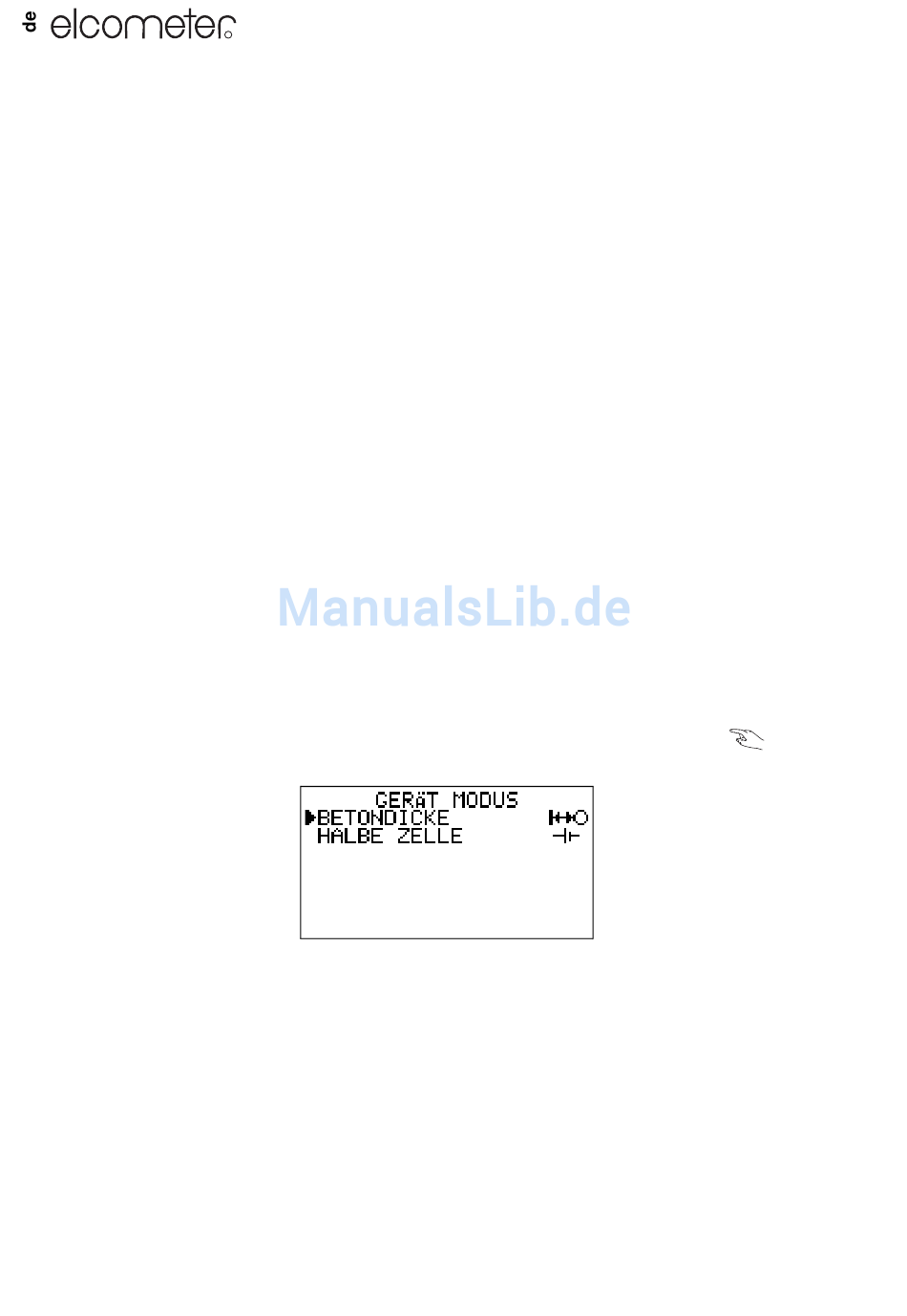

8. Stellen Sie sicher, dass sich das Gerät im Halbzellenmodus befindet:
INSTRUMENT MODUS / HALBE ZELLE
9. Entfernen Sie die Schutzkappe an der Sonde und bewahren diese an einem sicheren Ort auf.
10. Halten Sie die Elektrode gegen die Betonoberfläche.
11. Beobachten Sie die Werte des Halbzellenpotentials auf der Anzeige.
12. Sind Sie mit der Anzeige zufrieden, notiren Sie den Messwert und gehen zum nächsten
Messpunkt weiter.
