Implementierte Protokolle im UNIGATE® MB
8.7.3.1

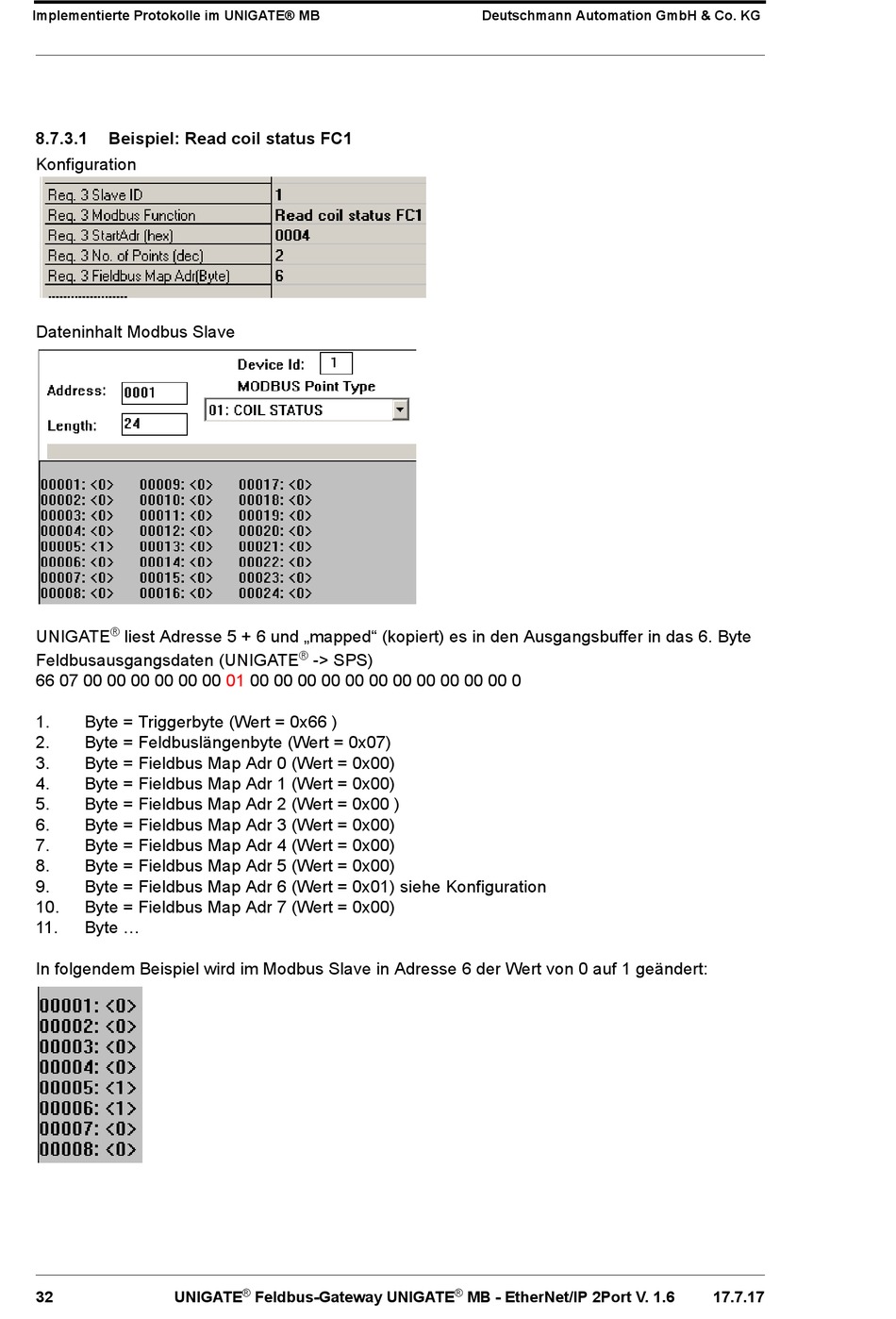

Beispiel: Read coil status FC1

Konfiguration
Dateninhalt Modbus Slave
®
UNIGATE liest Adresse 5 + 6 und „mapped" (kopiert) es in den Ausgangsbuffer in das 6. Byte
Feldbusausgangsdaten (UNIGATE
66 07 00 00 00 00 00 00
1. Byte = Triggerbyte (Wert = 0x66 )
2. Byte = Feldbuslängenbyte (Wert = 0x07)
3. Byte = Fieldbus Map Adr 0 (Wert = 0x00)
4. Byte = Fieldbus Map Adr 1 (Wert = 0x00)
5. Byte = Fieldbus Map Adr 2 (Wert = 0x00 )
6. Byte = Fieldbus Map Adr 3 (Wert = 0x00)
7. Byte = Fieldbus Map Adr 4 (Wert = 0x00)
8. Byte = Fieldbus Map Adr 5 (Wert = 0x00)
9. Byte = Fieldbus Map Adr 6 (Wert = 0x01) siehe Konfiguration
10. Byte = Fieldbus Map Adr 7 (Wert = 0x00)
11. Byte ...

In folgendem Beispiel wird im Modbus Slave in Adresse 6 der Wert von 0 auf 1 geändert:
32 UNIGATE
®
-> SPS)
01 00 00 00 00 00 00 00 00 00 00 00 0
®
Feldbus-Gateway UNIGATE
Deutschmann Automation GmbH & Co. KG
®
MB - EtherNet/IP 2Port V. 1.6 17.7.17
