3. INSTALLATION PL200
3.1.
FACHBETRIEB LÜFTUNG
A
2
1

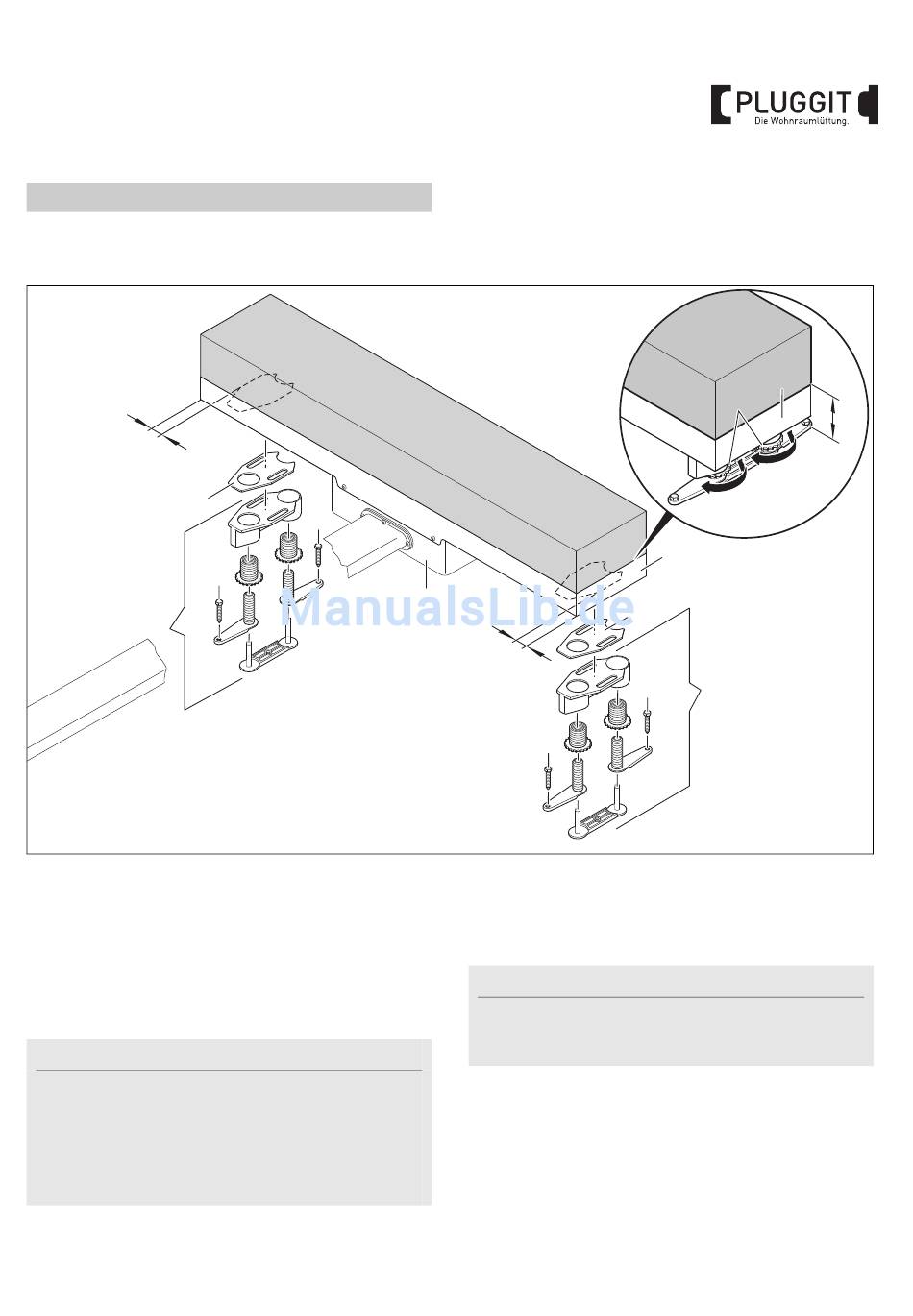

1. Stellfüße (1) in gezeigter Reihenfolge zusammenbauen.
2. Jeweils ein beiliegendes Klebepad (2) auf die zusam-
mengebauten Stellfüße (1) kleben.
3. Stellfüße (1) mittig im Abstand von 100 mm zur
Außenkante (A) auf die Bodenwanne (3) kleben.
4. Bodenwanne (3) auf den Luftauslass (4) stecken.
Hinweis:
Darauf achten, dass der Luftauslass (4) immer voll-
flächig auf dem Rohfußboden aufliegt.
Je nach Höhe des Bodenaufbaus können bis zu drei
Distanzrahmen PL025 auf den Luftauslass (4) montiert
werden. Ist diese Höhe noch nicht ausreichend, muss
der Luftauslass (4) unterlegt werden.
5
5
4
A
5
5. Oberkante Bodenwanne (3) durch Drehen der
Stellfüße (1) auf das erforderliche Estrichmaß (B) aus-
richten.
Oberkante Bodenwanne = Oberkante Estrich
Hinweis:
Ausrichtung der Bodenwanne (3) mittels Wasserwaage
prüfen. Die Bodenwanne (3) muss in allen Richtungen in
Waage sein.
6. Stellfüße (1) mit Schrauben (5) festschrauben.
3
1
3
2
1
5
M+P-26A-0863
BIA PluggLine Design-Blenden
B
3
