6.1 LCD-Anzeige [VERSA-LCD-GR]

Die Flüssigkristallanzeige (2x16 Zeichen) im Bedienteil VERSA-LCD-GR erleichtert die
Kommunikation zwischen dem Betreiber und dem Alarmsystem. Das Bedienteil zeigt dem
Betreiber klar an, in welchem Zustand sich das System gerade befindet. Auf dem Display
werden die für den Betreiber zugänglichen Funktionen angezeigt. Es besteht auch die
Möglichkeit, die Hintergrundbeleuchtung der Anzeige zu aktivieren.
Das Display kann im Normal- oder Anzeigemodus (Anzeige des Linienzustandes) betrieben
werden. Zur Umschaltung zwischen den Modi dient die Taste
befindet sich oben auf dem Display das Datum und die Uhrzeit (das Anzeigeformat wird vom
Errichter bestimmt) oder der Name des Bedienteils. Im Anzeigemodus werden die Symbole
aktueller Linienzustände im System präsentiert (wenn in den Einstellungen der Zentrale
keine Melder an der Linie definiert sind, dann wird der Zustand der Linie nicht angezeigt).
Die Zahlen herum des Displays sind den Nummern der Linien zugeordnet. Unten wurden alle
Symbole nach ihren Prioritäten geordnet und beschrieben:
– Linie zeitweilig gesperrt (beim Scharfzustand nicht angezeigt),
[blinkt] – Linie dauerhaft gesperrt (beim Scharfzustand nicht angezeigt),
– lange Linienverletzung (beim Scharfzustand nicht angezeigt),
– keine Linienverletzung (beim Scharfzustand nicht angezeigt),
– Linie, die als erste den Alarm ausgelöst hat,
– Liniensabotage (Linie Typ 2EOL),
– Linie verletzt,
– Sabotagespeicher (Linie Typ 2EOL),
– Alarmspeicher,
– Linie im Normalzustand.
Bedienungsanleitung

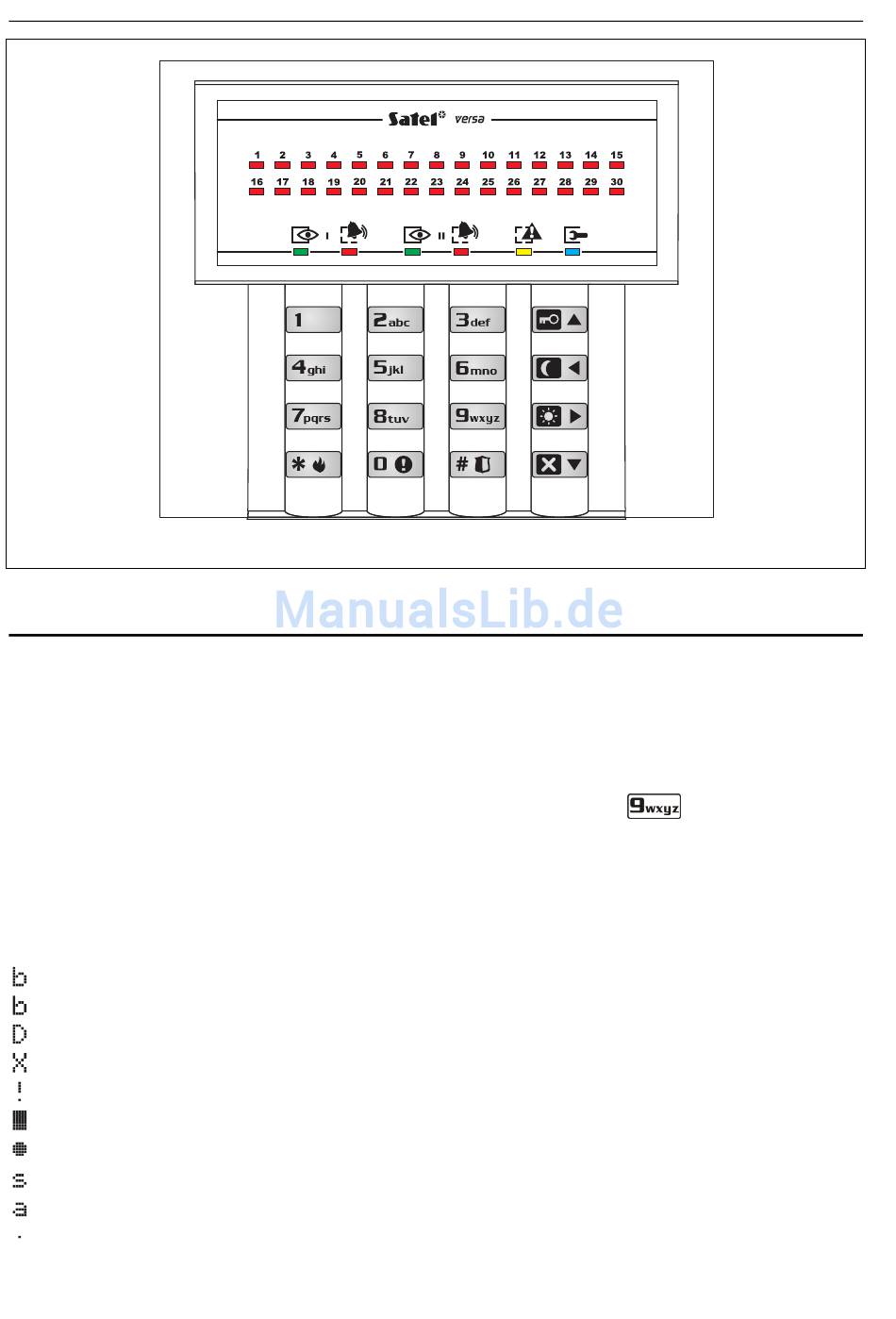

Abb. 2. Bedienteil VERSA-LED-GR.
SATEL
. Im Normalmodus
